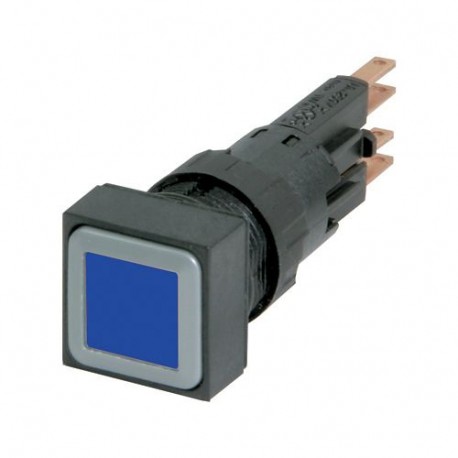

Q18LT-BL 088764 Y7-88764 EATON ELECTRIC Leuchtdrucktaste, blau, tastend Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

Q18LT-BL 088764 Y7-88764 EATON ELECTRIC Leuchtdrucktaste, blau, tastend

Q18LT-BL

088764

Y7-88764

EATON-MOELLER

10

Leuchtdrucktaste, blau, tastend

Knopf für bündiges Licht. 16 mm. 18x18 mm. Rücklauf. Blau

Eaton Moeller® series RMQ16 Leuchtdrucktaste, blau, tastend Q18LT-BL

Leuchtdrucktasten-Vorsatz, Lieferprogramm: RMQ16, Einzelgerät, Bauform: Flach, tastend, Beschreibung: ohne Leuchtelemente, Mit Sockel, B2x4,6d; max. 30 V, 1 W, Tastenplatte: Blau, Tastenplatte blank, Schutzart: IP65, Anschluss an SmartWire-DT: nein, Frontmaße: 18 x 18

Mehr Infos


Niederspannungsschaltgeräte > Frontelement für Drucktaster

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $149.34
Stückpreis: $14.93
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series RMQ16 Illuminated pushbutton actuator
Katalognummer
088764
Produkt Länge/Tiefe
59 mm
Produkthöhe
18 mm
Produktbreite
18 mm
Produktgewicht
0.009 kg
Zertifikat(e)
UL File No.: E29184
UL Category Control No.: NKCR
CSA Class No.: 3211-03
IEC/EN 60947
CSA-C22.2 No. 14-05
IEC/EN 60947-5
CE
CSA
CSA File No.: 46552
UL 508
UL
Kataloghinweise
Glühlampe oder LED muss separat bestellt werden
EAN
4015080887645
Modellcode
Q18LT-BL

Merkmale und Funktionen

F-Ring.frb
Schwarz (Black)
Frontringmat.
Plastik
Design
Senkkopf
Beschriftung
Leer

Allgemein

Schutzart
NEMA 1
IP65
Schutzart, Vorderseite
IP65
NEMA 1
Lebensdauer, mechanisch
3.000.000 Schaltvorgänge
Öffnungsdurchmesser
16 mm
Betriebsfrequenz
3600 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
RMQ16
Bemessungsstoßspannungsfestigkeit (Uimp)
800 V AC
Größe
Frontabmessung: 18 x 18 mm
Geeignet für
Beleuchtung
Klemmengröße
2,8 x 0,8 mm nach DIN 46247 und IEC 60760, Flachsteckhülse
2,8 x 0,8 mm nach DIN 46244, Flachstecker
Typ
Leuchtdrucktaste

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
40 g, Mechanisch, nach IEC/EN 60068-2-27, Sinusförmiger Stoß 11 ms
mechanisch, Gemäß IEC/EN 60068-2-27,

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur (gekapselt) – min
25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Bemessungswerte

Bemessungsisolationsspan. (Ui)
250 V

Betätigungselement

Betätigungskraft
4 N
Farbe des Auslösers
Blau
Stellgliedfunktion
Tastend
Tastfunktion

Kommunikation

Anbindung an SmartWire-DT
Nein

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 088764 Niederspannungsschaltgeräte (EC000221)
Merkmal Wert
Farbe des Knopfes (EF000190) blau
Anzahl der Befehlsstellen (EF001372) 1
Bauform der Linse (EF006253) quadratisch
Lochdurchmesser (EF000079) 16 mm
Breite der Öffnung (EF004565) 0 mm
Höhe der Öffnung (EF004778) 0 mm
Bauform des Knopfes (EF001546) flach
Geeignet für Beleuchtung (EF001142) Ja
Mit Schutzabdeckung (EF005500) Nein
Beschriftet (EF001537) Nein
Schaltfunktion verrastend (EF007447) Nein
Tastend (EF001407) Ja
Mit Frontring (EF006014) Ja
Werkstoff des Frontrings (EF005972) Kunststoff
Farbe Frontring (EF002429) schwarz
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA), frontseitig (EF011961) 1

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Q18LT-BL Y7-88764 088764 EN_025434.pdf 1 Mbytes Q18LT-BL Y7-88764 088764 EN_025434.pdf
