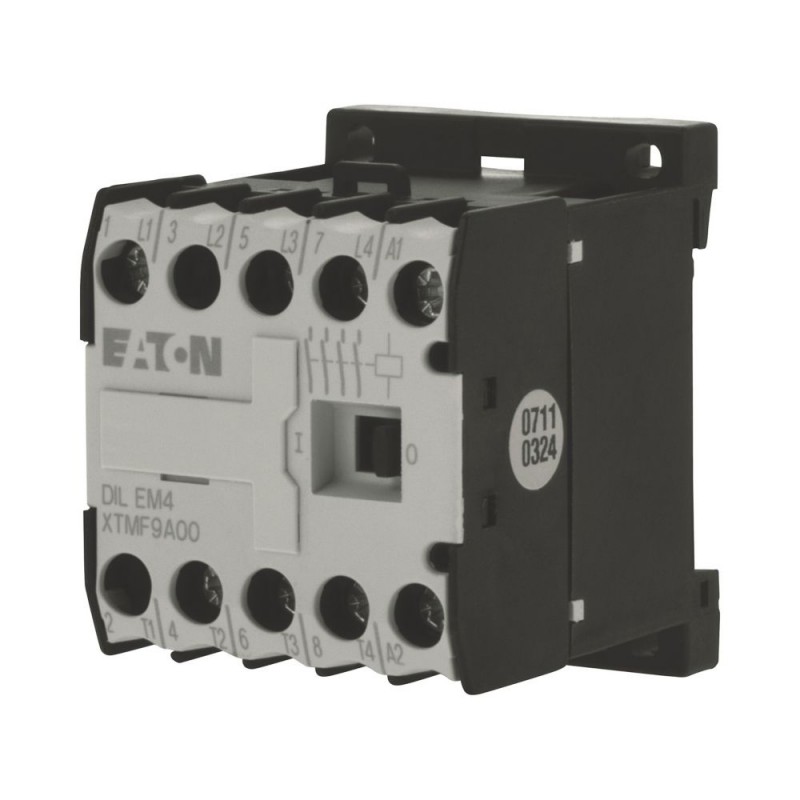

DILEM4-G(12VDC) 079680 EATON ELECTRIC Leistungsschütz, 4-polig, 4 kW/400 V/AC3, DC-betätigt

0/5 - 0 Opiniones

Artikel-Nr.: DILEM4-G(12VDC)

Code: 079680

Hersteller: EATON-MOELLER

Beschreibung:

Leistungsschütz, 4-polig, 4 kW/400 V/AC3, DC-betätigt

Leistungsschütz, 12 V DC, 4-polig, 380 V 400 V, 4 kW, Schraubklemmen, Gleichstrombetätigung

Mehr Infos

Kategorien
Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze bis 170A

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Garantie, Reparatur, Umtausch.

Gesamtpreis: $44.07

Stückpreis: $44.07

Zusätzliche Rabatte für registrierte Kunden. Login oder Registrieren und Preise werden aktualisiert.

Preis berechnen nach der Menge

Menge	Preis
1+	$44.07
2+	$40.78
3+	$37.22
4+	$35.21
6+	$33.79

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL

DILEM4-G(12VDC)...

Leistungsschütz, 4-polig, 4 kW/400 V/AC3,...

Mehr Infos

▲

Leistungsschütz, 12 V DC, 4-polig, 380 V 400 V, 4 kW, Schraubklemmen, Gleichstrombetätigung

Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Pole: 4-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 60 A, gekapselt: Ith= 50 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, verwendbar für: …DILEM, …DILE, Stromart AC/DC: Gleichstrombetätigung

Lieferprogramm

Sortiment

Leistungsschütze

Applikation

Kleinschütz für Motoren und ohmsche Lasten

Untersortiment

Leistungsschütze DILEM

Gebrauchskategorie

AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen
AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes
AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen

Hinweis

Geeignet auch für Motoren der Effizienzklasse IE3.
Auch nach AC-3e geprüft.

Anschlusstechnik

Schraubklemmen

Anzahl der Pole

4 -polig

Bemessungsbetriebsstrom

AC-3380 V 400 V [I_e]

9 A

AC-1konventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 40 °C [I_th=I_e]

22 A

max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz

AC-3220 V 230 V [P]

2.2 kW

AC-3380 V 400 V [P]

4 kW

AC-3660 V 690 V [P]

4 kW

AC-4220 V 230 V [P]

1.5 kW

AC-4380 V 400 V [P]

3 kW

AC-4660 V 690 V [P]

3 kW

Hinweise

Integrierte Dioden-Widerstand-Kombination.

verwendbar für

…DILEM
…DILE

Betätigungsspannung

12 V DC

Stromart AC/DC

Gleichstrombetätigung

Technische Daten

Allgemeines

Normen und Bestimmungen

IEC/EN 60947, VDE 0660, CSA, UL

Lebensdauer, mechanisch [Schaltspiele]

20 x 10⁶

maximale Schalthäufigkeitmechanisch

9000 S/h

maximale Schalthäufigkeitelektrisch (Schütze ohne Überlastrelais) [Schaltspiele/h]

siehe Kennlinien

Klimafestigkeit

Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Umgebungstemperaturoffen

-25 - +50 °C

Umgebungstemperaturgekapselt

- 25 - 40 °C

UmgebungstemperaturLagerungUmgebungstemperatur Lagerung min.

- 40 °C

UmgebungstemperaturLagerungUmgebungstemperatur Lagerung max.

+ 80 °C

Einbaulage

Nach Bedarf, außer senkrecht mit Klemmen A1/A2 unten

Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msGrundgerät ohne HilfsschalterbausteinHauptschaltglieder Schließer

10 g

Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msGrundgerät mit HilfsschalterbausteinHauptschaltglieder SchließerSchließer

10 g

Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msGrundgerät mit HilfsschalterbausteinHilfsschaltglieder Schließer/Öffner

20/20 g

Schutzart

IP20

Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)

finger- und handrückensicher

Aufstellungshöhe

max. 2000 m

Gewicht

0.206 kg

Anschlussquerschnitte Haupt- und HilfsstrombahnenSchraubklemmeneindrähtig

1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm²

Anschlussquerschnitte Haupt- und HilfsstrombahnenSchraubklemmenfeindrähtig mit Aderendhülse

1 x (0.75 - 1.5)
2 x (0.75 - 1.5) mm²

Anschlussquerschnitte Haupt- und HilfsstrombahnenSchraubklemmenein- oder mehrdrähtig

18 - 14 AWG

Anschlussquerschnitte Haupt- und HilfsstrombahnenSchraubklemmenAbisolierlänge

8 mm

Anschlussquerschnitte Haupt- und HilfsstrombahnenSchraubklemmenAnschlussschraube

M3.5

Anschlussquerschnitte Haupt- und HilfsstrombahnenSchraubklemmenPozidriv-Schraubendreher

2 Größe

Anschlussquerschnitte Haupt- und HilfsstrombahnenSchraubklemmenSchlitzschraubendreher

0.8 x 5.5
1 x 6 mm

Anschlussquerschnitte Haupt- und HilfsstrombahnenSchraubklemmenmax. Anzugsdrehmoment

1.2 Nm

Hauptstrombahnen

Bemessungsstoßspannungsfestigkeit [U_imp]

6000 V AC

Überspannungskategorie/Verschmutzungsgrad

III/3

Bemessungsisolationsspannung [U_i]

690 V AC

Bemessungsbetriebsspannung [U_e]

690 V AC

Sichere Trennung nach EN 61140zwischen Spule und Kontakten

300 V AC

Sichere Trennung nach EN 61140zwischen den Kontakten

300 V AC

Einschaltvermögen (cos ϕ nach IEC/EN 60947)

110 A

Ausschaltvermögen220 V 230 V

90 A

Ausschaltvermögen380 V 400 V

90 A

Ausschaltvermögen500 V

64 A

Ausschaltvermögen660 V 690 V

42 A

Kurzschlussschutz max. SchmelzsicherungZuordnungsart „2”, 500 V [gL/gG]

10 A

Kurzschlussschutz max. SchmelzsicherungZuordnungsart „1”, 500 V [gL/gG]

20 A

Wechselspannung

AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 40 °C [I_th=I_e]

22 A

AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 50 °C [I_th=I_e]

20 A

AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 55 °C [I_th=I_e]

19 A

AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzgekapselt [I_th]

16 A

AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 HzHinweis

Bei maximal zulässiger Umgebungstemperatur.

AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom 1-poligHinweis

Bei maximal zulässiger Umgebungstemperatur.

AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom 1-poligoffen [I_th]

60 A

AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom 1-poliggekapselt [I_th]

50 A

AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 HzHinweis

Bei maximal zulässiger Umgebungstemperatur (offen).
Auch nach AC-3e geprüft.

AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz220 V 230 V [I_e]

9 A

AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz240 V [I_e]

9 A

AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz380 V 400 V [I_e]

9 A

AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz415 V [I_e]

9 A

AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz440 V [I_e]

9 A

AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz500 V [I_e]

6.4 A

AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz660 V 690 V [I_e]

4.8 A

AC-3Bemessungsbetriebsleistung [P]220 V 230 V [P]

2.2 kW

AC-3Bemessungsbetriebsleistung [P]240 V [P]

2.5 kW

AC-3Bemessungsbetriebsleistung [P]380 V 400 V [P]

4 kW

AC-3Bemessungsbetriebsleistung [P]415 V [P]

4.3 kW

AC-3Bemessungsbetriebsleistung [P]440 V [P]

4.6 kW

AC-3Bemessungsbetriebsleistung [P]500 V [P]

4 kW

AC-3Bemessungsbetriebsleistung [P]660 V 690 V [P]

4 kW

AC-4Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 HzHinweis

Bei maximal zulässiger Umgebungstemperatur.

AC-4Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz220 V 230 V [I_e]

6.6 A

AC-4Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz240 V [I_e]

6.6 A

AC-4Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz380 V 400 V [I_e]

6.6 A

AC-4Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz415 V [I_e]

6.6 A

AC-4Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz440 V [I_e]

6.6 A

AC-4Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz500 V [I_e]

5 A

AC-4Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz660 V 690 V [I_e]

3.4 A

AC-4Bemessungsbetriebsleistung [P]220 V 230 V [P]

1.5 kW

AC-4Bemessungsbetriebsleistung [P]240 V [P]

1.8 kW

AC-4Bemessungsbetriebsleistung [P]380 V 400 V [P]

3 kW

AC-4Bemessungsbetriebsleistung [P]415 V [P]

3.1 kW

AC-4Bemessungsbetriebsleistung [P]440 V [P]

3.3 kW

AC-4Bemessungsbetriebsleistung [P]500 V [P]

3 kW

AC-4Bemessungsbetriebsleistung [P]660 V 690 V [P]

3 kW

Gleichspannung

Bemessungsbetriebsstrom offenDC-112 V [I_e]

20 A

Bemessungsbetriebsstrom offenDC-124 V [I_e]

20 A

Bemessungsbetriebsstrom offenDC-160 V [I_e]

20 A

Bemessungsbetriebsstrom offenDC-1110 V [I_e]

20 A

Bemessungsbetriebsstrom offenDC-1220 V [I_e]

20 A

Kraftantriebe

SpannungssicherheitDC-betätigtAnzugsspannung

0.85 - 1.1

LeistungsaufnahmeGleichstrombetätigungLeistungsaufnahme Anzug = Halten

2.3 VA/W

LeistungsaufnahmeGleichstrombetätigungHinweis

Reine Gleichspannung oder Drehstrombrückengleichrichter

Einschaltdauer

100 % ED

Schaltzeiten bei 100 % U_cSchließerSchließzeitSchließzeit min.

26 ms

Schaltzeiten bei 100 % U_cSchließerSchließzeitSchließzeit max.

35 ms

Schaltzeiten bei 100 % U_cSchließerÖffnungszeitÖffnungszeit min.

15 ms

Schaltzeiten bei 100 % U_cSchließerÖffnungszeitÖffnungszeit max.

25 ms

Schaltzeiten bei 100 % U_cSchließerSchließzeit mit Aufbauhilfsschalter

70 ms

Schaltzeiten bei 100 % U_cWendeschützeUmschaltzeit bei 110 % U_cUmschaltzeit min.

40 ms

Schaltzeiten bei 100 % U_cWendeschützeUmschaltzeit bei 110 % U_cUmschaltzeit max.

50 ms

Schaltzeiten bei 100 % U_cWendeschützeLichtbogenzeit bei 690 V AC

12 ms

Stromwärmeverluste (3- bzw. 4-polig)

bei I_th, 50 °C

5.9 W

Impedanz pro Pol

7.86 mΩ

Hilfsschalter

Zwangsführung der Schaltglieder nach EN 60947-5-1 Anhang L, einschließlich Hilfsschalterbaustein

Bemessungsstoßspannungsfestigkeit [U_imp]

6000 V AC

Überspannungskategorie/Verschmutzungsgrad

III/3

Bemessungsisolationsspannung [U_i]

690 V AC

Bemessungsbetriebsspannung [U_e]

600 V AC

Sichere Trennung nach EN 61140zwischen Spule und Hilfskontakten

300 V AC

Sichere Trennung nach EN 61140zwischen den Hilfskontakten

300 V AC

BemessungsbetriebsstromAC-15220 V 240 V [I_e]

6 A

BemessungsbetriebsstromAC-15380 V 415 V [I_e]

3 A

BemessungsbetriebsstromAC-15500 V [I_e]

1.5 A

BemessungsbetriebsstromDC L/R ≦ 15 msStrombahnen in Reihe:1 [24 V]

2.5 A

BemessungsbetriebsstromDC L/R ≦ 15 msStrombahnen in Reihe:2 [60 V]

2.5 A

BemessungsbetriebsstromDC L/R ≦ 15 msStrombahnen in Reihe:3 [100 V]

1.5 A

BemessungsbetriebsstromDC L/R ≦ 15 msStrombahnen in Reihe:3 [220 V]

0.5 A

Konventioneller thermischer Strom [I_th]

10 A

Kontaktzuverlässigkeit [Ausfallrate]

<10^-8, < ein Ausfall auf 100 Mio. Schaltungen
(bei U_e= 24 V DC, U_min= 17 V, I_min= 5.4 mA) λ

Gerätelebensdauer bei U_e= 240 VAC-15 [Schaltspiele]

0.2 x 10⁶

Gerätelebensdauer bei U_e= 240 VDCL/R = 50 ms: 2 Strombahnen in Reihe bei I_e= 0.5 A [Schaltspiele]

0.15 x 10⁶

Gerätelebensdauer bei U_e= 240 VDCHinweis

Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe

Kurzschlussfestigkeit ohne Verschweißenmaximales Überstromschutzorgannur Kurzschlußschutz

PKZM0-4

Kurzschlussfestigkeit ohne VerschweißenKurzschlussschutz max. Schmelzsicherung500 V

6 A gG/gL

Kurzschlussfestigkeit ohne VerschweißenKurzschlussschutz max. Schmelzsicherung500 V

10 A flink

Stromwärmeverluste bei Belastung mit I_thpro Strombahn

1.1 W

Approbierte Leistungsdaten

Schaltvermögenmaximale Motorleistung3-phasig200 V
208 V

2 HP

Schaltvermögenmaximale Motorleistung3-phasig230 V
240 V

3 HP

Schaltvermögenmaximale Motorleistung3-phasig460 V
480 V

5 HP

Schaltvermögenmaximale Motorleistung3-phasig575 V
600 V

5 HP

Schaltvermögenmaximale Motorleistung1-phasig115 V
120 V

0.5 HP

Schaltvermögenmaximale Motorleistung1-phasig230 V
240 V

1.5 HP

SchaltvermögenGeneral use

15 A

Short Circuit Current RatingBasic RatingSCCR

5 kA

Short Circuit Current RatingBasic Ratingmax. Fuse

45 A

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe [I_n]

22 A

Verlustleistung pro Pol, stromabhängig [P_vid]

1.79 W

Verlustleistung des Betriebsmittels, stromabhängig [P_vid]

7.17 W

Verlustleistung statisch, stromunabhängig [P_vs]

2.3 W

Verlustleistungsabgabevermögen [P_ve]

0 W

Min. Betriebsumgebungstemperatur

-25 °C

Max. Betriebsumgebungstemperatur

+50 °C

Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
