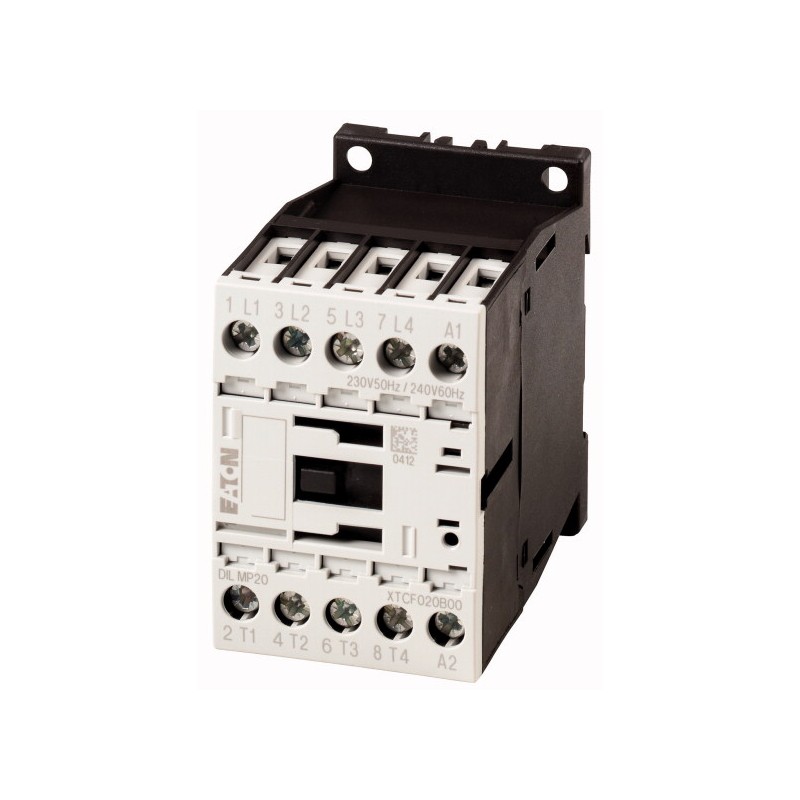

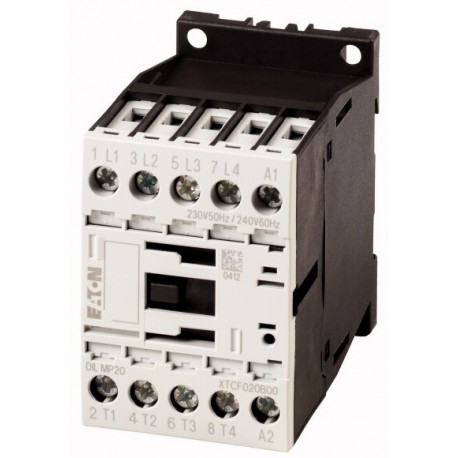

DILMP20(*V60HZ) 276983 EATON ELECTRIC Stern-Dreieck-Schützkombination, 132 kW/400 V/AC3 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILMP20(*V60HZ) 276983 EATON ELECTRIC Stern-Dreieck-Schützkombination, 132 kW/400 V/AC3

DILMP20(*V60HZ)

276983

-

EATON-MOELLER

10

Stern-Dreieck-Schützkombination, 132 kW/400 V/AC3

Leistungsschütz; Verschraubung; 4 Pole; 20 A; AC-1; * V 60 Hz

Leistungsschütz, 4-polig, 22 A, *V 60 Hz, Wechselstrombetätigung

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze bis 170A

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Leistungsschütz, 4-polig, 22 A, *V 60 Hz, Wechselstrombetätigung
Leistungsschütz, Applikation: Leistungsschütz für 4-polige Verbraucher, Leistungsschütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Anschlusstechnik: Schraubklemmen, Pole: 4-polig, 380 V 400 V: Ie= 12 A, konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, konventioneller thermischer Strom 1-polig offen: Ith= 60 A, gekapselt: Ith= 54 A, 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung

Lieferprogramm

Sortiment
Leistungsschütze
Applikation
Leistungsschütz für 4-polige Verbraucher
Untersortiment
Leistungsschütze bis 200 A, 4-polig
Gebrauchskategorie
AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen
AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes
Anschlusstechnik
Schraubklemmen
Anzahl der Pole
4 -polig
Bemessungsbetriebsstrom
AC-1konventioneller thermischer Strom, 3-polig, 50 - 60 Hzbei 40 °C [Ith=Ie]
22 A
AC-1konventioneller thermischer Strom, 3-polig, 50 - 60 Hzbei 50 °C [Ith=Ie]
21 A
AC-1konventioneller thermischer Strom, 3-polig, 50 - 60 Hzbei 55 °C [Ith=Ie]
20.5 A
AC-1konventioneller thermischer Strom, 3-polig, 50 - 60 Hzbei 60 °C [Ith=Ie]
20 A
Schaltzeichen
210S028
verwendbar für
DILM32-XHI(C)…
DILA-XHI(V)(C)…
Betätigungsspannung
*V 60 Hz
Stromart AC/DC
Wechselstrombetätigung
Anbindung an SmartWire-DT
nein
Hinweise
Schaltglieder nach EN 50012.
Hinweis zum Lieferumfang
Mindestbestellmenge 10 Stück (Verpackungseinheit)

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947, VDE 0660, UL, CSA
Lebensdauer, mechanischAC-betätigt [Schaltspiele]
10 x 106
Lebensdauer, mechanischDC-betätigt [Schaltspiele]
10 x 106
Schalthäufigkeit, mechanischAC-betätigt [Schaltspiele/h]
5000
Schalthäufigkeit, mechanischDC-betätigt [Schaltspiele/h]
5000
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperaturoffen
-25 - +60 °C
Umgebungstemperaturgekapselt
- 25 - 40 °C
UmgebungstemperaturLagerung
- 40 - 80 °C
EinbaulageEinbaulage
210N017210N018
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msHauptschaltgliederSchließer
10 g
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msHilfsschaltgliederSchließer
7 g
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msHilfsschaltgliederÖffner
5 g
Schutzart
IP20
Aufstellungshöhe
max. 2000 m
Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
finger- und handrückensicher
Abisolierlänge
10 mm
Anschlussquerschnitte Hauptleitereindrähtig
1 x (0.75 - 4)
2 x (0.75 - 2.5) mm2
Anschlussquerschnitte Hauptleiterfeindrähtig mit Aderendhülse
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Anschlussquerschnitte Hauptleiterein- oder mehrdrähtig
18 - 14 AWG
Anschlussquerschnitte HauptleiterAnschlussschraube
M3,5
Anschlussquerschnitte HauptleiterAnzugsdrehmoment
1.2 Nm
Anschlussquerschnitte HauptleiterAbisolierlänge
10 mm
Anschlussquerschnitte HauptleiterPush-In-Klemmeneindrähtig
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Anschlussquerschnitte HauptleiterPush-In-Klemmenfeindrähtig
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Anschlussquerschnitte HauptleiterPush-In-Klemmenfeindrähtig mit Aderendhülse
1 x (0.75 - 1.5)
2 x (0.75 - 1.5) mm2
Anschlussquerschnitte HauptleiterPush-In-Klemmenein- oder mehrdrähtig
18 - 14 AWG
Anschlussquerschnitte Hilfsleitereindrähtig
1 x (0.75 - 4)
2 x (0.75 - 2.5) mm2
Anschlussquerschnitte Hilfsleiterfeindrähtig mit Aderendhülse
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Anschlussquerschnitte Hilfsleiterein- oder mehrdrähtig
18 - 14 AWG
Anschlussquerschnitte HilfsleiterAbisolierlänge
10 mm
Anschlussquerschnitte HilfsleiterAnschlussschraube
M3.5
Anschlussquerschnitte HilfsleiterAnzugsdrehmoment
1.2 Nm
Anschlussquerschnitte HilfsleiterPush-In-Klemmeneindrähtig
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Anschlussquerschnitte HilfsleiterPush-In-Klemmenfeindrähtig
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Anschlussquerschnitte HilfsleiterPush-In-Klemmenfeindrähtig mit Aderendhülse
1 x (0.75 - 1.5)
2 x (0.75 - 1.5) mm2
Anschlussquerschnitte HilfsleiterPush-In-Klemmenein- oder mehrdrähtig
18 - 14 AWG
WerkzeugHauptleiterPozidriv-Schraubendreher
2 Größe
WerkzeugHauptleiterSchlitzschraubendreher
0.8 x 5.5
1 x 6 mm
WerkzeugHilfsleiterPozidriv-Schraubendreher
2 Größe
WerkzeugHilfsleiterSchlitzschraubendreher
0.8 x 5.5
1 x 6 mm
Hauptstrombahnen
Bemessungsstoßspannungsfestigkeit [Uimp]
8000 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung [Ui]
690 V AC
Bemessungsbetriebsspannung [Ue]
690 V AC
Sichere Trennung nach EN 61140zwischen Spule und Kontakten
400 V AC
Sichere Trennung nach EN 61140zwischen den Kontakten
400 V AC
Einschaltvermögen (cos ϕ) [bis 690 V]
144
nach IEC/EN 60947 A
Ausschaltvermögen220 V 230 V
120 A
Ausschaltvermögen380 V 400 V
120 A
Ausschaltvermögen500 V
100 A
Ausschaltvermögen660 V 690 V
70 A
KurzschlussfestigkeitKurzschlussschutz max. SchmelzsicherungZuordnungsart „2“400 V [gG/gL 500 V]
20 A
KurzschlussfestigkeitKurzschlussschutz max. SchmelzsicherungZuordnungsart „2“690 V [gG/gL 690 V]
20 A
KurzschlussfestigkeitKurzschlussschutz max. SchmelzsicherungZuordnungsart „1“400 V [gG/gL 500 V]
35 A
KurzschlussfestigkeitKurzschlussschutz max. SchmelzsicherungZuordnungsart „1“690 V [gG/gL 690 V]
25 A
Wechselspannung
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 40 °C [Ith=Ie]
22 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 50 °C [Ith=Ie]
21 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 55 °C [Ith=Ie]
20.5 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 60 °C [Ith=Ie]
20 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzgekapselt [Ith]
18 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom 1-poligoffen [Ith]
60 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom 1-poliggekapselt [Ith]
54 A
AC-1Bemessungsbetriebsleistung [P]220/230 V [P]
8 kW
AC-1Bemessungsbetriebsleistung [P]240 V [P]
9 kW
AC-1Bemessungsbetriebsleistung [P]380/400 V [P]
14 kW
AC-1Bemessungsbetriebsleistung [P]415 V [P]
15 kW
AC-1Bemessungsbetriebsleistung [P]440 V [P]
16 kW
AC-1Bemessungsbetriebsleistung [P]500 V [P]
18 kW
AC-1Bemessungsbetriebsleistung [P]690 V [P]
24 kW
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 HzHinweis
Bei maximal zulässiger Umgebungstemperatur (offen).
Auch nach AC-3e geprüft.
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz220 V 230 V [Ie]
12 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz240 V [Ie]
12 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz380 V 400 V [Ie]
12 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz415 V [Ie]
12 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz440 V [Ie]
12 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz500 V [Ie]
10 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz660 V 690 V [Ie]
7 A
AC-3Bemessungsbetriebsleistung [P]220 V 230 V [P]
3.5 kW
AC-3Bemessungsbetriebsleistung [P]240 V [P]
4 kW
AC-3Bemessungsbetriebsleistung [P]380 V 400 V [P]
5.5 kW
AC-3Bemessungsbetriebsleistung [P]415 V [P]
7 kW
AC-3Bemessungsbetriebsleistung [P]440 V [P]
7.5 kW
AC-3Bemessungsbetriebsleistung [P]500 V [P]
7 kW
AC-3Bemessungsbetriebsleistung [P]660 V 690 V [P]
6.5 kW
Gleichspannung
Bemessungsbetriebsstrom IeoffenDC-160 V [Ie]
22 A
Bemessungsbetriebsstrom IeoffenDC-1110 V [Ie]
22 A
Bemessungsbetriebsstrom IeoffenDC-1220 V [Ie]
6 A
Stromwärmeverluste
3-polig, bei Ith(60°)
3 W
Impedanz pro Pol
2.5 mΩ
Kraftantriebe
SpannungssicherheitAC-betätigt, 50 Hz [Anzug]
0.8 - 1.1 x Uc
SpannungssicherheitAC-betätigt, 50/60 Hz
0.8 - 1.1 x Uc
SpannungssicherheitAC-betätigt [Abfall]
0.4 - 0.6 x Uc
Leistungsaufnahme der Spule im kalten Zustand und 1.0 x USAC-betätigt, 50/60 Hz [Anzug]
24 VA
Leistungsaufnahme der Spule im kalten Zustand und 1.0 x USAC-betätigt, 50/60 Hz [Anzug]
19 W
Leistungsaufnahme der Spule im kalten Zustand und 1.0 x USAC-betätigt, 50/60 Hz [Halten]
4 VA
Leistungsaufnahme der Spule im kalten Zustand und 1.0 x USAC-betätigt, 50/60 Hz [Halten]
1.4 W
Einschaltdauer
100 % ED
Schaltzeiten bei 100 % US(Richtwerte)HauptschaltgliederAC-betätigtSchließzeit
15 - 21 ms
Schaltzeiten bei 100 % US(Richtwerte)HauptschaltgliederAC-betätigtÖffnungszeit
9 - 18 ms
Schaltzeiten bei 100 % US(Richtwerte)zulässiger Reststrom bei Ansteuerung von A1 - A2 aus der Elektronik (bei 0-Signal)
≦ 1 mA
Approbierte Leistungsdaten
SchaltvermögenGeneral use
20 A
Short Circuit Current RatingBasic RatingSCCR
5 kA
Short Circuit Current RatingBasic Ratingmax. Fuse
45 A
Short Circuit Current RatingBasic Ratingmax. CB
60 A
Short Circuit Current Rating480 V High FaultSCCR (fuse)
30 kA
Short Circuit Current Rating480 V High Faultmax. Fuse
25 Class RK5 A
Short Circuit Current Rating600 V High FaultSCCR (fuse)
30 kA
Short Circuit Current Rating600 V High Faultmax. Fuse
25 Class RK5 A
Special Purpose RatingsElectrical Discharge Lamps (Ballast)480V 60Hz 3phase, 277V 60Hz 1phase
20 A
Special Purpose RatingsElectrical Discharge Lamps (Ballast)600V 60Hz 3phase, 347V 60Hz 1phase
20 A
Special Purpose RatingsIncandescent Lamps (Tungsten)480V 60Hz 3phase, 277V 60Hz 1phase
14 A
Special Purpose RatingsIncandescent Lamps (Tungsten)600V 60Hz 3phase, 347V 60Hz 1phase
14 A
Special Purpose RatingsResistance Air Heating480V 60Hz 3phase, 277V 60Hz 1phase
20 A
Special Purpose RatingsResistance Air Heating600V 60Hz 3phase, 347V 60Hz 1phase
20 A
Special Purpose RatingsRefrigeration Control (CSA only)LRA 480V 60Hz 3phase
60 A
Special Purpose RatingsRefrigeration Control (CSA only)FLA 480V 60Hz 3phase
10 A
Special Purpose RatingsRefrigeration Control (CSA only)LRA 600V 60Hz 3phase
60 A
Special Purpose RatingsRefrigeration Control (CSA only)FLA 600V 60Hz 3phase
10 A
Special Purpose RatingsElevator Control600V 60Hz 3phase
5 HP
Special Purpose RatingsElevator Control600V 60Hz 3phase
6.1 A

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
22 A
Verlustleistung pro Pol, stromabhängig [Pvid]
1 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
3 W
Verlustleistung statisch, stromunabhängig [Pvs]
1.4 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+60 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Leistungsschütz zum Schalten von Wechselstrom (EC000066)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Schütz (NS) / Leistungsschütz zum Schalten von Wechselstrom ([email protected] [AAB718015])
Bemessungssteuerspeisespannung Us bei AC 50 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
24 - 600 V
Bemessungssteuerspeisespannung Us bei DC
0 - 0 V
Spannungsart zur Betätigung
AC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
12 A
Bemessungsbetriebsleistung bei AC-3, 400 V
5.5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
10 A
Bemessungsbetriebsleistung bei AC-4, 400 V
4.5 kW
Bemessungsbetriebsleistung NEMA
0 kW
Geeignet für Reiheneinbau
nein
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Öffner
0
Anschlussart Hauptstromkreis
Schraubanschluss
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Schließer als Hauptkontakte
4

Approbationen

Product Standards
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking
UL File No.
E29096
UL Category Control No.
NLDX
CSA File No.
012528
CSA Class No.
2411-03, 3211-04
North America Certification
UL listed, CSA certified
Specially designed for North America
No

Kennlinien

2110CON-3
Zusatzausrüstung
1: Hilfsschalterbausteine
2: Schutzbeschaltung
Kennlinie
2110DIA-3
Schaltbedingungen für nichtmotorische Verbraucher 4-polig
Betriebskennzeichnung
Nicht induktive oder schwach induktive Belastung
Elektrische Kurzbezeichnung
Einschalten: 1 x Bemessungsstrom
Ausschalten: 1 x Bemessungsstrom
Gebrauchskategorie
100 % AC-1
Typische Anwendungsfälle
Elektrowärme

Abmessungen

2110DIM-8
Schütze mit Hilfsschalterbaustein
2110DIM-9
DILMP20

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
DILMP20(*V60HZ) - 276983 DE_276983.pdf 455 Kbytes DILMP20(*V60HZ) - 276983 DE_276983.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
