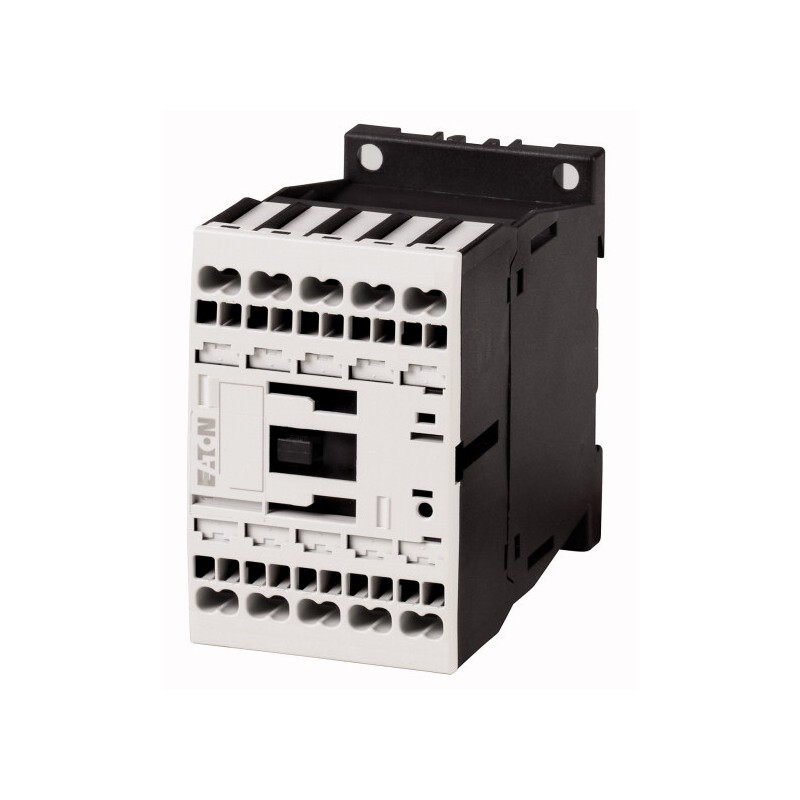

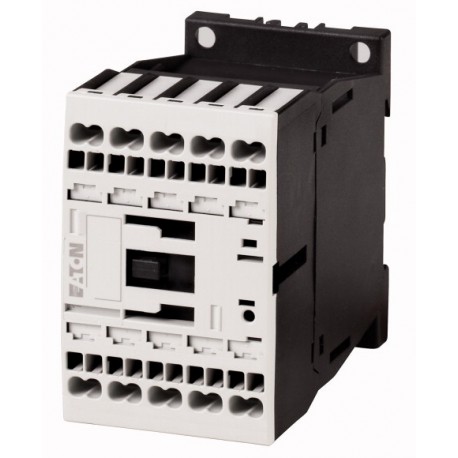

DILMC9-10(110VDC) 277471 XTCEC009B10E0 EATON ELECTRIC Leistungsschütz, 3-polig + 1 Schließer, 4 kW/400 V/AC3.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILMC9-10(110VDC) 277471 XTCEC009B10E0 EATON ELECTRIC Leistungsschütz, 3-polig + 1 Schließer, 4 kW/400 V/AC3..

DILMC9-10(110VDC)

277471

XTCEC009B10E0

EATON-MOELLER

Leistungsschütz, 3-polig + 1 Schließer, 4 kW/400 V/AC3, DC-betätigt

Leistungsschütz Push-in-Anschluss 3-polig + 1 Schließer 9 A 4 kW 400

Leistungsschütz, 3-polig, 380 V 400 V 4 kW, 1 S, 110 V DC, Gleichstrombetätigung, Federzugklemmen

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Leistungsschütz, 3-polig, 380 V 400 V 4 kW, 1 S, 110 V DC, Gleichstrombetätigung, Federzugklemmen
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Federzugklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 2.5 kW, 660 V 690 V: P= 3.6 kW, kombinierbar mit Hilfsschalter: DILM32-XHIC.., DILA-XHIC(V).., Kontaktbestückung S = Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Hilfsstrom-, Spulen- und Hauptstromanschlüsse in Federzuganschlusstechnik., Integrierte Varistor-Schutzbeschaltung., Stromart AC/DC: Gleichstrombetätigung

Lieferprogramm

Sortiment
Leistungsschütze
Applikation
Leistungsschütz für Motoren
Untersortiment
Leistungsschütze bis 170 A, 3-polig
Gebrauchskategorie
AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen
AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes
AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen
0000SPC-571
Hinweis
Geeignet auch für Motoren der Effizienzklasse IE3.
IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet.
Anschlusstechnik
Federzugklemmen
Anzahl der Pole
3-polig
Bemessungsbetriebsstrom
AC-3Hinweis
Bei maximal zulässiger Umgebungstemperatur (offen).
Auch nach AC-3e geprüft.
AC-3380 V 400 V [Ie]
9 A
AC-1konventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 40 °C [Ith=Ie]
22 A
AC-1konventioneller thermischer Strom, 3-polig, 50 - 60 Hzgekapselt [Ith]
18 A
AC-1konventioneller thermischer Strom 1-poligoffen [Ith]
50 A
AC-1konventioneller thermischer Strom 1-poliggekapselt [Ith]
45 A
max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz
AC-3220 V 230 V [P]
2.5 kW
AC-3380 V 400 V [P]
4 kW
AC-3660 V 690 V [P]
4.5 kW
AC-4220 V 230 V [P]
1.5 kW
AC-4380 V 400 V [P]
2.5 kW
AC-4660 V 690 V [P]
3.6 kW
Kontaktbestückung
S = Schließer
1 S
Schaltzeichen
210S026
Hinweise
Schaltglieder nach EN 50012.
Hilfsstrom-, Spulen- und Hauptstromanschlüsse in Federzuganschlusstechnik.
Integrierte Varistor-Schutzbeschaltung.
kombinierbar mit Hilfsschalter
DILM32-XHIC…
DILA-XHIC(V)…
Betätigungsspannung
110 V DC
Stromart AC/DC
Gleichstrombetätigung
Anbindung an SmartWire-DT
nein
Baugröße
1

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947, VDE 0660, UL, CSA
Lebensdauer, mechanischDC-betätigt [Schaltspiele]
10 x 106
Schalthäufigkeit, mechanischDC-betätigt [Schaltspiele/h]
9000
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperaturoffen
-25 - +60 °C
Umgebungstemperaturgekapselt
- 25 - 40 °C
UmgebungstemperaturLagerung
- 40 - 80 °C
Einbaulage
210N017210N018
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msHauptschaltgliederSchließer
10 g
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msHilfsschaltgliederSchließer
7 g
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msHilfsschaltgliederÖffner
5 g
Schockfestigkeit (IEC/EN 60068-2-27) bei TischmontageHalbsinusstoß 10 msHauptschaltgliederSchließer
5.7 g
Schockfestigkeit (IEC/EN 60068-2-27) bei TischmontageHalbsinusstoß 10 msHilfsschaltgliederSchließer
3.4 g
Schockfestigkeit (IEC/EN 60068-2-27) bei TischmontageHalbsinusstoß 10 msHilfsschaltgliederÖffner
3.4 g
Schutzart
IP20
Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
finger- und handrückensicher
Aufstellungshöhe
max. 2000 m
GewichtDC-betätigt
0.29 kg
Anschlusstechnik FederzugklemmenAnschlussquerschnitte Hauptleitereindrähtig
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Anschlusstechnik FederzugklemmenAnschlussquerschnitte Hauptleiterfeindrähtig
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Anschlusstechnik FederzugklemmenAnschlussquerschnitte Hauptleiterfeindrähtig mit Aderendhülse
1 x (0.75 - 1.5)
2 x (0.75 - 1.5) mm2
Anschlusstechnik FederzugklemmenAnschlussquerschnitte Hauptleiterein- oder mehrdrähtig
18 - 14 AWG
Anschlusstechnik FederzugklemmenAnschlussquerschnitte HauptleiterAbisolierlänge
10 mm
Anschlusstechnik FederzugklemmenAnschlussquerschnitte Hilfsleitereindrähtig
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Anschlusstechnik FederzugklemmenAnschlussquerschnitte Hilfsleiterfeindrähtig
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Anschlusstechnik FederzugklemmenAnschlussquerschnitte Hilfsleiterfeindrähtig mit Aderendhülse
1 x (0.75 - 1.5)
2 x (0.75 - 1.5) mm2
Anschlusstechnik FederzugklemmenAnschlussquerschnitte Hilfsleiterein- oder mehrdrähtig
18 - 14 AWG
Anschlusstechnik FederzugklemmenAnschlussquerschnitte HilfsleiterAbisolierlänge
10 mm
Anschlusstechnik FederzugklemmenWerkzeugSchraubendreherklingenbreite
3.5 mm
Push-In-KlemmenAnschlussquerschnitte Hauptleiterein- oder mehrdrähtig
18 - 14 AWG
Hauptstrombahnen
Bemessungsstoßspannungsfestigkeit [Uimp]
8000 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung [Ui]
690 V AC
Bemessungsbetriebsspannung [Ue]
690 V AC
Sichere Trennung nach EN 61140zwischen Spule und Kontakten
400 V AC
Sichere Trennung nach EN 61140zwischen den Kontakten
400 V AC
Einschaltvermögen (cos ϕ nach IEC/EN 60947) [bis 690 V]
126 A
Ausschaltvermögen220 V 230 V
90 A
Ausschaltvermögen380 V 400 V
90 A
Ausschaltvermögen500 V
70 A
Ausschaltvermögen660 V 690 V
50 A
KurzschlussfestigkeitKurzschlussschutz max. SchmelzsicherungZuordnungsart „2“400 V [gG/gL 500 V]
20 A
KurzschlussfestigkeitKurzschlussschutz max. SchmelzsicherungZuordnungsart „2“690 V [gG/gL 690 V]
16 A
KurzschlussfestigkeitKurzschlussschutz max. SchmelzsicherungZuordnungsart „1“400 V [gG/gL 500 V]
35 A
KurzschlussfestigkeitKurzschlussschutz max. SchmelzsicherungZuordnungsart „1“690 V [gG/gL 690 V]
20 A
Wechselspannung
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 40 °C [Ith=Ie]
22 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 50 °C [Ith=Ie]
21 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 55 °C [Ith=Ie]
21 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 60 °C [Ith=Ie]
20 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzgekapselt [Ith]
18 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom 1-poligoffen [Ith]
50 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom 1-poliggekapselt [Ith]
45 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 HzHinweis
Bei maximal zulässiger Umgebungstemperatur (offen).
Auch nach AC-3e geprüft.
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz220 V 230 V [Ie]
9 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz240 V [Ie]
9 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz380 V 400 V [Ie]
9 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz415 V [Ie]
9 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz440 V [Ie]
9 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz500 V [Ie]
7 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz660 V 690 V [Ie]
5 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz380 V 400 V [Ie]
9 A
AC-3Bemessungsbetriebsleistung [P]220 V 230 V [P]
2.5 kW
AC-3Bemessungsbetriebsleistung [P]240 V [P]
3 kW
AC-3Bemessungsbetriebsleistung [P]380 V 400 V [P]
4 kW
AC-3Bemessungsbetriebsleistung [P]415 V [P]
5.5 kW
AC-3Bemessungsbetriebsleistung [P]440 V [P]
5.5 kW
AC-3Bemessungsbetriebsleistung [P]500 V [P]
4.5 kW
AC-3Bemessungsbetriebsleistung [P]660 V 690 V [P]
4.5 kW
AC-4offen, 3-polig, 50 - 60 Hz220 V 230 V [Ie]
6 A
AC-4offen, 3-polig, 50 - 60 Hz240 V [Ie]
6 A
AC-4offen, 3-polig, 50 - 60 Hz380 V 400 V [Ie]
6 A
AC-4offen, 3-polig, 50 - 60 Hz415 V [Ie]
6 A
AC-4offen, 3-polig, 50 - 60 Hz440 V [Ie]
6 A
AC-4offen, 3-polig, 50 - 60 Hz500 V [Ie]
5 A
AC-4offen, 3-polig, 50 - 60 Hz660 V 690 V [Ie]
4.5 A
AC-4Bemessungsbetriebsleistung [P]220 V 230 V [P]
1.5 kW
AC-4Bemessungsbetriebsleistung [P]240 V [P]
1.6 kW
AC-4Bemessungsbetriebsleistung [P]380 V 400 V [P]
2.5 kW
AC-4Bemessungsbetriebsleistung [P]415 V [P]
2.8 kW
AC-4Bemessungsbetriebsleistung [P]440 V [P]
3 kW
AC-4Bemessungsbetriebsleistung [P]500 V [P]
2.8 kW
AC-4Bemessungsbetriebsleistung [P]660 V 690 V [P]
3.6 kW
Gleichspannung
Bemessungsbetriebsstrom IeoffenDC-160 V [Ie]
20 A
Bemessungsbetriebsstrom IeoffenDC-1110 V [Ie]
20 A
Bemessungsbetriebsstrom IeoffenDC-1220 V [Ie]
15 A
Stromwärmeverluste
3-polig, bei Ith(60°)
4.4 W
Stromwärmeverluste bei Ienach AC-3/400 V
0.9 W
Impedanz pro Pol
4.6 mΩ
Kraftantriebe
SpannungssicherheitDC-betätigt [Anzug]
0.8 - 1.1 x Uc
SpannungssicherheitHinweis
0.85 - 1.1 nur mit Hilfsschalterbausteinen mit 3 oder mehr Öffnern
SpannungssicherheitDC-betätigt [Abfall]
0.15 - 0.6 x Uc
SpannungssicherheitHinweis
mindestens geglättete Zweipulsbrückengleichrichter oder Drehstrom-Gleichrichter
Leistungsaufnahme der Spule im kalten Zustand und 1.0 x USDC-betätigt [Anzug]
4.5 W
Leistungsaufnahme der Spule im kalten Zustand und 1.0 x USDC-betätigt [Halten]
4.5 W
Einschaltdauer
100 % ED
Schaltzeiten bei 100 % US(Richtwerte)HauptschaltgliederDC-betätigtSchließzeitSchließzeit
< 31 ms
Schaltzeiten bei 100 % US(Richtwerte)HauptschaltgliederDC-betätigtÖffnungszeitÖffnungszeit
< 12 ms
Schaltzeiten bei 100 % US(Richtwerte)Lichtbogenzeit
10 ms
Elektromagnetische Verträglichkeit (EMV)
Störaussendung
nach EN 60947-1
Störfestigkeit
nach EN 60947-1
Approbierte Leistungsdaten
Schaltvermögenmaximale Motorleistung3-phasig200 V
208 V
3 HP
Schaltvermögenmaximale Motorleistung3-phasig230 V
240 V
3 HP
Schaltvermögenmaximale Motorleistung3-phasig460 V
480 V
5 HP
Schaltvermögenmaximale Motorleistung3-phasig575 V
600 V
7.5 HP
Schaltvermögenmaximale Motorleistung1-phasig115 V
120 V
0.5 HP
Schaltvermögenmaximale Motorleistung1-phasig230 V
240 V
1.5 HP
SchaltvermögenGeneral use
20 A
HilfsschalterPilot DutyAC-betätigt
A600
HilfsschalterPilot DutyDC-betätigt
P300
HilfsschalterGeneral UseAC
600 V
HilfsschalterGeneral UseAC
10 A
HilfsschalterGeneral UseDC
250 V
HilfsschalterGeneral UseDC
1 A
Short Circuit Current RatingBasic RatingSCCR
5 kA
Short Circuit Current RatingBasic Ratingmax. Fuse
45 A
Short Circuit Current RatingBasic Ratingmax. CB
60 A
Short Circuit Current Rating480 V High FaultSCCR (fuse)
30/100 kA
Short Circuit Current Rating480 V High Faultmax. Fuse
25 Class RK5/20 Class J A
Short Circuit Current Rating480 V High FaultSCCR (CB)
65 kA
Short Circuit Current Rating480 V High Faultmax. CB
16 A
Short Circuit Current Rating600 V High FaultSCCR (fuse)
30/100 kA
Short Circuit Current Rating600 V High Faultmax. Fuse
25 Class RK5/20 Class J A
Special Purpose RatingsElectrical Discharge Lamps (Ballast)480V 60Hz 3phase, 277V 60Hz 1phase
18 A
Special Purpose RatingsElectrical Discharge Lamps (Ballast)600V 60Hz 3phase, 347V 60Hz 1phase
18 A
Special Purpose RatingsIncandescent Lamps (Tungsten)480V 60Hz 3phase, 277V 60Hz 1phase
14 A
Special Purpose RatingsIncandescent Lamps (Tungsten)600V 60Hz 3phase, 347V 60Hz 1phase
14 A
Special Purpose RatingsResistance Air Heating480V 60Hz 3phase, 277V 60Hz 1phase
18 A
Special Purpose RatingsResistance Air Heating600V 60Hz 3phase, 347V 60Hz 1phase
18 A
Special Purpose RatingsRefrigeration Control (CSA only)LRA 480V 60Hz 3phase
60 A
Special Purpose RatingsRefrigeration Control (CSA only)FLA 480V 60Hz 3phase
10 A
Special Purpose RatingsRefrigeration Control (CSA only)LRA 600V 60Hz 3phase
60 A
Special Purpose RatingsRefrigeration Control (CSA only)FLA 600V 60Hz 3phase
10 A
Special Purpose RatingsDefinite Purpose Ratings (100,000 cycles acc. to UL 1995)LRA 480V 60Hz 3phase
54 A
Special Purpose RatingsDefinite Purpose Ratings (100,000 cycles acc. to UL 1995)FLA 480V 60Hz 3phase
9 A
Special Purpose RatingsElevator Control200V 60Hz 3phase
2 HP
Special Purpose RatingsElevator Control200V 60Hz 3phase
7.8 A
Special Purpose RatingsElevator Control240V 60Hz 3phase
2 HP
Special Purpose RatingsElevator Control240V 60Hz 3phase
6.8 A
Special Purpose RatingsElevator Control480V 60Hz 3phase
3 HP
Special Purpose RatingsElevator Control480V 60Hz 3phase
4.8 A
Special Purpose RatingsElevator Control600V 60Hz 3phase
5 HP
Special Purpose RatingsElevator Control600V 60Hz 3phase
6.1 A

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
9 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0.3 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
4.5 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+60 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Leistungsschütz zum Schalten von Wechselstrom (EC000066)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Schütz (NS) / Leistungsschütz zum Schalten von Wechselstrom ([email protected] [AAB718015])
Bemessungssteuerspeisespannung Us bei AC 50 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei DC
110 - 110 V
Spannungsart zur Betätigung
DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
9 A
Bemessungsbetriebsleistung bei AC-3, 400 V
4 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
6 A
Bemessungsbetriebsleistung bei AC-4, 400 V
2.5 kW
Bemessungsbetriebsleistung NEMA
3.7 kW
Geeignet für Reiheneinbau
nein
Anzahl der Hilfskontakte als Schließer
1
Anzahl der Hilfskontakte als Öffner
0
Anschlussart Hauptstromkreis
Federzuganschluss
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Schließer als Hauptkontakte
3

Approbationen

Product Standards
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking
UL File No.
E29096
UL Category Control No.
NLDX
CSA File No.
012528
CSA Class No.
2411-03, 3211-04
North America Certification
UL listed, CSA certified
Specially designed for North America
No

Kennlinien

210O154
Zusatzausrüstung
1: Motorschutzrelais
2: Schutzbeschaltung
3: Hilfsschalterbausteine
Kennlinie
2100DIA-7
Käfigläufermotoren
Betriebskennzeichnung
Einschalten: aus dem Stand
Ausschalten: während des Laufs
Elektrische Kurzbezeichnung
Einschalten: bis 6 × Motorbemessungsstrom
Ausschalten: bis 1 × Motorbemessungsstrom
Gebrauchskategorie
100 % AC-3
Typische Anwendungsfälle
Kompressoren
Aufzüge
Mischer
Pumpen
Rolltreppen
Rührwerk
Lüfter
Transportbänder
Zentrifugen
Klappen
Becherwerke
Klimaanlagen
Allgemeine Antriebe an Bearbeitungs- und Verarbeitungsmaschinen
Kennlinie
2100DIA-8
Extreme Schaltbedingungen
Käfigläufermotoren
Betriebskennzeichnung
Tippen, Gegenstrombremsen, Reversieren
Elektrische Kurzbezeichnung
Einschalten: bis 6 × Motorbemessungsstrom
Ausschalten:bis 6 × Motorbemessungsstrom
Gebrauchskategorie
100 % AC-4
Typische Anwendungsfälle
Druckereimaschinen
Drahtziehmaschinen
Zentrifugen
Sonderantriebe an Bearbeitungs- und Verarbeitungsmaschinen
Kennlinie
210U038
Schaltbedingungen für nichtmotorische Verbraucher 3-polig, 4-polig
Betriebskennzeichnung
Nicht induktive oder schwach induktive Belastung
Elektrische Kurzbezeichnung
Einschalten: 1 x Bemessungsstrom
Ausschalten:1 x Bemessungsstrom
Gebrauchskategorie
100 % AC-1
Typische Anwendungsfälle
Elektrowärme
Kennlinie
210U039

Abmessungen

210X201
Schütz mit Hilfsschalterbaustein
210T013

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILMC9-10(110VDC) XTCEC009B10E0 277471 DE_277471.pdf 839 Kbytes DILMC9-10(110VDC) XTCEC009B10E0 277471 DE_277471.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
