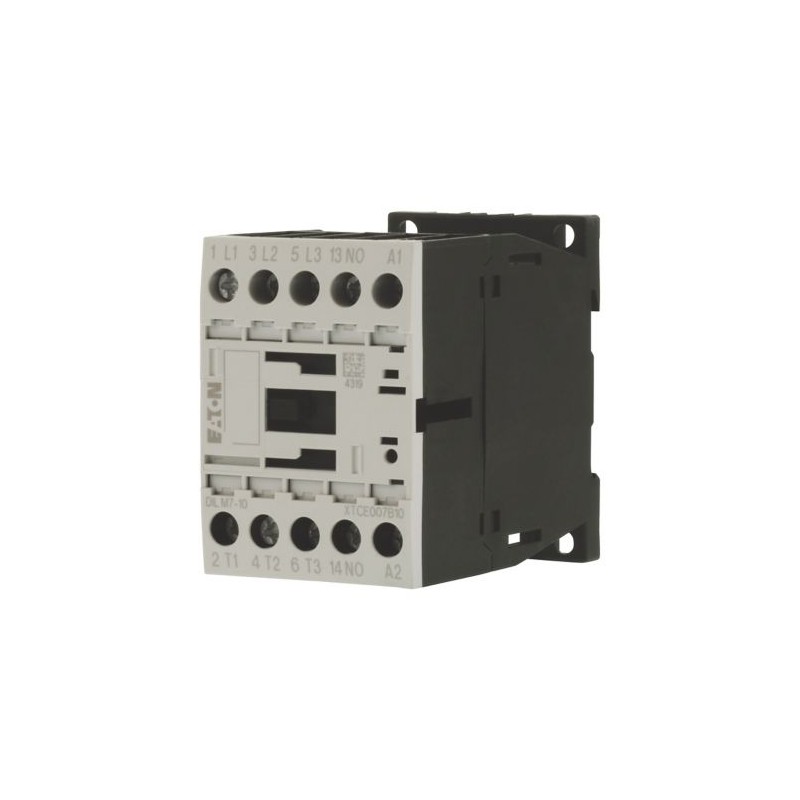

DILM7-10(24VDC) 276565 Y7-276565 EATON ELECTRIC Leistungsschütz, 3-polig + 1 Schließer, 3 kW/400 V/AC3, DC-b.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILM7-10(24VDC) 276565 Y7-276565 EATON ELECTRIC Leistungsschütz, 3-polig + 1 Schließer, 3 kW/400 V/AC3, DC-b..

DILM7-10(24VDC)

276565

Y7-276565

EATON-MOELLER

Leistungsschütz, 3-polig + 1 Schließer, 3 kW/400 V/AC3, DC-betätigt

DILM7-10 (24VDC)

Eaton Moeller® series DILM Leistungsschütz, 3-polig, 380 V 400 V 3 kW, 1 S, 24 V DC, Gleichstrombetätigung, Schraubklemmen DILM7-10(24VDC)

Schütz, Anwendung: Schütze für Motoren, Schütze bis 170 A, 3-polig, Einsatzart: AC-1: Nicht-induktive oder schwach induktive Lasten, Widerstandsöfen, NAC-3: Normale AC-Induktionsmotoren: Anfahren, Abschalten während des Betriebs, AC-4: Normale AC-Induktionsmotoren: Starten, Stecken, Reversieren, Einstechen, Anschlusstechnik: Schraubklemmen, Hinweise: Auch für Motoren der Effizienzklasse IE3 geeignet., IE3-ready Geräte sind durch das Logo auf der Verpackung gekennzeichnet., Polzahl: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 7 A, Bemessungsbetriebsstrom AC-1 Konventioneller thermischer Freiluftstrom, 3-polig , 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, geschlossen: Ith = 18 A, Bemessungsbetriebsstrom AC-1 Konventioneller thermischer Freiluftstrom, 1-polig offen: Ith= 50 A, beiliegend: Ith= 45 A, Max. Nennleistung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 2,2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3,5 kW, Max. Nennleistung für Drehstrommotoren, 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2,2 kW, 660 V 690 V: P= 2,9 kW, Kombinierbar mit Hilfskontakt: DILM32-XHI.., DILA-XHI(V).., Kontakte N/O = Schließer: 1 Öffner, Anleitung: Kontakte nach EN 50 012., Integrierte Varistor-Entstörschaltung., Spannung AC/DC: DC-Betrieb

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $56.31
Stückpreis: $56.31
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILM Leistungsschütz
Katalognummer
276565
Produkt Länge/Tiefe
75 mm
Produkthöhe
68 mm
Produktbreite
45 mm
Produktgewicht
0.296 kg
Zertifikat(e)
CSA
CSA-C22.2 No. 60947-4-1-14
UL File No.: E29096
CE
IEC/EN 60947
VDE 0660
UL Category Control No.: NLDX
CSA Class No.: 2411-03, 3211-04
UL
CSA File No.: 012528
IEC/EN 60947-4-1
UL 60947-4-1
Kataloghinweise
Kontakte gemäß EN 50012
EAN
4015082765651
Modellcode
DILM7-10(24VDC)

Produktspezifikationen

Elektrischer Verbindungstyp für Hilfs- und Steuerstromkreis
Schraubanschluss
Anzahl der Pole
3-polig
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Ausstattung:
Varistorschutzbeschaltung
Betriebsfrequenz
9000 mechanische Schaltspiele/h (DC-betätigt)
Verschmutzungsgrad
3
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Anbindung an SmartWire-DT
In Verbindung mit DIL-SWD SmartWire DT Schützmodul
Ja
Bemessungsstoßspannungsfestigkeit (Uimp)
8000 V AC
Betriebsklasse
AC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten
AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen
AC-4: Käfigläufermotoren: anlassen, einstecken, reversieren, Tippen
Verbindung
Schraubklemmen
Rahmengröße
FS1
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Umgebungsbetriebstemperatur (gekapselt) – min
25 °C
Umgebungstemperatur Lagerung - max
80 °C
Umgebungstemperatur Lagerung - min
40 °C
Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig
0.25 HP
Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
1.5 HP
Zugeordnete Motorleistung bei 230/240 V, 60  Hz, 1-phasig
1 HP
Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig
2 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
3 HP
Zugeordnete Motorleistung bei 575/600 V, 60 Hzm 3-phasig
5 HP
Konvention. therm. Strom ith (1-polig, gekaps.)
45 A
Konvention. therm. Strom ith (3-polig, gekaps.)
18 A
Konvention. therm. Strom ith b. 55°C (3-polig, off.)
21 A
Konvention. therm. Strom ith der Hptkontakte (1-polig, offen)
50 A
Geräteverlustleistung, stromabhängig pvid
0.3 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.1 W
Schaltzeit (DC-betätigt, Schließer, Schließzeit) - max
31 ms
Schaltzeit (DC-betätigt, Schließer, Öffnungszeit) - max
12 ms
Anwendung
Leistungsschütze für Motoren
Produktkategorie
Schütze
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Lichtbogenzeit
10 ms
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubanschluss
Schraubendrehergröße
2, Anschlussschraube, Pozidriv-Schraubendreher
0,8 x 5,5/1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
Spannungsart
Gleichstrom
Schutzart
IP20
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
1
Anzahl Kontakte (Öffner) als Hauptkontakte
0
Anzahl der Kontakte (Schließer)
1
Anzahl Hauptkontakte (Schließer)
3
Leistungsaufnahme (Anzug) bei DC
3 W
Leistungsaufnahme (Halteleistung) bei DC
3 W
Bemessungsausschaltvermögen bei 220/230 V
70 A
Bemessungsausschaltvermögen bei 380/400 V
70 A
Bemessungsausschaltvermögen bei 500 V
50 A
Bemessungsausschaltvermögen bei 660/690 V
40 A
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Abfallspannung
Mindestens geglätteter 2-phas. Brückengleichrichter oder 3-phas. Gleichrichter
0,6 - 0,15 x UC, DC-betätigt
Überspannungskategorie
III
Einschaltdauer
100%
Störaussendung
Entspricht EN 60947-1
Störfestigkeit
Entspricht EN 60947-1
Lebensdauer, mechanisch
10.000.000 Schaltvorgänge (DC-betätigt)
Anzugsspannung
0,8 - 1,1 V DC x Uc
0,7 - 1,3 V DC x Uc (ohne Hilfsschalterbaustein und bei Umgebungslufttemperatur + 40 °C)
0,85 - 1,1 V DC x Uc (nur mit Hilfsschalterbaustein mit 3 oder mehr Öffnern)
Sichere Trng
400 V AC, Zwischen Spule und Kontakten, Entspricht EN 61140
400 V AC, Zwischen den Kontakten, Entspricht EN 61140
Schr-Grö
M3,5, Anschlussschraube
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
10 A, 600 VAC, (UL/CSA)
1 A, 250 VDC, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
P300, DC-betätigt (UL/CSA)
A600, AC-betätigt (UL/CSA)
Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,75 - 2,5) mm²
2 x (0,75 - 2,5) mm²
Schockfestigkeit
3,4 g, Ö Hilfskontakt, Mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms
10 g, S Hauptkontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
7 g, S Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
5 g, Ö Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
3,4 g, S Hilfskontakt, Mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms
5,7 g, S Hauptkontakt, Mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms
Anschlusskapazität (fest)
2 x (0,75 - 2,5) mm²
1 x (0,75 - 4) mm²
Anschlusskapazität (ein-/mehrdrähtig AWG)
Einfach 18 - 10, Doppelt 18 - 14
Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
20 A, Maximale Motorleistung (UL/CSA)
Anzugsdrehmoment
1,2 Nm, Schraubklemmen
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Bemessungsisolationsspan. (Ui)
690 V
Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN 60947)
112 A
Bemessungsbetriebsstrom (le) bei AC-1, 380 V, 400 V, 415 V
22 A
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
7 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
7 A
Bemessungsbetriebsstrom (le) bei AC-3, 440 V
7 A
Bemessungsbetriebsstrom (le) bei AC-3, 500 V
5 A
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
4 A
Bemessungsbetriebsstrom (le) bei AC-4, 220 V, 230 V, 240 V
5 A
Bemess.betriebsstrom (le) bei AC-4, 400 V
5 A
Bemess.betriebsstrom (le) bei AC-4, 440 V
5 A
Bemessungsbetriebsstrom (le) bei AC-4, 500 V
4.5 A
Bemess.betriebsstrom (le) bei AC-4, 660 V, 690 V
4 A
Bemessungsbetriebsstrom (le) bei DC-1, 110 V
20 A
Bemessungsbetriebsstrom (le) bei DC-1, 220 V
15 A
Bemessungsbetriebsstrom (le) bei DC-1, 60 V
20 A
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
7 A
Bem.betriebsleistg bei AC-3, 240 V, 50 Hz
2.2 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
3 kW
Bem.betriebsleistg bei AC-3, 415 V, 50 Hz
4 kW
Bemessungsbetriebsleistung bei AC-4, 220/230 V, 50 Hz
1 kW
Bemessungsbetriebsleistung bei AC-4, 240 V, 50 Hz
1.5 kW
Bemessungsbetriebsleistung bei AC-4, 380/400 V, 50 Hz
2.2 kW
Bemessungsbetriebsleistung bei AC-4, 415 V, 50 Hz
2.3 kW
Bemessungsbetriebsleistung bei AC-4, 440 V, 50 Hz
2.4 kW
Bemessungsbetriebsleistung bei AC-4, 500 V, 50 Hz
2.5 kW
Bemessungsbetriebsleistung bei AC-4, 660/690 V, 50 Hz
2.9 kW
Bemess.betriebsleistg (NEMA)
2.2 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Widerstand je Pol
4.6 mΩ
Statische Verlustleistung, stromunabhängig PVS
3 W
Abisolierlänge (Hilfsleiter)
10 mm
Abisolierlänge (Hauptleiter)
10 mm
Bemess.kurzschlussstrom (einf. Bemess.)
60 A, max. CB, SCCR (UL/CSA)
45 A, max. Sicherung, SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
Bemessungskurzschlussstrom (hoher Fehlerstrom bei 480 V)
30/100 kA, Sicherung, SCCR (UL/CSA)
65 kA, CB, SCCR (UL/CSA)
16 A, max. CB, SCCR (UL/CSA)
25 A, Klasse RK5/ 20 A Klasse J, max. Sicherung, SCCR (UL/CSA)
Bemessungskurzschlussstrom (hoher Fehlerstrom bei 600 V)
30/100 kA, Sicherung, SCCR (UL/CSA)
25 A, Klasse RK5/20 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 400 V
35 A gG/gL
Geeignet für
Auch Motoren mit Effizienzklasse IE3
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 690 V
20 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 400 V
20 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 690 V
16 A gG/gL
Zweckbestimmung von Entladungslampen mit Vorschaltgerät
12 A (600V 60Hz 3-phasig, 347V 60Hz 1-phasig)
12 A (480V 60Hz 3-phasig, 277V 60Hz 1-phasig)
Zweckbestimmung der festgelegten Anwendung
42 A, LRA 480 V 60 Hz 3-phasig, 100.000 Zyklen gemäß UL 1995, (UL/CSA)
7 A, FLA 480 V 60 Hz 3-phasig, 100.000 Zyklen gemäß UL 1995, (UL/CSA)
Zweckbestimmung der Aufzugssteuerung
3,7 A, 200 V 60 Hz 3-phasig, (UL/CSA)
1,5 PS, 240 V 60 Hz 3-phasig, (UL/CSA)
3,4 A, 480 V 60 Hz 3-phasig, (UL/CSA)
3 PS, 600 V 60 Hz 3-phasig, (UL/CSA)
3,9 A, 600 V 60 Hz 3-phasig, (UL/CSA)
2 PS, 480 V 60 Hz 3-phasig, (UL/CSA)
0,75 PS, 200 V 60 Hz 3-phasig, (UL/CSA)
6 A, 240 V 60 Hz 3-phasig, (UL/CSA)
Zweckbestimmung der Kühlsteuerung (nur CSA)
10 A, FLA 480 V 60 Hz 3-phasig; (CSA)
60 A, LRA 480 V 60 Hz 3-phasig; (CSA)
60 A, LRA 600 V 60 Hz 3-phasig; (CSA)
10 A, FLA 600 V 60 Hz 3-phasig; (CSA)
Zweckbestimmung der Widerstandslufterwärmung
12 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)
12 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)
Zweckbestimmung von Wolframglühlampen
14 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)
14 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)
Konvention. therm. Strom ith b. 40°C (3-polig, off.)
22 A
Konvention. therm. Strom ith b. 50°C (3-polig, off.)
21 A
Konvention. therm. Strom ith b. 60°C (3-polig, off.)
20 A
Bemess.betriebsleistg bei AC-3, 440V, 50Hz
4.5 kW
Bemessungsbetriebsleistung bei AC-3, 500 V, 50 Hz
3.5 kW
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
3.5 kW
Betätigungsspannung
24 VDC
Höhe
Max. 2000 m
Betriebsspannung bei AC 50 Hz – min.
24 V
Betriebsspannung bei AC 50 Hz – max.
690 V
Betriebsspannung bei AC 60 Hz – min.
24 V
Betriebsspannung bei AC 60 Hz – max.
690 V

ETIM for 276565 Niederspannungsschaltgeräte (EC000066)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Anzahl der Öffner als Hauptkontakte (EF001375) 0
Anzahl der Schließer als Hauptkontakte (EF001374) 3
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Betriebsspannung AC 50 Hz (EF008206) 24 V
Betriebsspannung AC 60 Hz (EF008207) 24 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) 22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) 7 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 3 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495) 5 A
Bemessungsbetriebsleistung bei AC-4, 400 V (EF008496) 2.2 kW
Bemessungsbetriebsleistung NEMA (EF011960) 2.2 kW
Anzahl der Hilfskontakte als Schließer (EF001376) 1
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Geeignet für Reiheneinbau (EF001126) Nein
Breite (EF000008) 45 mm
Höhe (EF000040) 68 mm
Tiefe (EF000049) 75 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM7-10(24VDC) Y7-276565 276565 DE_276371.pdf 1 Mbytes DILM7-10(24VDC) Y7-276565 276565 DE_276371.pdf

Bewertungen (1) ▲

  • — Julie Hayward
    Valoración del cliente:
    • Página:1
    Bewertung abgeben
    Bewertung abgeben
    Formular verstecken
    Wertung:
    Name:
    E-Mail :
    Betreff:
    Text:
    Haben Sie dieses Produkt empfehlen zu kaufen?
      Captcha
      Bewertung abgeben

    Aktuelle Bewertungen unserer Kunden

    Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
