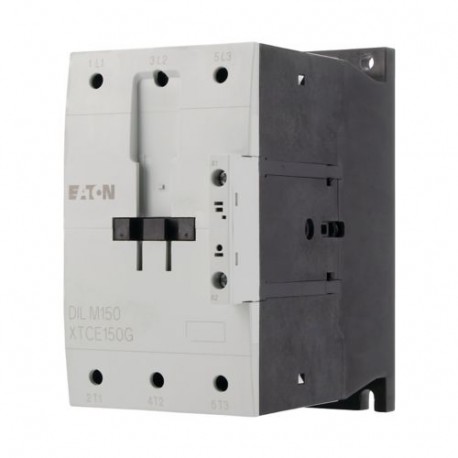

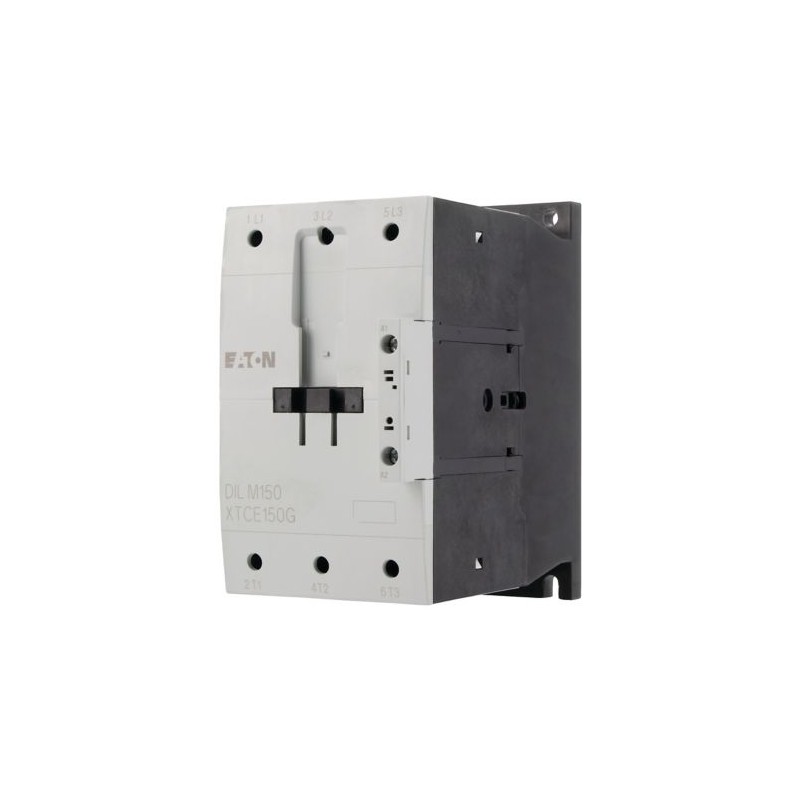

DILM150(RDC60) 239592 Y7-239592 EATON ELECTRIC Leistungsschütz, 3-polig, 75 kW/400 V/AC3, DC-betätigt

Name: DILM150(RDC60) 239592 Y7-239592 EATON ELECTRIC Leistungsschütz, 3-polig, 75 kW/400 V/AC3, DC-betätigt
Brand: EATON-MOELLER
SKU: ETN239592
Price: 467.20 EUR
Availability: OutOfStock

0/5 - 0 Opiniones

Artikel-Nr.: DILM150(RDC60)

Code: 239592

Katalog-Zahl: Y7-239592

Hersteller: EATON-MOELLER

Beschreibung:

Leistungsschütz, 3-polig, 75 kW/400 V/AC3, DC-betätigt

DILM150(RDC60)

Eaton Moeller® series DILM Leistungsschütz, 3-polig, 380 V 400 V 75 kW, RDC 60: 48 - 60 V DC, Gleichstrombetätigung, Schraubklemmen

Schütz, Anwendung: Schütze für Motoren, Schütze bis 170 A, 3-polig, Einsatzart: AC-1: Nicht-induktive oder schwach induktive Lasten, Widerstandsöfen, NAC-3: Normale AC-Induktionsmotoren: Anfahren, Abschalten während des Betriebs, AC-4: Normale AC-Induktionsmotoren: Starten, Stecken, Reversieren, Einstechen, Anschlusstechnik: Schraubklemmen, Hinweise: Auch für Motoren der Effizienzklasse IE3 geeignet., IE3-ready Geräte sind durch das Logo auf der Verpackung gekennzeichnet., Polzahl: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 150 A, Bemessungsbetriebsstrom AC-1 Konventioneller thermischer Freiluftstrom, 3-polig , 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 190 A, geschlossen: Ith = 144 A, Bemessungsbetriebsstrom AC-1 Konventioneller thermischer Freiluftstrom, 1-polig offen: Ith= 400 A, beiliegend: Ith= 360 A, Max. Nennleistung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 48 kW, 380 V 400 V: P= 75 kW, 660 V 690 V: P= 96 kW, Max. Nennleistung für Drehstrommotoren, 50 - 60 Hz AC-4 220 V 230 V: P= 20 kW, 380 V 400 V: P= 33 kW, 660 V 690 V: P= 48 kW, Kombinierbar mit Hilfskontakt: DILM150-XHI(V).., DILM1000-XHI(V).., Anleitung: Kontakte nach EN 50 012., integrierte Entstörschaltung in der Betätigungselektronik, Spannung AC/DC: DC-Betrieb

Mehr Infos

Kategorien
Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Garantie, Reparatur, Umtausch.

Gesamtpreis: $563.00

Stückpreis: $563.00

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Zusätzliche Rabatte für registrierte Kunden. Login oder Registrieren und Preise werden aktualisiert.

Preis berechnen nach der Menge

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL

Related products

▲

Bestseller

▲

Mehr Infos

▲

Allgemeine Spezifikation

Produktname

Eaton Moeller® series DILM Leistungsschütz

Katalognummer

239592

Produkt Länge/Tiefe

160 mm

Produkthöhe

170 mm

Produktbreite

90 mm

Produktgewicht

2.25 kg

Zertifikat(e)

UL Category Control No.: NLDX
CSA Class No.: 2411-03, 3211-04
UL
CSA
CSA File No.: 012528
IEC/EN 60947
UL 60947-4-1
VDE 0660
IEC/EN 60947-4-1
CSA-C22.2 No. 60947-4-1-14
CE
UL File No.: E29096

Kataloghinweise

Kontakte gemäß EN 50012

EAN

4015082395926

Modellcode

DILM150(RDC60)

Merkmale und Funktionen

Ausstattung:

Schutzbeschaltung in der Betätigungselektronik

Anzahl der Pole

3-polig

Allgemein

Anwendung

Leistungsschütze für Motoren

Schutzart

IP00

Rahmengröße

FS4

Lebensdauer, mechanisch

10.000.000 Schaltvorgänge (DC-betätigt)

Verbindung

Schraubklemmen

Betriebsfrequenz

3600 mechanische Schaltspiele/h (DC-betätigt)

Überspannungskategorie

III

Verschmutzungsgrad

Produktkategorie

Schütze

Schutz

Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)

Bemessungsstoßspannungsfestigkeit (Uimp)

8000 V AC

Reststrom

1 mA (bei Ansteuerung von A1 - A2 aus der Elektronik bei 0-Signal)

Widerstand je Pol

0.6 mΩ

Geeignet für

Auch Motoren mit Effizienzklasse IE3

Betriebsklasse

AC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten
AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen
AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen

Spannungsart

Umgebungsbedingungen, Mechanik

Schockfestigkeit

5 g, Ö Hilfskontakt, Mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms
10 g, S Hauptkontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
10 g, S Hauptkontakt, Mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms
7 g, S Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
7 g, S Hilfskontakt, Mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms
5 g, Ö Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms

Klimatische Umweltbedingungen

Höhe

Max. 2000 m

Umgebungsbetriebstemperatur – min

-25 °C

Umgebungsbetriebstemperatur – max

60 °C

Umgebungsbetriebstemperatur (gekapselt) – min

25 °C

Umgebungsbetriebstemperatur (gekapselt) – max

40 °C

Umgebungstemperatur Lagerung - min

40 °C

Umgebungstemperatur Lagerung - max

80 °C

Klimafestigkeit

Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Elektromagnetische Verträglichkeit

Störaussendung

Entspricht EN 60947-1

Störfestigkeit

Entspricht EN 60947-1

Anschlussquerschnitte

Anschlusskapazität (Kupferband)

2 x (6 x 16 x 0,8) mm (Anzahl der Segmente x Breite x Stärke), Hauptleiter

Anschlusskapazität (freindrähtig mit Aderendhülse)

2 x (0,75 - 2,5) mm², Steuerstromleitungen
2 x (10 - 70) mm², Hauptleiter
1 x (10 - 95) mm², Hauptleiter
1 x (0,75 - 2,5) mm², Steuerstromleitungen

Anschlusskapazität (fest)

2 x (0,75 - 2,5) mm², Steuerstromleitungen
1 x (0,75 - 4) mm², Steuerstromleitungen

Anschlusskapazität (ein-/mehrdrähtig AWG)

Einfach 8…3/0, Doppelt 8…2/0, Hauptleiter
18 - 14, Steuerstromleitungen

Anschlusskap. (mehrdräht.)

1 x (16 - 95) mm², Hauptleiter
2 x (16 - 70) mm², Hauptleiter

Abisolierlänge (Hauptleiter)

24 mm

Abisolierlänge (Hilfsleiter)

10 mm

Schr-Grö

5 mm AF, Innensechskant, Anschlussschraube, Hauptleiter
M3,5, Anschlussschraube, Steuerstromleitungen
M10, Anschlussschraube, Hauptleiter

Schraubendrehergröße

2, Anschlussschraube, Steuerstromleitungen, Pozidriv-Schraubendreher
0,8x5,5/1x6mm, Anschlussschraube, Steuerstromleitungen, Schlitzschraubendreher

Anzugsdrehmoment

1,2 Nm, Schraubklemmen, Steuerstromleitungen
14 Nm, Schraubklemmen, Hauptleiter

Bemessungswerte

Bemessungsausschaltvermögen bei 220/230 V

1500 A

Bemessungsausschaltvermögen bei 380/400 V

1500 A

Bemessungsausschaltvermögen bei 500 V

1500 A

Bemessungsausschaltvermögen bei 660/690 V

1200 A

Bemessungsbetriebsstrom (le) bei AC-1, 380 V, 400 V, 415 V

190 A

Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V

150 A

Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V

150 A

Bemessungsbetriebsstrom (le) bei AC-3, 440 V

150 A

Bemessungsbetriebsstrom (le) bei AC-3, 500 V

150 A

Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V

100 A

Bemessungsbetriebsstrom (le) bei AC-4, 220 V, 230 V, 240 V

65 A

Bemess.betriebsstrom (le) bei AC-4, 440 V

65 A

Bemessungsbetriebsstrom (le) bei AC-4, 500 V

65 A

Bemess.betriebsstrom (le) bei AC-4, 660 V, 690 V

50 A

Bemessungsbetriebsstrom (le) bei DC-1, 60 V

160 A

Bemessungsbetriebsstrom (le) bei DC-1, 110 V

160 A

Bemessungsbetriebsstrom (le) bei DC-1, 220 V

90 A

Bemessungsisolationsspan. (Ui)

690 V

Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN 60947)

2100 A

Bem.betriebsleistg bei AC-3, 240 V, 50 Hz

52 kW

Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz

75 kW

Bem.betriebsleistg bei AC-3, 415 V, 50 Hz

91 kW

Bemess.betriebsleistg bei AC-3, 440V, 50Hz

95 kW

Bemessungsbetriebsleistung bei AC-3, 500 V, 50 Hz

110 kW

Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz

96 kW

Bemessungsbetriebsleistung bei AC-4, 220/230 V, 50 Hz

20 kW

Bemessungsbetriebsleistung bei AC-4, 240 V, 50 Hz

22 kW

Bemessungsbetriebsleistung bei AC-4, 415 V, 50 Hz

39 kW

Bemessungsbetriebsleistung bei AC-4, 440 V, 50 Hz

41 kW

Bemessungsbetriebsleistung bei AC-4, 500 V, 50 Hz

47 kW

Bemessungsbetriebsleistung bei AC-4, 660/690 V, 50 Hz

48 kW

Bemessungsbetriebsspannung (Ue) bei AC - max

690 V

Kurzschlussfestigkeit

Bemess.kurzschlussstrom (einf. Bemess.)

600 A, max. Sicherung, SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
600 A, max. CB, SCCR (UL/CSA)

Bemessungskurzschlussstrom (hoher Fehlerstrom bei 480 V)

250 A, max. CB, SCCR (UL/CSA)
65 kA, CB, SCCR (UL/CSA)
30/100 kA, Sicherung, SCCR (UL/CSA)
300/300 A, Klasse J, max. Sicherung, SCCR (UL/CSA)

Bemessungskurzschlussstrom (hoher Fehlerstrom bei 600 V)

350 A, max. CB, SCCR (UL/CSA)
30 kA, CB, SCCR (UL/CSA)
300/600 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
30/100 kA, Sicherung, SCCR (UL/CSA)

Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 400 V

250 A gG/gL

Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 690 V

250 A gG/gL

Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 400 V

250 A gG/gL

Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 690 V

250 A gG/gL

Konvention. therm. Strom ith

Konvention. therm. Strom ith (1-polig, gekaps.)

360 A

Konvention. therm. Strom ith (3-polig, gekaps.)

144 A

Konvention. therm. Strom ith b. 55°C (3-polig, off.)

170 A

Konvention. therm. Strom ith der Hptkontakte (1-polig, offen)

400 A

Schaltvermögen

Schaltvermögen (Hauptkontakte, allgemeine Anwendung)

225 A, Maximale Motorleistung (UL/CSA)

Magnetsystem

Lichtbogenzeit

15 ms

Abfallspannung

0,6 - 0,15 x UC, DC-betätigt
Mindestens geglätteter 2-ph. Brückengleichrichter oder 3-ph. Gleichricht

Einschaltdauer

100%

Anzugsspannung

0,7 - 1,2 V DC x Uc
48 - 60 V DC (RDC 60)

Leistungsaufnahme (Anzug) bei DC

149 W

Leistungsaufnahme (Halteleistung) bei DC

1.9 W

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min

0 V

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max

0 V

Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min

0 V

Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max

0 V

Bemessungssteuerspeisespannung (Us) bei DC - min

48 V

Bemessungssteuerspeisespannung (Us) bei DC - max

60 V

Schaltzeit (DC-betätigt, Schließer, Schließzeit) - max

35 ms

Schaltzeit (DC-betätigt, Schließer, Öffnungszeit) - max

30 ms

Bemessungsbetriebsleistung

Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig

10 HP

Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig

50 HP

Zugeordnete Motorleistung bei 230/240 V, 60 Hz, 1-phasig

30 HP

Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig

60 HP

Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig

125 HP

Zugeordnete Motorleistung bei 575/600 V, 60 Hzm 3-phasig

125 HP

Kommunikation

Anbindung an SmartWire-DT

Nein

Ansprechpartner

Anzahl der Hilfskontakte (Öffner)

Anzahl Hilfskontakte (Schließer)

Arbeitssicherheit

Sichere Trng

690 V AC, Zwischen Spule und Kontakten, Entspricht EN 61140
690 V AC, Zwischen den Kontakten, Entspricht EN 61140

Bemessungsdaten für besondere Anwendungen

Zweckbestimmung von Entladungslampen mit Vorschaltgerät

160 A (480V 60Hz 3-phasig, 277V 60Hz 1-phasig)
160 A (600V 60Hz 3-phasig, 347V 60Hz 1-phasig)

Zweckbestimmung der festgelegten Anwendung

900 A, LRA 480 V 60 Hz 3-phasig, 100.000 Zyklen gemäß UL 1995, (UL/CSA)
150 A, FLA 480 V 60 Hz 3-phasig, 100.000 Zyklen gemäß UL 1995, (UL/CSA)

Zweckbestimmung der Aufzugssteuerung

30 PS, 200 V 60 Hz 3-phasig, (UL/CSA)
40 PS, 240 V 60 Hz 3-phasig, (UL/CSA)
104 A, 240 V 60 Hz 3-phasig, (UL/CSA)
99 A, 600 V 60 Hz 3-phasig, (UL/CSA)
100 PS, 600 V 60 Hz 3-phasig, (UL/CSA)
92 A, 200 V 60 Hz 3-phasig, (UL/CSA)
96 A, 480 V 60 Hz 3-phasig, (UL/CSA)
75 PS, 480 V 60 Hz 3-phasig, (UL/CSA)

Zweckbestimmung der Kühlsteuerung (nur CSA)

540 A, LRA 480 V 60 Hz 3-phasig; (CSA)
90 A, FLA 480 V 60 Hz 3-phasig; (CSA)
90 A, FLA 600 V 60 Hz 3-phasig; (CSA)
540 A, LRA 600 V 60 Hz 3-phasig; (CSA)

Zweckbestimmung der Widerstandslufterwärmung

160 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)
160 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)

Zweckbestimmung von Wolframglühlampen

160 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)
160 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid

32.1 W

Verlustleistungskapazität Pdiss

0 W

Verlustleistung pro Pol, stromabhängig, Pvid

10.7 W

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)

150 A

Statische Verlustleistung, stromunabhängig PVS

1.9 W

10.2.2 Korrosionsbeständigkeit
