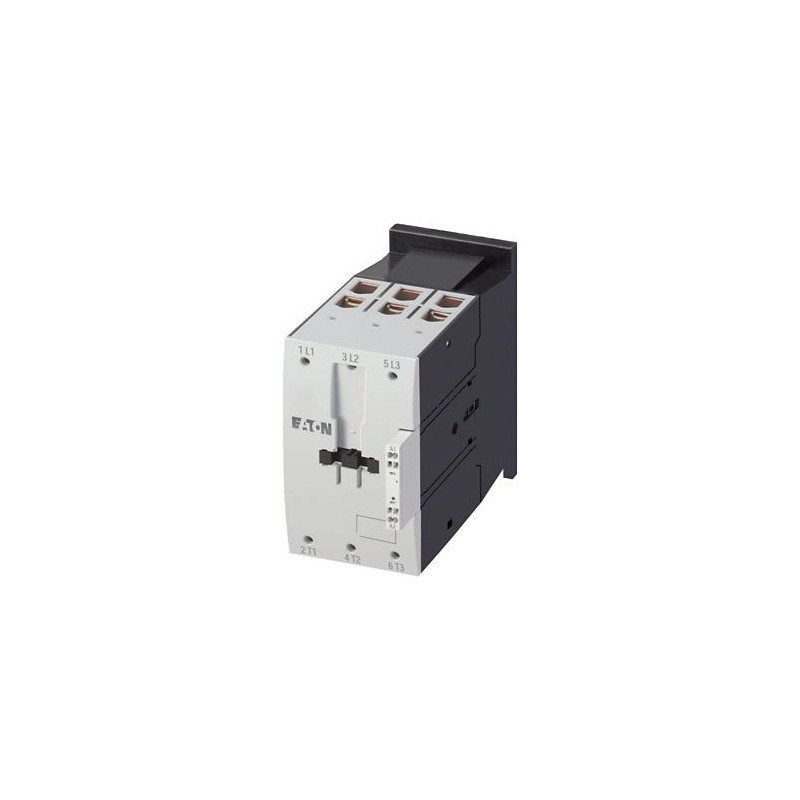

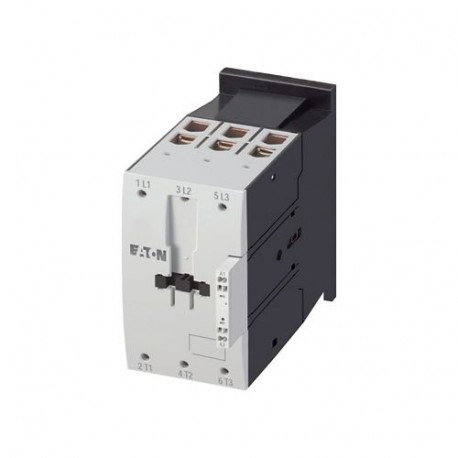

DILMC115(RDC24) 239741 XTCEC115G00TD EATON ELECTRIC Leistungsschütz, 3-polig, 55 kW/400 V/AC3, DC-betätigt Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILMC115(RDC24) 239741 XTCEC115G00TD EATON ELECTRIC Leistungsschütz, 3-polig, 55 kW/400 V/AC3, DC-betätigt

DILMC115(RDC24)

239741

XTCEC115G00TD

EATON-MOELLER

Leistungsschütz, 3-polig, 55 kW/400 V/AC3, DC-betätigt

DILMC115(RDC24)

Eaton Moeller® series DILM Leistungsschütz, 3-polig, 380 V 400 V 55 kW, RDC 24: 24 - 27 V DC, Gleichstrombetätigung, Federzugklemmen DILMC115(RDC24)

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze bis 170A

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $346.56
Stückpreis: $346.56

Menge Preis
1+$346.56
2+$346.56
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILM Leistungsschütz
Katalognummer
239741
Produkt Länge/Tiefe
160 mm
Produkthöhe
170 mm
Produktbreite
90 mm
Produktgewicht
2.27 kg
Zertifikat(e)
UL Category Control No.: NLDX
IEC/EN 60947
IEC/EN 60947-4-1
CSA
CSA Class No.: 2411-03, 3211-04
VDE 0660
CSA-C22.2 No. 60947-4-1-14
UL 60947-4-1
CSA File No.: 012528
UL
CE
UL File No.: E29096
Kataloghinweise
Kontakte gemäß EN 50012
EAN
4015082397418
Modellcode
DILMC115(RDC24)

Produktspezifikationen

Anzahl der Pole
3-polig
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Ausstattung:
Schutzbeschaltung in der Betätigungselektronik
Betriebsfrequenz
3600 mechanische Schaltspiele/h (DC-betätigt)
Verschmutzungsgrad
3
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Anbindung an SmartWire-DT
Nein
Bemessungsstoßspannungsfestigkeit (Uimp)
8000 V AC
Betriebsklasse
AC-4: Käfigläufermotoren: Starten, Gegenstrombremsen, reversieren, tippen
AC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten
AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen
Verbindung
Federzugklemmen
Rahmengröße
FS4
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungstemperatur Lagerung - max
80 °C
Umgebungstemperatur Lagerung - min
-40 °C
Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig
10 HP
Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
40 HP
Zugeordnete Motorleistung bei 230/240 V, 60  Hz, 1-phasig
25 HP
Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig
50 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
100 HP
Zugeordnete Motorleistung bei 575/600 V, 60 Hzm 3-phasig
100 HP
Konvention. therm. Strom ith (1-polig, gekaps.)
285 A
Konvention. therm. Strom ith (3-polig, gekaps.)
115 A
Konvention. therm. Strom ith b. 55°C (3-polig, off.)
135 A
Konvention. therm. Strom ith der Hptkontakte (1-polig, offen)
325 A
Geräteverlustleistung, stromabhängig pvid
18.9 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
6.3 W
Schaltzeit (DC-betätigt, Schließer, Schließzeit) - max
35 ms
Schaltzeit (DC-betätigt, Schließer, Öffnungszeit) - max
30 ms
Anwendung
Leistungsschütze für Motoren
Produktkategorie
Schütze
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Anschlussklemmen
Federzugklemmen auf Hilfs- und Steuerleitungsanschlüssen
Lichtbogenzeit
15 ms
Elektr. Anschlusstyp d. Hauptstromkreises
Federzuganschluss
Schraubverbindung
Schraubendrehergröße
3,5 mm, Federzugklemmen, Steuerstromleitungen
Spannungsart
Gleichstrom
Schutzart
IP00
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Anzahl Kontakte (Öffner) als Hauptkontakte
0
Anzahl Hauptkontakte (Schließer)
3
Leistungsaufnahme (Anzug) bei DC
149 W
Leistungsaufnahme (Halteleistung) bei DC
1.9 W
Bemessungsausschaltvermögen bei 220/230 V
1150 A
Bemessungsausschaltvermögen bei 380/400 V
1150 A
Bemessungsausschaltvermögen bei 500 V
1150 A
Bemessungsausschaltvermögen bei 660/690 V
1100 A
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Abfallspannung
0,6 - 0,15 x UC, DC-betätigt
Mindestens geglätteter 2-phas. Brückengleichrichter oder 3-phas. Gleichrichter
Überspannungskategorie
III
Einschaltdauer
100%
Störaussendung
Entspricht EN 60947-1
Störfestigkeit
Entspricht EN 60947-1
Lebensdauer, mechanisch
10.000.000 Schaltvorgänge (DC-betätigt)
Anzugsspannung
24 - 27 V DC (RDC 24)
0,7 - 1,2 V DC x Uc
Sichere Trng
690 V AC, Zwischen Spule und Kontakten, Entspricht EN 61140
690 V AC, Zwischen den Kontakten, Entspricht EN 61140
Reststrom
1 mA (bei Ansteuerung von A1 - A2 aus der Elektronik bei 0-Signal)
Schr-Grö
5 mm AF, Innensechskant, Anschlussschraube, Hauptleiter
M10, Anschlussschraube, Hauptleiter
Anschlusskap. (mehrdräht.)
1 x (16 - 95) mm², Hauptleiter
2 x (16 - 70) mm², Hauptleiter
Anschlusskapazität (Kupferband)
2 x (6 x 16 x 0,8) mm (Anzahl der Segmente x Breite x Stärke), Hauptleiter
Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,75 - 1,5) mm²
2 x (10 - 70) mm², Hauptleiter
2 x (0,75 - 1,5) mm², Steuerstromleitungen, Federzugklemmen
1 x (10 - 95) mm², Hauptleiter
Schockfestigkeit
5 g, Ö Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
5 g, Ö Hilfskontakt, Mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms
10 g, S Hauptkontakt, Mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms
7 g, S Hilfskontakt, Mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms
10 g, S Hauptkontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
7 g, S Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
Anschlusskapazität (fest)
2 x (0,75 - 2,5) mm², Steuerstromleitungen, Federzugklemmen
1 x (0,75 - 2,5) mm², Steuerstromleitungen, Federzugklemmen
Anschlusskapazität (ein-/mehrdrähtig AWG)
Einfach 8…3/0, Doppelt 8…2/0, Hauptleiter
18 - 14, Steuerstromleitungen, Federzugklemmen
Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
180 A, Maximale Motorleistung (UL/CSA)
Anzugsdrehmoment
14 Nm, Schraubklemmen, Hauptleiter
Anschlusskapazität (feindrähtig)
2 x (0,75 - 2,5) mm², Steuerstromleitungen, Federzugklemmen
1 x (0,75 - 2,5) mm², Steuerstromleitungen, Federzugklemmen
Bemessungssteuerspeisespannung (Us) bei DC - max
27 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Bemessungsisolationsspan. (Ui)
690 V
Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN 60947)
1610 A
Bemessungsbetriebsstrom (le) bei AC-1, 380 V, 400 V, 415 V
160 A
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
115 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
115 A
Bemessungsbetriebsstrom (le) bei AC-3, 440 V
115 A
Bemessungsbetriebsstrom (le) bei AC-3, 500 V
115 A
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
93 A
Bemessungsbetriebsstrom (le) bei AC-4, 220 V, 230 V, 240 V
55 A
Bemess.betriebsstrom (le) bei AC-4, 400 V
55 A
Bemess.betriebsstrom (le) bei AC-4, 440 V
55 A
Bemessungsbetriebsstrom (le) bei AC-4, 500 V
55 A
Bemess.betriebsstrom (le) bei AC-4, 660 V, 690 V
45 A
Bemessungsbetriebsstrom (le) bei DC-1, 110 V
160 A
Bemessungsbetriebsstrom (le) bei DC-1, 220 V
90 A
Bemessungsbetriebsstrom (le) bei DC-1, 60 V
160 A
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
115 A
Bem.betriebsleistg bei AC-3, 240 V, 50 Hz
40 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
55 kW
Bem.betriebsleistg bei AC-3, 415 V, 50 Hz
70 kW
Bemessungsbetriebsleistung bei AC-4, 220/230 V, 50 Hz
17 kW
Bemessungsbetriebsleistung bei AC-4, 240 V, 50 Hz
19 kW
Bemessungsbetriebsleistung bei AC-4, 380/400 V, 50 Hz
28 kW
Bemessungsbetriebsleistung bei AC-4, 415 V, 50 Hz
33 kW
Bemessungsbetriebsleistung bei AC-4, 440 V, 50 Hz
35 kW
Bemessungsbetriebsleistung bei AC-4, 500 V, 50 Hz
40 kW
Bemessungsbetriebsleistung bei AC-4, 660/690 V, 50 Hz
43 kW
Bemess.betriebsleistg (NEMA)
74.6 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Widerstand je Pol
0.6 mΩ
Statische Verlustleistung, stromunabhängig PVS
1.9 W
Abisolierlänge (Hilfsleiter)
10 mm
Abisolierlänge (Hauptleiter)
24 mm
Bemess.kurzschlussstrom (einf. Bemess.)
10 kA, SCCR (UL/CSA)
600 A, max. CB, SCCR (UL/CSA)
600 A, max. Sicherung, SCCR (UL/CSA)
Bemessungskurzschlussstrom (hoher Fehlerstrom bei 480 V)
300/300 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
65 kA, CB, SCCR (UL/CSA)
30/100 kA, Sicherung, SCCR (UL/CSA)
250 A, max. CB, SCCR (UL/CSA)
Bemessungskurzschlussstrom (hoher Fehlerstrom bei 600 V)
30 kA, CB, SCCR (UL/CSA)
300/300 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
350 A, max. CB, SCCR (UL/CSA)
30/100 kA, Sicherung, SCCR (UL/CSA)
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 400 V
250 A gG/gL
Geeignet für
Auch Motoren mit Effizienzklasse IE3
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 690 V
250 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 400 V
250 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 690 V
250 A gG/gL
Zweckbestimmung von Entladungslampen mit Vorschaltgerät
160 A (480V 60Hz 3-phasig, 277V 60Hz 1-phasig)
160 A (600V 60Hz 3-phasig, 347V 60Hz 1-phasig)
Zweckbestimmung der festgelegten Anwendung
690 A, LRA 480 V 60 Hz 3-phasig, 100.000 Zyklen gemäß UL 1995, (UL/CSA)
115 A, FLA 480 V 60 Hz 3-phasig, 100.000 Zyklen gemäß UL 1995, (UL/CSA)
Zweckbestimmung der Aufzugssteuerung
104 A, 240 V 60 Hz 3-phasig, (UL/CSA)
75 PS, 480 V 60 Hz 3-phasig, (UL/CSA)
40 PS, 240 V 60 Hz 3-phasig, (UL/CSA)
92 A, 200 V 60 Hz 3-phasig, (UL/CSA)
96 A, 480 V 60 Hz 3-phasig, (UL/CSA)
100 PS, 600 V 60 Hz 3-phasig, (UL/CSA)
30 PS, 200 V 60 Hz 3-phasig, (UL/CSA)
99 A, 600 V 60 Hz 3-phasig, (UL/CSA)
Zweckbestimmung der Kühlsteuerung (nur CSA)
540 A, LRA 480 V 60 Hz 3-phasig; (CSA)
84 A, FLA 480 V 60 Hz 3-phasig; (CSA)
540 A, LRA 600 V 60 Hz 3-phasig; (CSA)
84 A, FLA 600 V 60 Hz 3-phasig; (CSA)
Zweckbestimmung der Widerstandslufterwärmung
160 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)
160 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)
Zweckbestimmung von Wolframglühlampen
160 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)
160 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)
Konvention. therm. Strom ith b. 40°C (3-polig, off.)
160 A
Konvention. therm. Strom ith b. 50°C (3-polig, off.)
142 A
Konvention. therm. Strom ith b. 60°C (3-polig, off.)
130 A
Bemess.betriebsleistg bei AC-3, 440V, 50Hz
75 kW
Bemessungsbetriebsleistung bei AC-3, 500 V, 50 Hz
85 kW
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
90 kW
Betätigungsspannung
RDC 24: 24 - 27 V DC
Höhe
Max. 2000 m
Betriebsspannung bei AC 50 Hz – min.
230 V
Betriebsspannung bei AC 50 Hz – max.
690 V
Betriebsspannung bei AC 60 Hz – min.
230 V
Betriebsspannung bei AC 60 Hz – max.
690 V
Betriebsspannung bei DC – min.
24 V
Betriebsspannung bei DC – max.
27 V

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
DILMC115(RDC24) XTCEC115G00TD 239741 ES_235910.pdf 1 Mbytes DILMC115(RDC24) XTCEC115G00TD 239741 ES_235910.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
