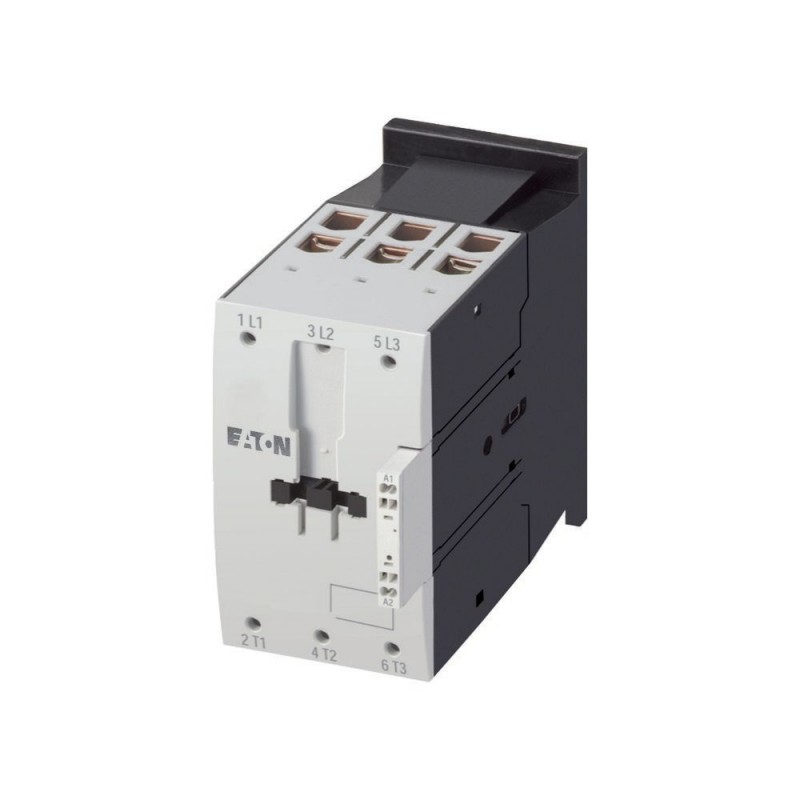

DILMC80(RDC24) 239652 Y7-239652 EATON ELECTRIC Leistungsschütz, 3-polig, 37 kW/400 V/AC3, DC-betätigt

Name: DILMC80(RDC24) 239652 Y7-239652 EATON ELECTRIC Leistungsschütz, 3-polig, 37 kW/400 V/AC3, DC-betätigt
Brand: EATON-MOELLER
SKU: ETN239652
Price: 332.26 EUR
Availability: InStock

0/5 - 0 Opiniones

Artikel-Nr.: DILMC80(RDC24)

Code: 239652

Katalog-Zahl: Y7-239652

Hersteller: EATON-MOELLER

Beschreibung:

Leistungsschütz, 3-polig, 37 kW/400 V/AC3, DC-betätigt

DILMC80(RDC24)

Eaton Moeller® series DILM Leistungsschütz, 3-polig, 380 V 400 V 37 kW, RDC 24: 24 - 27 V DC, Gleichstrombetätigung, Federzugklemmen DILMC80(RDC24)

Schütz, Anwendung: Schütze für Motoren, Schütze bis 170 A, 3-polig, Einsatzart: AC-1: Nicht-induktive oder schwach induktive Lasten, Widerstandsöfen, NAC-3: Normale AC-Induktionsmotoren: Anfahren, Abschalten während des Betriebs, AC-4: Normale AC-Induktionsmotoren: Starten, Stecken, Reversieren, Einstechen, Anschlusstechnik: Federzugklemmen, Hinweise: Auch für Motoren der Effizienzklasse IE3 geeignet., IE3-ready Geräte sind durch das Logo auf der Verpackung gekennzeichnet., Beschreibung: Federzugklemmen an Hilfs- und Steuerstromkreisklemmen, Polzahl: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 80 A , Bemessungsbetriebsstrom AC-1 Konventioneller thermischer Freiluftstrom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 110 A, geschlossen: Ith= 80 A, Bemessungsbetriebsstrom AC-1 Konventioneller thermischer Freiluftstrom, 1-polig offen: Ith= 225 A, gekapselt: Ith= 200 A, Max. Nennleistung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 25 kW, 380 V 400 V: P= 37 kW, 660 V 690 V: P= 63 kW, Max. Leistung für Drehstrommotoren, 50 - 60 Hz AC-4 220 V 230 V: P= 11,5 kW, 380 V 400 V: P= 20 kW, 660 V 690 V: P= 26 kW, Kombinierbar mit Hilfskontakt: DILM150-XHIC(V).., DILM1000-XHIC.., Anleitung: Kontakte nach EN 50 012., Hilfsstrom, Spulenanschlüsse mit Federkraft-Anschlusstechnik., Hauptstromanschlüsse mit Schraubklemmen., Integrierte Entstörschaltung in der Betätigungselektronik, Spannung AC/DC: DC-Betrieb

Mehr Infos

Kategorien
Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Garantie, Reparatur, Umtausch.

Gesamtpreis: $400.21

Stückpreis: $400.21

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Zusätzliche Rabatte für registrierte Kunden. Login oder Registrieren und Preise werden aktualisiert.

Preis berechnen nach der Menge

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL

Related products

▲

Bestseller

▲

Mehr Infos

▲

Allgemeine Spezifikation

Produktname

Eaton Moeller® series DILM Leistungsschütz

Katalognummer

239652

Produkt Länge/Tiefe

160 mm

Produkthöhe

170 mm

Produktbreite

90 mm

Produktgewicht

2.25 kg

Zertifikat(e)

CSA Class No.: 2411-03, 3211-04
IEC/EN 60947
IEC/EN 60947-4-1
UL Category Control No.: NLDX
CSA-C22.2 No. 60947-4-1-14
UL File No.: E29096
CSA File No.: 012528
CE
UL
UL 60947-4-1
CSA
VDE 0660

Kataloghinweise

Kontakte gemäß EN 50012

EAN

4015082396527

Modellcode

DILMC80(RDC24)

Features Functions

Ausstattung:

Schutzbeschaltung in der Betätigungselektronik

Anzahl der Pole

3-polig

General

Anwendung

Leistungsschütze für Motoren

Schutzart

IP00

Rahmengröße

FS4

Lebensdauer, mechanisch

10.000.000 Schaltvorgänge (DC-betätigt)

Betriebsfrequenz

3600 mechanische Schaltspiele/h (DC-betätigt)

Überspannungskategorie

III

Verschmutzungsgrad

Produktkategorie

Schütze

Schutz

Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)

Bemessungsstoßspannungsfestigkeit (Uimp)

8000 V AC

Reststrom

1 mA (bei Ansteuerung von A1 - A2 aus der Elektronik bei 0-Signal)

Widerstand je Pol

0.6 mΩ

Geeignet für

Auch Motoren mit Effizienzklasse IE3

Betriebsklasse

AC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten
AC-4: Käfigläufermotoren: anlassen, einstecken, reversieren, Tippen
AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen

Spannungsart

Gleichstrom

Ambient conditions, mechanical

Schockfestigkeit

5 g, Ö Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
10 g, S Hauptkontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
10 g, S Hauptkontakt, Mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms
5 g, Ö Hilfskontakt, Mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms
7 g, S Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
7 g, S Hilfskontakt, Mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms

Climatic environmental conditions

Höhe

Max. 2000 m

Umgebungsbetriebstemperatur – min

-25 °C

Umgebungsbetriebstemperatur – max

60 °C

Umgebungsbetriebstemperatur (gekapselt) – min

-25 °C

Umgebungsbetriebstemperatur (gekapselt) – max

40 °C

Umgebungstemperatur Lagerung - min

-40 °C

Umgebungstemperatur Lagerung - max

80 °C

Klimafestigkeit

Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Electro magnetic compatibility

Störaussendung

Entspricht EN 60947-1

Störfestigkeit

Entspricht EN 60947-1

Terminal capacities

Anschlussklemmen

Federzugklemmen auf Hilfs- und Steuerleitungsanschlüssen

Anschlusskapazität (Kupferband)

2 x (6 x 16 x 0,8) mm (Anzahl der Segmente x Breite x Stärke), Hauptleiter

Anschlusskapazität (freindrähtig mit Aderendhülse)

2 x (10 - 50) mm², Hauptleiter
1 x (0,75 - 1,5) mm², Steuerstromleitungen, Federzugklemmen
1 x (10 - 70) mm², Hauptleiter
2 x (0,75 - 1,5) mm², Steuerstromleitungen, Federzugklemmen

Anschlusskapazität (feindrähtig)

1 x (0,75 - 2,5) mm², Steuerstromleitungen, Federzugklemmen
2 x (0,75 - 2,5) mm², Steuerstromleitungen, Federzugklemmen

Anschlusskapazität (fest)

1 x (0,75 - 2,5) mm², Steuerstromleitungen, Federzugklemmen
2 x (0,75 - 2,5) mm², Steuerstromleitungen, Federzugklemmen

Anschlusskapazität (ein-/mehrdrähtig AWG)

18 - 14, Steuerstromleitungen, Federzugklemmen
Einfach 8…3/0, Doppelt 8…2/0, Hauptleiter

Anschlusskap. (mehrdräht.)

2 x (16 - 50) mm², Hauptleiter
1 x (16 - 70) mm², Hauptleiter

Abisolierlänge (Hauptleiter)

24 mm

Abisolierlänge (Hilfsleiter)

10 mm

Schr-Grö

5 mm AF, Innensechskant, Anschlussschraube, Hauptleiter
M10, Anschlussschraube, Hauptleiter

Schraubendrehergröße

3,5 mm, Federzugklemmen, Steuerstromleitungen

Anzugsdrehmoment

14 Nm, Schraubklemmen, Hauptleiter

Electrical rating

Bemessungsausschaltvermögen bei 220/230 V

800 A

Bemessungsausschaltvermögen bei 380/400 V

800 A

Bemessungsausschaltvermögen bei 500 V

800 A

Bemessungsausschaltvermögen bei 660/690 V

650 A

Bemessungsbetriebsstrom (le) bei AC-1, 380 V, 400 V, 415 V

110 A

Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V

80 A

Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V

80 A

Bemessungsbetriebsstrom (le) bei AC-3, 440 V

80 A

Bemessungsbetriebsstrom (le) bei AC-3, 500 V

80 A

Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V

65 A

Bemessungsbetriebsstrom (le) bei AC-4, 220 V, 230 V, 240 V

40 A

Bemess.betriebsstrom (le) bei AC-4, 440 V

40 A

Bemessungsbetriebsstrom (le) bei AC-4, 500 V

40 A

Bemess.betriebsstrom (le) bei AC-4, 660 V, 690 V

27 A

Bemessungsbetriebsstrom (le) bei DC-1, 60 V

110 A

Bemessungsbetriebsstrom (le) bei DC-1, 110 V

110 A

Bemessungsbetriebsstrom (le) bei DC-1, 220 V

70 A

Bemessungsisolationsspan. (Ui)

690 V

Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN 60947)

1120 A

Bem.betriebsleistg bei AC-3, 240 V, 50 Hz

27.5 kW

Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz

37 kW

Bem.betriebsleistg bei AC-3, 415 V, 50 Hz

48 kW

Bemess.betriebsleistg bei AC-3, 440V, 50Hz

51 kW

Bemessungsbetriebsleistung bei AC-3, 500 V, 50 Hz

58 kW

Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz

63 kW

Bemessungsbetriebsleistung bei AC-4, 220/230 V, 50 Hz

11.5 kW

Bemessungsbetriebsleistung bei AC-4, 240 V, 50 Hz

13 kW

Bemessungsbetriebsleistung bei AC-4, 415 V, 50 Hz

24 kW

Bemessungsbetriebsleistung bei AC-4, 440 V, 50 Hz

25 kW

Bemessungsbetriebsleistung bei AC-4, 500 V, 50 Hz

29 kW

Bemessungsbetriebsleistung bei AC-4, 660/690 V, 50 Hz

26 kW

Bemessungsbetriebsspannung (Ue) bei AC - max

690 V

Short-circuit rating

Bemess.kurzschlussstrom (einf. Bemess.)

600 A, max. Sicherung, SCCR (UL/CSA)
600 A, max. CB, SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)

Bemessungskurzschlussstrom (hoher Fehlerstrom bei 480 V)

300/300 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
65 kA, CB, SCCR (UL/CSA)
30/100 kA, Sicherung, SCCR (UL/CSA)
250 A, max. CB, SCCR (UL/CSA)

Bemessungskurzschlussstrom (hoher Fehlerstrom bei 600 V)

30/100 kA, Sicherung, SCCR (UL/CSA)
30 kA, CB, SCCR (UL/CSA)
300/300 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
350 A, max. CB, SCCR (UL/CSA)

Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 400 V

250 A gG/gL

Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 690 V

200 A gG/gL

Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 400 V

160 A gG/gL

Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 690 V

160 A gG/gL

Conventional thermal current Ith

Konvention. therm. Strom ith (1-polig, gekaps.)

200 A

Konvention. therm. Strom ith (3-polig, gekaps.)

80 A

Konvention. therm. Strom ith b. 55°C (3-polig, off.)

94 A

Konvention. therm. Strom ith der Hptkontakte (1-polig, offen)

225 A

Switching capacity

Schaltvermögen (Hauptkontakte, allgemeine Anwendung)

125 A, Maximale Motorleistung (UL/CSA)

Magnet system

Lichtbogenzeit

15 ms

Abfallspannung

Mindestens geglätteter zweiph. Brückengleichrichter oder dreiph. Gleichrichter
0,6 - 0,15 x UC, DC-betätigt

Einschaltdauer

100%

Anzugsspannung

24 - 27 V DC (RDC 24)
0,7 - 1,2 V DC x Uc

Leistungsaufnahme (Anzug) bei DC

90 W

Leistungsaufnahme (Halteleistung) bei DC

1.5 W

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min

0 V

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max

0 V

Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min

0 V

Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max

0 V

Bemessungssteuerspeisespannung (Us) bei DC - min

24 V

Bemessungssteuerspeisespannung (Us) bei DC - max

27 V

Schaltzeit (DC-betätigt, Schließer, Schließzeit) - max

45 ms

Schaltzeit (DC-betätigt, Schließer, Öffnungszeit) - max

34 ms

Motor rating

Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig

7.5 HP

Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig

25 HP

Zugeordnete Motorleistung bei 230/240 V, 60 Hz, 1-phasig

15 HP

Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig

30 HP

Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig

60 HP

Zugeordnete Motorleistung bei 575/600 V, 60 Hzm 3-phasig

75 HP

Communication

Verbindung

Federzugklemmen
Schraubklemmen

Anbindung an SmartWire-DT

Nein

Contacts

Anzahl der Hilfskontakte (Öffner)

Anzahl Hilfskontakte (Schließer)

Safety

Sichere Trng

690 V AC, Zwischen Spule und Kontakten, Entspricht EN 61140
690 V AC, Zwischen den Kontakten, Entspricht EN 61140

Special purpose ratings

Zweckbestimmung von Entladungslampen mit Vorschaltgerät

100 A (480V 60Hz 3-phasig, 277V 60Hz 1-phasig)
100 A (600V 60Hz 3-phasig, 347V 60Hz 1-phasig)

Zweckbestimmung der festgelegten Anwendung

80 A, FLA 480 V 60 Hz 3-phasig, 100.000 Zyklen gemäß UL 1995, (UL/CSA)
480 A, LRA 480 V 60 Hz 3-phasig, 100.000 Zyklen gemäß UL 1995, (UL/CSA)

Zweckbestimmung der Aufzugssteuerung

25 PS, 240 V 60 Hz 3-phasig, (UL/CSA)
50 PS, 480 V 60 Hz 3-phasig, (UL/CSA)
68 A, 240 V 60 Hz 3-phasig, (UL/CSA)
20 PS, 200 V 60 Hz 3-phasig, (UL/CSA)
65 A, 480 V 60 Hz 3-phasig, (UL/CSA)
62,1 A, 200 V 60 Hz 3-phasig, (UL/CSA)
60 PS, 600 V 60 Hz 3-phasig, (UL/CSA)
62 A, 600 V 60 Hz 3-phasig, (UL/CSA)

Zweckbestimmung der Kühlsteuerung (nur CSA)

70 A, FLA 600 V 60 Hz 3-phasig; (CSA)
420 A, LRA 600 V 60 Hz 3-phasig; (CSA)
540 A, LRA 480 V 60 Hz 3-phasig; (CSA)
90 A, FLA 480 V 60 Hz 3-phasig; (CSA)

Zweckbestimmung der Widerstandslufterwärmung

100 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)
100 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)

Zweckbestimmung von Wolframglühlampen

100 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)
100 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)

Design verification

Geräteverlustleistung, stromabhängig pvid

9 W

Verlustleistungskapazität Pdiss

0 W

Verlustleistung pro Pol, stromabhängig, Pvid

3 W

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)

80 A

Statische Verlustleistung, stromunabhängig PVS

1.5 W

10.2.2 Korrosionsbeständigkeit
