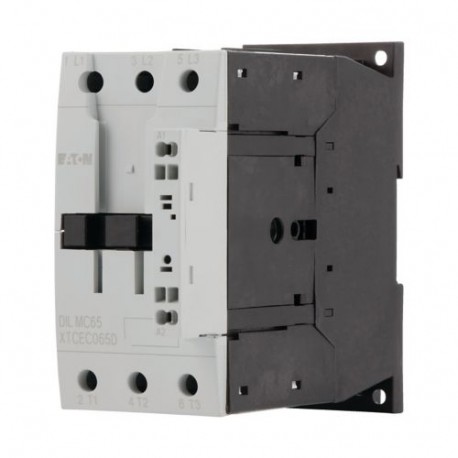

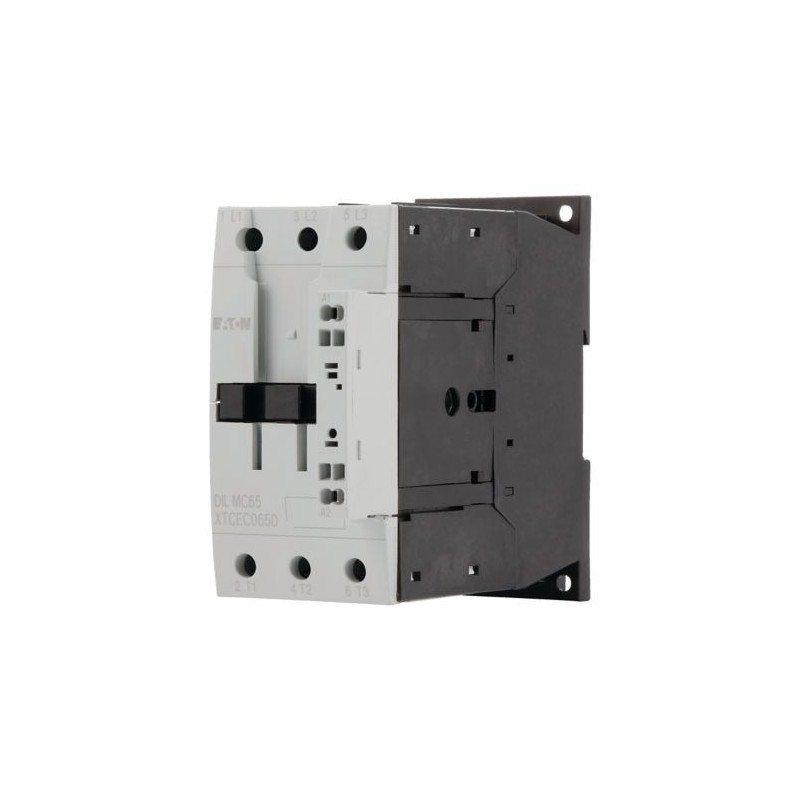

Normen und Bestimmungen
IEC/EN 60947, VDE 0660, UL, CSA
Lebensdauer, mechanischDC-betätigt [Schaltspiele]
10 x 106
Schalthäufigkeit, mechanischDC-betätigt [Schaltspiele/h]
5000
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperaturoffen
-25 - +60 °C
Umgebungstemperaturgekapselt
- 25 - 40 °C
UmgebungstemperaturLagerung
- 40 - 80 °C
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msHauptschaltgliederSchließer
10 g
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msHilfsschaltgliederSchließer
7 g
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msHilfsschaltgliederÖffner
5 g
Schockfestigkeit (IEC/EN 60068-2-27) bei TischmontageHalbsinusstoß 10 msHauptschaltgliederSchließer
10 g
Schockfestigkeit (IEC/EN 60068-2-27) bei TischmontageHalbsinusstoß 10 msHilfsschaltgliederSchließer
7 g
Schockfestigkeit (IEC/EN 60068-2-27) bei TischmontageHalbsinusstoß 10 msHilfsschaltgliederÖffner
5 g
Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
finger- und handrückensicher
Aufstellungshöhe
max. 2000 m
GewichtDC-betätigt
1.042 kg
Anschlusstechnik SchraubanschlussAnschlussquerschnitte Hauptleitereindrähtig
1 x (0.75 - 16)
2 x (0.75 - 16) mm2
Anschlusstechnik SchraubanschlussAnschlussquerschnitte Hauptleiterfeindrähtig mit Aderendhülse
1 x (0.75 - 35)
2 x (0.75 - 25) mm2
Anschlusstechnik SchraubanschlussAnschlussquerschnitte Hauptleitermehrdrähtig
1 x (16 - 50)
2 x (16 - 35) mm2
Anschlusstechnik SchraubanschlussAnschlussquerschnitte Hauptleiterein- oder mehrdrähtig
single 14 - 1, double 14 - 2 AWG
Anschlusstechnik SchraubanschlussAnschlussquerschnitte HauptleiterBand [Lamellenzahl x Breite x Dicke ]
2 x (6 x 9 x 0.8) mm
Anschlusstechnik SchraubanschlussAnschlussquerschnitte HauptleiterAbisolierlänge
14 mm
Anschlusstechnik SchraubanschlussAnschlussquerschnitte HauptleiterAnschlussschraube
M6
Anschlusstechnik SchraubanschlussAnschlussquerschnitte HauptleiterAnzugsdrehmoment
3.3 Nm
Anschlusstechnik SchraubanschlussAnschlussquerschnitte HauptleiterWerkzeugPozidriv-Schraubendreher
2 Größe
Anschlusstechnik SchraubanschlussAnschlussquerschnitte HauptleiterWerkzeugSchlitzschraubendreher
0.8 x 5.5
1 x 6 mm
Anschlusstechnik FederzugklemmenAnschlussquerschnitte Hilfsleiterfeindrähtig
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Anschlusstechnik FederzugklemmenAnschlussquerschnitte Hilfsleiterfeindrähtig mit Aderendhülse
1 x (0.75 - 1.5)
2 x (0.75 - 1.5) mm2
Anschlusstechnik FederzugklemmenAnschlussquerschnitte Hilfsleiterein- oder mehrdrähtig
18 - 14 AWG
Anschlusstechnik FederzugklemmenAnschlussquerschnitte HilfsleiterAbisolierlänge
10 mm
Anschlusstechnik FederzugklemmenWerkzeugSchraubendreherklingenbreite
3.5 mm
Bemessungsstoßspannungsfestigkeit [Uimp]
8000 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung [Ui]
690 V AC
Bemessungsbetriebsspannung [Ue]
690 V AC
Sichere Trennung nach EN 61140zwischen Spule und Kontakten
440 V AC
Sichere Trennung nach EN 61140zwischen den Kontakten
440 V AC
Einschaltvermögen (cos ϕ nach IEC/EN 60947) [bis 690 V]
910 A
Ausschaltvermögen220 V 230 V
650 A
Ausschaltvermögen380 V 400 V
650 A
Ausschaltvermögen500 V
650 A
Ausschaltvermögen660 V 690 V
370 A
KurzschlussfestigkeitKurzschlussschutz max. SchmelzsicherungZuordnungsart „2“400 V [gG/gL 500 V]
125 A
KurzschlussfestigkeitKurzschlussschutz max. SchmelzsicherungZuordnungsart „2“690 V [gG/gL 690 V]
80 A
KurzschlussfestigkeitKurzschlussschutz max. SchmelzsicherungZuordnungsart „1“400 V [gG/gL 500 V]
250 A
KurzschlussfestigkeitKurzschlussschutz max. SchmelzsicherungZuordnungsart „1“690 V [gG/gL 690 V]
100 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 40 °C [Ith=Ie]
98 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 50 °C [Ith=Ie]
88 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 55 °C [Ith=Ie]
83 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 60 °C [Ith=Ie]
80 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzgekapselt [Ith]
72 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom 1-poligoffen [Ith]
200 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom 1-poliggekapselt [Ith]
180 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 HzHinweis
Bei maximal zulässiger Umgebungstemperatur (offen).
Auch nach AC-3e geprüft.
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz220 V 230 V [Ie]
65 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz240 V [Ie]
65 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz380 V 400 V [Ie]
65 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz415 V [Ie]
65 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz440 V [Ie]
65 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz500 V [Ie]
65 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz660 V 690 V [Ie]
37 A
AC-3Bemessungsbetriebsstromoffen, 3-polig, 50 - 60 Hz380 V 400 V [Ie]
65 A
AC-3Bemessungsbetriebsleistung [P]220 V 230 V [P]
20 kW
AC-3Bemessungsbetriebsleistung [P]240 V [P]
22 kW
AC-3Bemessungsbetriebsleistung [P]380 V 400 V [P]
30 kW
AC-3Bemessungsbetriebsleistung [P]415 V [P]
39 kW
AC-3Bemessungsbetriebsleistung [P]440 V [P]
41 kW
AC-3Bemessungsbetriebsleistung [P]500 V [P]
47 kW
AC-3Bemessungsbetriebsleistung [P]660 V 690 V [P]
35 kW
AC-4offen, 3-polig, 50 - 60 Hz220 V 230 V [Ie]
25 A
AC-4offen, 3-polig, 50 - 60 Hz240 V [Ie]
25 A
AC-4offen, 3-polig, 50 - 60 Hz380 V 400 V [Ie]
25 A
AC-4offen, 3-polig, 50 - 60 Hz415 V [Ie]
25 A
AC-4offen, 3-polig, 50 - 60 Hz440 V [Ie]
25 A
AC-4offen, 3-polig, 50 - 60 Hz500 V [Ie]
25 A
AC-4offen, 3-polig, 50 - 60 Hz660 V 690 V [Ie]
20 A
AC-4Bemessungsbetriebsleistung [P]220 V 230 V [P]
7 kW
AC-4Bemessungsbetriebsleistung [P]240 V [P]
7.5 kW
AC-4Bemessungsbetriebsleistung [P]380 V 400 V [P]
12 kW
AC-4Bemessungsbetriebsleistung [P]415 V [P]
13 kW
AC-4Bemessungsbetriebsleistung [P]440 V [P]
14 kW
AC-4Bemessungsbetriebsleistung [P]500 V [P]
16 kW
AC-4Bemessungsbetriebsleistung [P]660 V 690 V [P]
17 kW
Bemessungsbetriebsstrom IeoffenDC-160 V [Ie]
72 A
Bemessungsbetriebsstrom IeoffenDC-1110 V [Ie]
72 A
Bemessungsbetriebsstrom IeoffenDC-1220 V [Ie]
65 A
3-polig, bei Ith(60°)
25.9 W
Stromwärmeverluste bei Ienach AC-3/400 V
17.1 W
SpannungssicherheitDC-betätigt [Anzug]
0.7 - 1.2 x Uc
SpannungssicherheitHinweis
RDC 24 (Umin24 V DC/Umax27 V DC)
Beispiel: US= 0.7 x Umin- 1.2 x Umax/ US= 0.7 x 24 V - 1.2 x 27 V DC
SpannungssicherheitDC-betätigt [Abfall]
0.15 - 0.6 x Uc
SpannungssicherheitHinweis
mindestens geglättete Zweipulsbrückengleichrichter oder Drehstrom-Gleichrichter
Leistungsaufnahme der Spule im kalten Zustand und 1.0 x USDC-betätigt [Anzug]
24 W
Leistungsaufnahme der Spule im kalten Zustand und 1.0 x USDC-betätigt [Halten]
1 W
Schaltzeiten bei 100 % US(Richtwerte)HauptschaltgliederDC-betätigtSchließzeitSchließzeit
< 54 ms
Schaltzeiten bei 100 % US(Richtwerte)HauptschaltgliederDC-betätigtÖffnungszeitÖffnungszeit
< 24 ms
Schaltzeiten bei 100 % US(Richtwerte)Lichtbogenzeit
10 ms
Elektromagnetische Verträglichkeit (EMV)
Störaussendung
nach EN 60947-1
Störfestigkeit
nach EN 60947-1
Approbierte Leistungsdaten
Schaltvermögenmaximale Motorleistung3-phasig200 V
208 V
20 HP
Schaltvermögenmaximale Motorleistung3-phasig230 V
240 V
25 HP
Schaltvermögenmaximale Motorleistung3-phasig460 V
480 V
50 HP
Schaltvermögenmaximale Motorleistung3-phasig575 V
600 V
60 HP
Schaltvermögenmaximale Motorleistung1-phasig115 V
120 V
5 HP
Schaltvermögenmaximale Motorleistung1-phasig230 V
240 V
15 HP
SchaltvermögenGeneral use
88 A
Short Circuit Current RatingBasic RatingSCCR
10 kA
Short Circuit Current RatingBasic Ratingmax. Fuse
250 A
Short Circuit Current RatingBasic Ratingmax. CB
250 A
Short Circuit Current Rating480 V High FaultSCCR (fuse)
30/100 kA
Short Circuit Current Rating480 V High Faultmax. Fuse
250/150 Class J A
Short Circuit Current Rating480 V High FaultSCCR (CB)
65 kA
Short Circuit Current Rating480 V High Faultmax. CB
100 A
Short Circuit Current Rating600 V High FaultSCCR (fuse)
30/100 kA
Short Circuit Current Rating600 V High Faultmax. Fuse
250/150 Class J A
Short Circuit Current Rating600 V High FaultSCCR (CB)
30 kA
Short Circuit Current Rating600 V High Faultmax. CB
250 A
Special Purpose RatingsElectrical Discharge Lamps (Ballast)480V 60Hz 3phase, 277V 60Hz 1phase
88 A
Special Purpose RatingsElectrical Discharge Lamps (Ballast)600V 60Hz 3phase, 347V 60Hz 1phase
88 A
Special Purpose RatingsIncandescent Lamps (Tungsten)480V 60Hz 3phase, 277V 60Hz 1phase
88 A
Special Purpose RatingsIncandescent Lamps (Tungsten)600V 60Hz 3phase, 347V 60Hz 1phase
88 A
Special Purpose RatingsResistance Air Heating480V 60Hz 3phase, 277V 60Hz 1phase
88 A
Special Purpose RatingsResistance Air Heating600V 60Hz 3phase, 347V 60Hz 1phase
88 A
Special Purpose RatingsDefinite Purpose Ratings (100,000 cycles acc. to UL 1995)LRA 480V 60Hz 3phase
390 A
Special Purpose RatingsDefinite Purpose Ratings (100,000 cycles acc. to UL 1995)FLA 480V 60Hz 3phase
65 A
Special Purpose RatingsElevator Control200V 60Hz 3phase
10 HP
Special Purpose RatingsElevator Control200V 60Hz 3phase
32.2 A
Special Purpose RatingsElevator Control240V 60Hz 3phase
15 HP
Special Purpose RatingsElevator Control240V 60Hz 3phase
42 A
Special Purpose RatingsElevator Control480V 60Hz 3phase
30 HP
Special Purpose RatingsElevator Control480V 60Hz 3phase
40 A
Special Purpose RatingsElevator Control600V 60Hz 3phase
40 HP
Special Purpose RatingsElevator Control600V 60Hz 3phase
41 A
