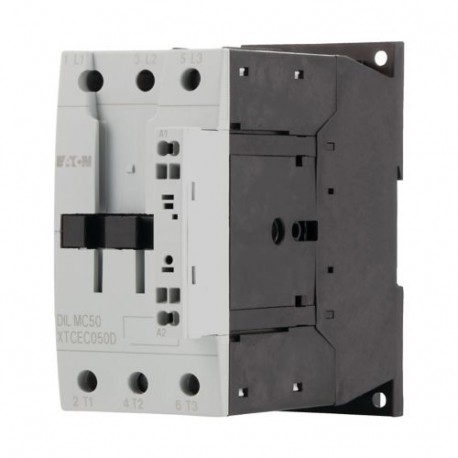

DILMC50(RDC24) 278009 Y7-278009 EATON ELECTRIC Leistungsschütz, 3-polig, 22 kW/400 V/AC3, DC-betätigt

Name: DILMC50(RDC24) 278009 Y7-278009 EATON ELECTRIC Leistungsschütz, 3-polig, 22 kW/400 V/AC3, DC-betätigt
Brand: EATON-MOELLER
SKU: ETN278009
Price: 227.02 EUR
Availability: InStock

0/5 - 0 Opiniones

Artikel-Nr.: DILMC50(RDC24)

Code: 278009

Katalog-Zahl: Y7-278009

Hersteller: EATON-MOELLER

Beschreibung:

Leistungsschütz, 3-polig, 22 kW/400 V/AC3, DC-betätigt

DILMC50(RDC24)

Eaton Moeller® series DILM Leistungsschütz, 3-polig, 380 V 400 V 22 kW, RDC 24: 24 - 27 V DC, Gleichstrombetätigung, Federzugklemmen DILMC50(RDC24)

Schütz, Anwendung: Schütze für Motoren, Schütze bis 170 A, 3-polig, Einsatzart: AC-1: Nicht-induktive oder schwach induktive Lasten, Widerstandsöfen, NAC-3: Normale AC-Induktionsmotoren: Anfahren, Abschalten während des Betriebs, AC-4: Normale AC-Induktionsmotoren: Starten, Stecken, Reversieren, Einstechen, Anschlusstechnik: Federzugklemmen, Hinweise: Auch für Motoren der Effizienzklasse IE3 geeignet., IE3-ready Geräte sind durch das Logo auf der Verpackung gekennzeichnet., Beschreibung: Federzugklemmen an Hilfs- und Steuerstromkreisklemmen, Polzahl: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 50 A , Bemessungsbetriebsstrom AC-1 Konventioneller thermischer Freiluftstrom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 80 A, geschlossen: Ith= 58 A, Bemessungsbetriebsstrom AC-1 Konventioneller thermischer Freiluftstrom, 1-polig offen: Ith= 162 A, geschlossen: Ith= 145 A, Max. Nennleistung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 15,5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW, Max. Leistung für Drehstrommotoren, 50 - 60 Hz AC-4 220 V 230 V: P= 6 kW, 380 V 400 V: P= 10 kW, 660 V 690 V: P= 14 kW, Kombinierbar mit Hilfskontakt: DILM150-XHIC(V).., DILM1000-XHIC.., Anleitung: Kontakte nach EN 50 012., Hilfsstrom, Spulenanschlüsse mit Federkraft-Anschlusstechnik., Hauptstromanschlüsse mit Schraubklemmen., Integrierte Entstörschaltung in der Betätigungselektronik, Spannung AC/DC: DC-Betrieb

Mehr Infos

Kategorien
Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Garantie, Reparatur, Umtausch.

Gesamtpreis: $273.40

Stückpreis: $273.40

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Zusätzliche Rabatte für registrierte Kunden. Login oder Registrieren und Preise werden aktualisiert.

Preis berechnen nach der Menge

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL

Related products

▲

Bestseller

▲

Mehr Infos

▲

Allgemeine Spezifikation

Produktname

Eaton Moeller® series DILM Leistungsschütz

Katalognummer

278009

Produkt Länge/Tiefe

132.1 mm

Produkthöhe

115 mm

Produktbreite

55 mm

Produktgewicht

1.042 kg

Zertifikat(e)

CE
VDE 0660
CSA Class No.: 2411-03, 3211-04
CSA File No.: 012528
UL 60947-4-1
UL Category Control No.: NLDX
IEC/EN 60947-4-1
CSA-C22.2 No. 60947-4-1-14
UL File No.: E29096
UL
IEC/EN 60947
CSA

Kataloghinweise

Kontakte gemäß EN 50012

EAN

4015082780098

Modellcode

DILMC50(RDC24)

Merkmale und Funktionen

Ausstattung:

Schutzbeschaltung in der Betätigungselektronik

Anzahl der Pole

3-polig

Allgemein

Anwendung

Leistungsschütze für Motoren

Schutzart

IP00

Rahmengröße

FS3

Lebensdauer, mechanisch

10.000.000 Schaltvorgänge (DC-betätigt)

Verbindung

Federzugklemmen
Schraubklemmen

Betriebsfrequenz

5000 mechanische Schaltspiele/h (DC-betätigt)

Überspannungskategorie

III

Verschmutzungsgrad

Produktkategorie

Schütze

Schutz

Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)

Bemessungsstoßspannungsfestigkeit (Uimp)

8000 V AC

Widerstand je Pol

1.9 mΩ

Geeignet für

Auch Motoren mit Effizienzklasse IE3

Betriebsklasse

AC-4: Käfigläufermotoren: Starten, Gegenstrombremsen, reversieren, tippen
AC-3: Käfigläufermotoren: Starten, Ausschalten während des Laufens
AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen

Spannungsart

Umgebungsbedingungen, Mechanik

Schockfestigkeit

7 g, S-Hilfsschalter, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
10 g, S-Hauptkontakt, mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms
5 g, Ö-Hilfsschalter, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
7 g, S-Hilfsschalter, mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms
10 g, S-Hauptkontakt, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
5 g, Ö-Hilfsschalter, mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms

Klimatische Umweltbedingungen

Höhe

Max. 2000 m

Umgebungsbetriebstemperatur – min

-25 °C

Umgebungsbetriebstemperatur – max

60 °C

Umgebungsbetriebstemperatur (gekapselt) – min

25 °C

Umgebungsbetriebstemperatur (gekapselt) – max

40 °C

Umgebungstemperatur Lagerung - min

40 °C

Umgebungstemperatur Lagerung - max

80 °C

Klimafestigkeit

Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Elektromagnetische Verträglichkeit

Störaussendung

Entspricht EN 60947-1

Störfestigkeit

Entspricht EN 60947-1

Anschlussquerschnitte

Anschlussklemmen

Federzugklemmen auf Hilfs- und Steuerleitungsanschlüssen

Anschlusskapazität (Kupferband)

2 x (6 x 9 x 0,8) mm (Anzahl der Segmente x Breite x Stärke), Hauptleiter

Anschlusskapazität (freindrähtig mit Aderendhülse)

1 x (0,75 - 35) mm², Hauptleiter
1 x (0,75 - 1,5) mm², Steuerstromleitungen, Federzugklemmen
2 x (0,75 - 1,5) mm², Steuerstromleitungen, Federzugklemmen
2 x (0,75 - 25) mm², Hauptleiter

Anschlusskapazität (feindrähtig)

2 x (0,75 - 2,5) mm², Steuerstromleitungen, Federzugklemmen
1 x (0,75 - 2,5) mm², Steuerstromleitungen, Federzugklemmen

Anschlusskapazität (fest)

1 x (0,75 - 16) mm², Hauptleiter
2 x (0,75 - 16) mm², Hauptleiter
1 x (0,75 - 2,5) mm², Steuerstromleitungen, Federzugklemmen
2 x (0,75 - 2,5) mm², Steuerstromleitungen, Federzugklemmen

Anschlusskapazität (ein-/mehrdrähtig AWG)

18 - 14, Steuerstromleitungen, Federzugklemmen
Einfach 14 - 1, Zweifach 14 - 2, Hauptleiter

Anschlusskap. (mehrdräht.)

2 x (16 - 35) mm², Hauptleiter
1 x (16 - 50) mm², Hauptleiter

Abisolierlänge (Hauptleiter)

14 mm

Abisolierlänge (Hilfsleiter)

10 mm

Schr-Grö

M6, Anschlussschraube, Hauptleiter

Schraubendrehergröße

0,8 x 5,5/1 x 6 mm, Anschlussschraube, Hauptleiter, Schlitzschraubendreher
2, Anschlussschraube, Hauptleiter, Pozidriv-Schraubendreher
3,5 mm, Federzugklemmen, Steuerstromleitungen

Anzugsdrehmoment

3,3 Nm, Schraubklemmen, Hauptleiter

Bemessungswerte

Bemessungsausschaltvermögen bei 220/230 V

500 A

Bemessungsausschaltvermögen bei 380/400 V

500 A

Bemessungsausschaltvermögen bei 500 V

500 A

Bemessungsausschaltvermögen bei 660/690 V

320 A

Bemessungsbetriebsstrom (le) bei AC-1, 380 V, 400 V, 415 V

80 A

Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V

50 A

Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V

50 A

Bemessungsbetriebsstrom (le) bei AC-3, 440 V

50 A

Bemessungsbetriebsstrom (le) bei AC-3, 500 V

50 A

Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V

32 A

Bemessungsbetriebsstrom (le) bei AC-4, 220 V, 230 V, 240 V

21 A

Bemess.betriebsstrom (le) bei AC-4, 440 V

21 A

Bemessungsbetriebsstrom (le) bei AC-4, 500 V

21 A

Bemess.betriebsstrom (le) bei AC-4, 660 V, 690 V

17 A

Bemessungsbetriebsstrom (le) bei DC-1, 60 V

60 A

Bemessungsbetriebsstrom (le) bei DC-1, 110 V

50 A

Bemessungsbetriebsstrom (le) bei DC-1, 220 V

45 A

Bemessungsisolationsspan. (Ui)

690 V

Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN 60947)

700 A

Bem.betriebsleistg bei AC-3, 240 V, 50 Hz

17 kW

Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz

22 kW

Bem.betriebsleistg bei AC-3, 415 V, 50 Hz

30 kW

Bemess.betriebsleistg bei AC-3, 440V, 50Hz

32 kW

Bemessungsbetriebsleistung bei AC-3, 500 V, 50 Hz

36 kW

Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz

30 kW

Bemessungsbetriebsleistung bei AC-4, 220/230 V, 50 Hz

6 kW

Bemessungsbetriebsleistung bei AC-4, 240 V, 50 Hz

6.5 kW

Bemessungsbetriebsleistung bei AC-4, 415 V, 50 Hz

11 kW

Bemessungsbetriebsleistung bei AC-4, 440 V, 50 Hz

12 kW

Bemessungsbetriebsleistung bei AC-4, 500 V, 50 Hz

13 kW

Bemessungsbetriebsleistung bei AC-4, 660/690 V, 50 Hz

14 kW

Bemessungsbetriebsspannung (Ue) bei AC - max

690 V

Kurzschlussfestigkeit

Bemess.kurzschlussstrom (einf. Bemess.)

250 A, max. Sicherung, SCCR (UL/CSA)
250 A, max. CB, SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)

Bemessungskurzschlussstrom (hoher Fehlerstrom bei 480 V)

30/100 kA, Sicherung, SCCR (UL/CSA)
250/150 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
65 kA, CB, SCCR (UL/CSA)
100 A, max. CB, SCCR (UL/CSA)

Bemessungskurzschlussstrom (hoher Fehlerstrom bei 600 V)

30 kA, CB, SCCR (UL/CSA)
250 A, max. CB, SCCR (UL/CSA)
30/100 kA, Sicherung, SCCR (UL/CSA)
250/150 A, Klasse J, max. Sicherung, SCCR (UL/CSA)

Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 400 V

160 A gG/gL

Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 690 V

80 A gG/gL

Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 400 V

80 A gG/gL

Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 690 V

63 A gG/gL

Konvention. therm. Strom ith

Konvention. therm. Strom ith (1-polig, gekaps.)

145 A

Konvention. therm. Strom ith (3-polig, gekaps.)

58 A

Konvention. therm. Strom ith b. 55°C (3-polig, off.)

68 A

Konvention. therm. Strom ith der Hptkontakte (1-polig, offen)

162 A

Schaltvermögen

Schaltvermögen (Hauptkontakte, allgemeine Anwendung)

80 A, Maximale Motorleistung (UL/CSA)

Magnetsystem

Lichtbogenzeit

10 ms

Abfallspannung

Mindestens geglätteter zweiph. Brückengleichrichter oder dreiph. Gleichrichter
0,6 - 0,15 x UC, DC-betätigt

Einschaltdauer

100 %

Anzugsspannung

0,7 - 1,2 V DC x Uc
24 - 27 V DC (RDC 24)

Leistungsaufnahme (Anzug) bei DC

24 W

Leistungsaufnahme (Halteleistung) bei DC

1 W

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min

0 V

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max

0 V

Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min

0 V

Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max

0 V

Bemessungssteuerspeisespannung (Us) bei DC - min

24 V

Bemessungssteuerspeisespannung (Us) bei DC - max

27 V

Schaltzeit (DC-betätigt, Schließer, Schließzeit) - max

54 ms

Schaltzeit (DC-betätigt, Schließer, Öffnungszeit) - max

24 ms

Bemessungsbetriebsleistung

Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig

3 HP

Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig

15 HP

Zugeordnete Motorleistung bei 230/240 V, 60 Hz, 1-phasig

10 HP

Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig

20 HP

Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig

40 HP

Zugeordnete Motorleistung bei 575/600 V, 60 Hzm 3-phasig

50 HP

Kommunikation

Anbindung an SmartWire-DT

Nein

Ansprechpartner

Anzahl der Hilfskontakte (Öffner)

Anzahl Hilfskontakte (Schließer)

Arbeitssicherheit

Sichere Trng

440 V AC, Zwischen den Kontakten, Entspricht EN 61140
440 V AC, Zwischen Spule und Kontakten, Entspricht EN 61140

Bemessungsdaten für besondere Anwendungen

Zweckbestimmung von Entladungslampen mit Vorschaltgerät

79 A (480V 60Hz 3-phasig, 277V 60Hz 1-phasig)
79 A (600V 60Hz 3-phasig, 347V 60Hz 1-phasig)

Zweckbestimmung der Aufzugssteuerung

40 HP, 600 V, 60 Hz, 3-ph, (UL/CSA)
10 HP, 200 V, 60 Hz, 3-ph, (UL/CSA)
32.2 A, 200 V, 60 Hz, 3-ph, (UL/CSA)
40 A, 480 V, 60 Hz, 3-ph, (UL/CSA)
15 HP, 240 V, 60 Hz, 3-ph, (UL/CSA)
42 A, 240 V, 60 Hz, 3-ph, (UL/CSA)
30 HP, 480 V, 60 Hz, 3-ph, (UL/CSA)
41 A, 600 V, 60 Hz, 3-ph, (UL/CSA)

Zweckbestimmung der Widerstandslufterwärmung

79 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)
79 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)

Zweckbestimmung von Wolframglühlampen

74 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)
74 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid

9.9 W

Verlustleistungskapazität Pdiss

0 W

Verlustleistung pro Pol, stromabhängig, Pvid

3.3 W

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)

50 A

Statische Verlustleistung, stromunabhängig PVS

1 W

10.2.2 Korrosionsbeständigkeit
