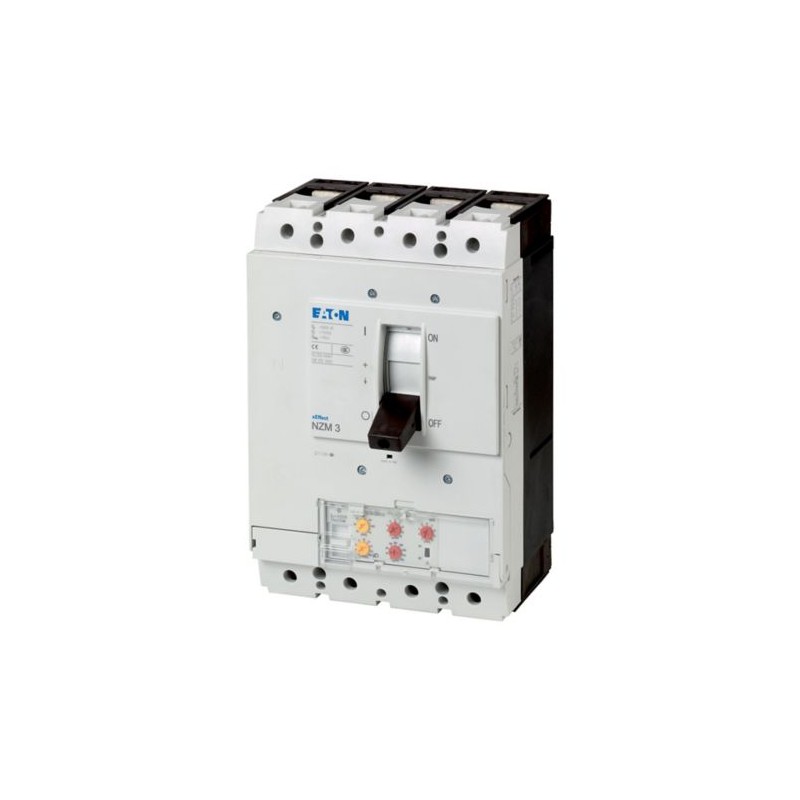

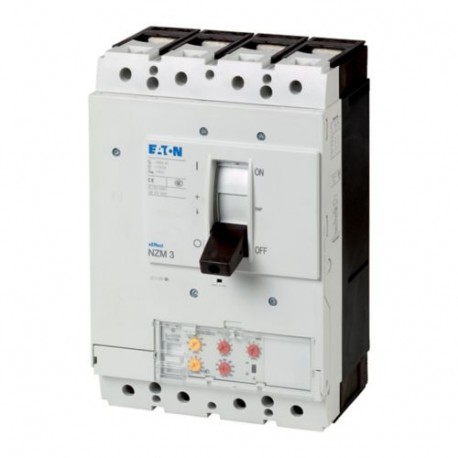

NZMN3-4-VE400 265957 Y7-265957 EATON ELECTRIC Leistungsschalter, 4p, 400A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZMN3-4-VE400 265957 Y7-265957 EATON ELECTRIC Leistungsschalter, 4p, 400A

NZMN3-4-VE400

265957

Y7-265957

EATON-MOELLER

Leistungsschalter, 4p, 400A

NZMN3-4-VE400

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 4p, 400A, NZMN3-4-VE400

Leistungsschalter NZM3, 4-polig, Schaltvermögen 400/415 V 50 Hz( Icu ): 50 kA, Bemessungsstrom = Bemessungsstrom ohne Unterbrechung Bemessungsstrom = Bemessungsdauerstrom ( In = Iu ): 400 A, Einbauart: Fest, Schraubanschluss, Norm/Zulassung: IEC, Schutzfunktion: Systeme, Kabel, Selektivitäts- und Generatorschutz

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $3,051.11
Stückpreis: $3,051.11
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM elektronischer Kompaktleistungsschalter
Katalognummer
265957
Produkt Länge/Tiefe
166 mm
Produkthöhe
275 mm
Produktbreite
185 mm
Produktgewicht
8.964 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC
IEC/EN 60947
EAN
4015082659578
Modellcode
NZMN3-4-VE400

Produktspezifikationen

Typ
Leistungsschalter
Besondere Merkmale
Anwendung
Einsatz in ungeerdeten Netzen bei 690 V
Stromstärkewert
400 A
Betriebsspannung
690 V - 690 V
Leistungsschalter-Rahmentyp
NZM3
Merkmale
Motorantrieb optional
Schutzeinheit
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Montagemethode
Einbaugerät Festeinbautechnik
Fest
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Verlustleistung des Betriebsmittels, stromabhängig
72 W
Betriebsklasse
A (IEC/EN 60947-2)
Isolierung
300 V AC (zwischen den Hilfskontakten)
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Berührungsschutz
finger- und handrückensicher nach DIN EN 50274/VDE 0106 Teil 110
Schutzart
IP20 (Basisschutzklasse, im Bereich Bedienelemente)
IP20
Energie-Einspeiserichtung
beliebig
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubanschluss
Nennstrom des Neutralleiters
200 % des Phasenleiters
Lebensdauer, mechanisch
15000 Schaltvorgänge
Überspannungskategorie
III
Schutzart (IP), Vorderseite
IP66 (mit Türkupplungsdrehgriff)
IP40 (mit Blendrahmen)
Schutzart (Anschlussklemmen)
IP10 (Tunnelanschlussklemme)
IP00 (Leiterabschlüsse, Phasentrenner und Bandanschluss)
Anzahl der Pole
4-polig
Anschlusskapazität (Kupferstreifen)
10 Segmente mit 50 mm x 1 mm (2x) an der Breitenerweiterung auf der Rückseite
Min. 6 Segmente à 16 mm x 0,8 mm an der Box-Anschlussklemme
Max. 10 Segmente 32 mm x 1 mm + 5 Segmente 32 mm x 1 mm am rückseitigen Anschluss (gestanzt)
Min. 6 Segmente à 16 mm x 0,8 mm am rückseitigen Anschluss (gestanzt)
Max. 10 Segmente 24 mm x 1 mm + 5 Segmente 24 mm x 1 mm
Max. 8 Segmente à 24 mm x 1 mm (2x) an der Box-Anschlussklemme
Lebensdauer, elektrisch
5000 Schaltvorgänge bei 400 V AC-1
5000 Schaltvorgänge bei 415 V AC-1
2000 Schaltvorgänge bei 400 V AC-3
2000 Schaltvorgänge bei 415 V AC-3
3000 Schaltvorgänge bei 690 V AC-1
2000 Schaltvorgänge bei 690 V AC-3
Funktionen
Anlagen-, Kabel-, Selektiv- und Generatorschutz
Schockfestigkeit
20 g (Halbsinusstoß 20 ms)
Anschlussposition für den Hauptstromkreis
Vorderseite
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
400 A
Auslösetechnik
Elektronischer Auslöser
Kurzschluss Gesamtausschaltzeit
< 10 ms
Bemessungskurzzeitstromfestigkeit (t = 0,3 s)
3.3 kA
Bemessungskurzzeitstromfestigkeit (t = 1 s)
3.3 kA
Einstellung Kurzschlussauslöser verzögert - max
4000 A
Einstellung Kurzschlussauslöser verzögert - min
400 A
Einstellung Kurzschlussauslöser unverzögert - max
4400 A
Einstellung Kurzschlussauslöser unverzögert - min
800 A
Anschlusskapazität (Steuerkabel)
0.75 mm² - 1,5 mm² (2x)
0,75 mm² - 2,5 mm² (1x)
Anschlusskapazität (Kupfersammelschiene)
M10 an rückseitiger Verschraubung
Min. 20 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Max. 30 mm x 10 mm + 30 mm x 5 mm direkt am rückseitigen Schalter-Anschluss
Max. 10 mm x 50 mm (2x) an der Breitenerweiterung auf der Rückseite
Anschlusskapazität (Kupferleiter/-kabel fest)
300 mm² (2x) an der Breitenerweiterung auf der Rückseite
16 mm² (2x) an Rahmenklemme
16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
16 mm² (1x) an der Tunnelanschlussklemme
16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Aluminiumleiter/-kabel fest)
10 mm² bis 16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
16 mm² (1x) an der Tunnelanschlussklemme
Anschlusskapazität (Kupferleiter/-kabel verseilt)
35 mm² bis 240 mm² (1x) an Rahmenklemme
50 mm² bis 240 mm² (2x) an der 2-Loch-Tunnelanschlussklemme
25 mm² bis 240 mm² (2x) direkt am rückseitigen Anschluss des Schalters
16 mm² bis 185 mm² (1x) an der 1-Loch-Tunnelanschlussklemme
25 mm² bis 120 mm² (2x) an Rahmenklemme
25 mm² bis 240 mm² (1x) direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
50 mm² bis 240 mm² (2x) an der 2-Loch-Tunnelanschlussklemme
25 mm² bis 185 mm² (1x) an der Tunnelanschlussklemme
25 mm² bis 120 mm² (1x) direkt am rückseitigen Anschluss des Schalters
25 mm² bis 120 mm² (2x) direkt am rückseitigen Anschluss des Schalters
50 mm² bis 240 mm² (1x) an der 2-Loch-Tunnelanschlussklemme
Griff-Typ
Kipphebel
Kurzzeitstromeinstellung (Isd) - max
4000 A
Kurzzeitstromeinstellung (Isd) - min
400 A
Einstellung Momentanstrom (Ii) - max
4400 A
Einstellung Momentanstrom (Ii) - min
800 A
Anzahl der Schaltspiele pro Stunde - max
60
Überlaststromeinstellung (Ir) - max
400 A
Überlaststromeinstellung (Ir) - min
200 A
Überlaststromeinstellung (Ir)
200 A - 400 A
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 230 V, 50/60 Hz
85 kA
Bemessungskurzschlussausschaltvermögen Ics (IEC/EN60947) bei 400/415V, 50/60Hz
50 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 440 V, 50/60 Hz
35 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 525 V, 50/60 Hz
13 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 690 V, 50/60 Hz
5 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 400/415 V, 50/60 Hz
105 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 440 V, 50/60 Hz
74 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 525 V, 50/60 Hz
53 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 690 V, 50/60 Hz
40 kA
Standardklemmen
Schraubklemme
Optionale Klemmen
Rahmenklemme. Anschluss auf der Rückseite. Tunnelanschlussklemme
Bemessungskurzschlusseinschaltvermögen lcm bei 240 V, 50/60 Hz
187 kA
Bemessungsstoßspannungsfestigkeit (Uimp) der Hilfsschalter
6000 V
Bemessungsstoßspannungsfestigkeit (Uimp) der Hauptkontakte
8000 V
Bemessungsisolationsspan. (Ui)
1000 V AC

ETIM for 265957 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 400 A
Bemessungsspannung (EF003977) 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 50 kA
Überlastauslöser Stromeinstellung (EF002336) 200 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 400 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 800 A
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Mit Ausgelöstmelder (EF007006) Nein
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 4
Position des Anschlusses für Hauptstromkreis (EF006671) vorne
Ausführung des Betätigungselements (EF006976) Kipphebel
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP20
