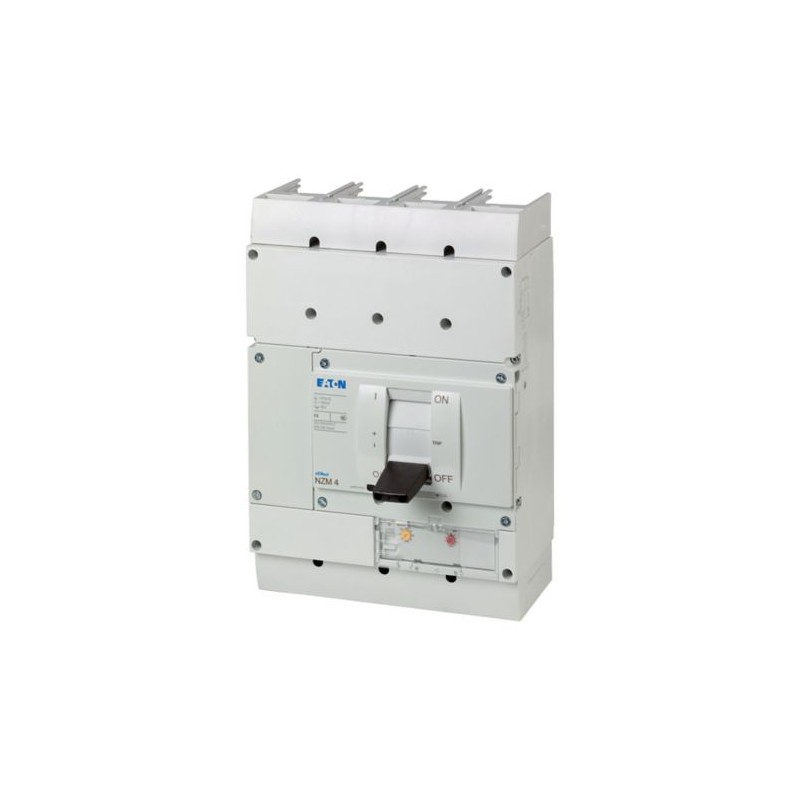

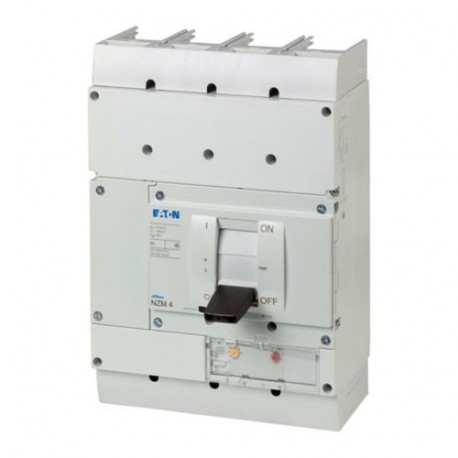

NZMH4-4-AE1000 265924 Y7-265924 EATON ELECTRIC Leistungsschalter, 4p, 1000A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZMH4-4-AE1000 265924 Y7-265924 EATON ELECTRIC Leistungsschalter, 4p, 1000A

NZMH4-4-AE1000

265924

Y7-265924

EATON-MOELLER

Leistungsschalter, 4p, 1000A

Int. automatische NZM, 4P, 1000A

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 4p, 1000A, H4-4-AE1000

Leistungsschalter NZM4, 4-polig, Schaltvermögen 400/415 V 50 Hz( Icu ): 100 kA, Bemessungsstrom = Bemessungsstrom ohne Unterbrechung Bemessungsstrom = Bemessungsstrom ohne Unterbrechung ( In = Iu ): 1000 A, Einbauart: Fest, Schraubanschluss, Norm/Zulassung: IEC, Schutzfunktion: System- und Kabelschutz

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $7,292.04
Stückpreis: $7,292.04
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM elektronischer Kompaktleistungsschalter
Katalognummer
265924
Produkt Länge/Tiefe
401 mm
Produkthöhe
207 mm
Produktbreite
280 mm
Produktgewicht
27 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC
IEC/EN 60947
EAN
4015082659240
Modellcode
NZMH4-4-AE1000

Produktspezifikationen

Typ
Leistungsschalter
Besondere Merkmale
Anwendung
Einsatz in ungeerdeten Netzen bei 525 V
Stromstärkewert
1000 A
Betriebsspannung
690 V - 690 V
Leistungsschalter-Rahmentyp
NZM4
Merkmale
Schutzeinheit
Motorantrieb optional
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Montagemethode
Fest
Einbaugerät Festeinbautechnik
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Verlustleistung des Betriebsmittels, stromabhängig
123 W
Betriebsklasse
A (IEC/EN 60947-2)
Isolierung
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
300 V AC (zwischen den Hilfskontakten)
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
-40 °C
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Berührungsschutz
finger- und handrückensicher nach DIN EN 50274/VDE 0106 Teil 110
Schutzart
IP20 (Basisschutzklasse, im Bereich Bedienelemente)
IP20
Energie-Einspeiserichtung
beliebig
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubverbindung
Nennstrom des Neutralleiters
200 % des Phasenleiters
Lebensdauer, mechanisch
10.000 Schaltvorgänge
Überspannungskategorie
III
Schutzart (IP), Vorderseite
IP40 (mit Blendrahmen)
IP66 (mit Türkupplungsdrehgriff)
Schutzart (Anschlussklemmen)
IP10 (Tunnelanschlussklemme)
IP00 (Leiterabschlüsse, Phasentrenner und Bandanschluss)
Anzahl der Pole
4-polig
Anschlusskapazität (Kupferstreifen)
Min. 6 Segmente à 16 mm x 0,8 mm an der Flachleiterklemme
Max. 10 Segmente à 32 mm x 1 mm (2x) an Flachleiterklemme
Min. 5 Segmente à 25 mm x 1 mm am rückseitigen Anschluss (gestanzt)
Max. 10 Segmente à 50 mm x 1 mm (2x) am rückseitigen Anschluss (gestanzt)
10 Segmente mit 80 mm x 1 mm (2x) an der Breitenerweiterung auf der Rückseite
10 Segmente mit 50 mm x 1 mm (2x) an der 1-Loch-Modulplatte
Lebensdauer, elektrisch
2000 Schaltvorgänge bei 690 V AC-1
3000 Schaltvorgänge bei 415 V AC-1
1000 Schaltvorgänge bei 690 V AC-3
2000 Schaltvorgänge bei 400 V AC-3
3000 Schaltvorgänge bei 400 V AC-1
2000 Schaltvorgänge bei 415 V AC-3
Funktionen
Anlagen- und Kabelschutz
Schockfestigkeit
15 g (Halbsinusstoß 11 ms)
Anschlussposition für den Hauptstromkreis
Vorderseite
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
1000 A
Auslösetechnik
Elektronischer Auslöser
Kurzschluss Gesamtausschaltzeit
< 25 ms (≦ 415 V); < 35 ms (> 415 V)
Bemessungskurzzeitstromfestigkeit (t = 0,3 s)
19.2 kA
Bemessungskurzzeitstromfestigkeit (t = 1 s)
19.2 kA
Einstellung Kurzschlussauslöser unverzögert - max
12000 A
Einstellung Kurzschlussauslöser unverzögert - min
2000 A
Anschlusskapazität (Steuerkabel)
0.75 mm² - 1,5 mm² (2x)
0,75 mm² - 2,5 mm² (1x)
Anschlusskapazität (Kupfersammelschiene)
50 mm x 10 mm (2x) auf der Rückseite der 2-Loch-Modulplatte
Min. 60 mm x 10 mm an der Breitenerweiterung auf der Rückseite
Min. 25 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Max. 50 mm x 10 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
Max. 80 mm x 10 mm (2x) an der Breitenerweiterung auf der Rückseite
Min. 25 mm x 5 mm auf der Rückseite der 1-Loch-Modulplatte
Max. 50 mm x 10 mm (2x) direkt am rückseitigen Anschluss des Schalters
M10 an rückseitiger Verschraubung
Anschlusskapazität (Kupferleiter/-kabel fest)
300 mm² (4x) an der Breitenerweiterung auf der Rückseite
95 mm² bis 240 mm² (6x) an der Breitenerweiterung auf der Rückseite
35 mm bis 185 mm (4x) auf der Rückseite der 2-Loch-Modulplatte
50 mm² bis 240 mm² (4x) an der 4-Loch-Tunnelanschlussklemme
95 mm bis 185 mm (2x) auf der Rückseite der 2-Loch-Modulplatte
120 mm bis 300 mm (1x) auf der Rückseite der 1-Loch-Modulplatte
95 mm bis 300 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
Anschlusskapazität (Aluminiumleiter/-kabel fest)
240 mm² (2x) an der Breitenerweiterung auf der Rückseite
70 mm² x 240 mm² (6x) an der Breitenerweiterung auf der Rückseite
70 mm bis 185 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
185 mm bis 240 mm (1x) auf der Rückseite der 1-Loch-Modulplatte
50 mm (4x) auf der Rückseite der 2-Loch-Modulplatte
Anschlusskapazität (Kupferleiter/-kabel verseilt)
50 mm² bis 185 mm² (2x) direkt am rückseitigen Anschluss des Schalters
120 mm² bis 185 mm² (1x) direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
50 mm² bis 240 mm² (4x) an der 4-Loch-Tunnelanschlussklemme
Griff-Typ
Kipphebel
Kurzzeitstromeinstellung (Isd) - max
0 A
Kurzzeitstromeinstellung (Isd) - min
0 A
Einstellung Momentanstrom (Ii) - max
12000 A
Einstellung Momentanstrom (Ii) - min
2000 A
Anzahl der Schaltspiele pro Stunde - max
60
Überlaststromeinstellung (Ir) - max
1000 A
Überlaststromeinstellung (Ir) - min
500 A
Überlaststromeinstellung (Ir)
500 A - 1000 A
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 230 V, 50/60 Hz
63 kA
Bemessungskurzschlussausschaltvermögen Ics (IEC/EN60947) bei 400/415V, 50/60Hz
50 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 440 V, 50/60 Hz
50 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 525 V, 50/60 Hz
50 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 690 V, 50/60 Hz
37 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 400/415 V, 50/60 Hz
187 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 440 V, 50/60 Hz
187 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 525 V, 50/60 Hz
143 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 690 V, 50/60 Hz
100 kA
Standardklemmen
Schraubklemme
Optionale Klemmen
Anschluss auf der Rückseite. Bandanschluss. Tunnelanschlussklemme
Bemessungskurzschlusseinschaltvermögen lcm bei 240 V, 50/60 Hz
275 kA
Bemessungsstoßspannungsfestigkeit (Uimp) der Hilfsschalter
6000 V
Bemessungsstoßspannungsfestigkeit (Uimp) der Hauptkontakte
8000 V
Bemessungsisolationsspan. (Ui)
1000 V AC

ETIM for 265924 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 1000 A
Bemessungsspannung (EF003977) 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 50 kA
Überlastauslöser Stromeinstellung (EF002336) 500 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 2000 A
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Mit Ausgelöstmelder (EF007006) Nein
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 4
Position des Anschlusses für Hauptstromkreis (EF006671) vorne
Ausführung des Betätigungselements (EF006976) Kipphebel
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP20
