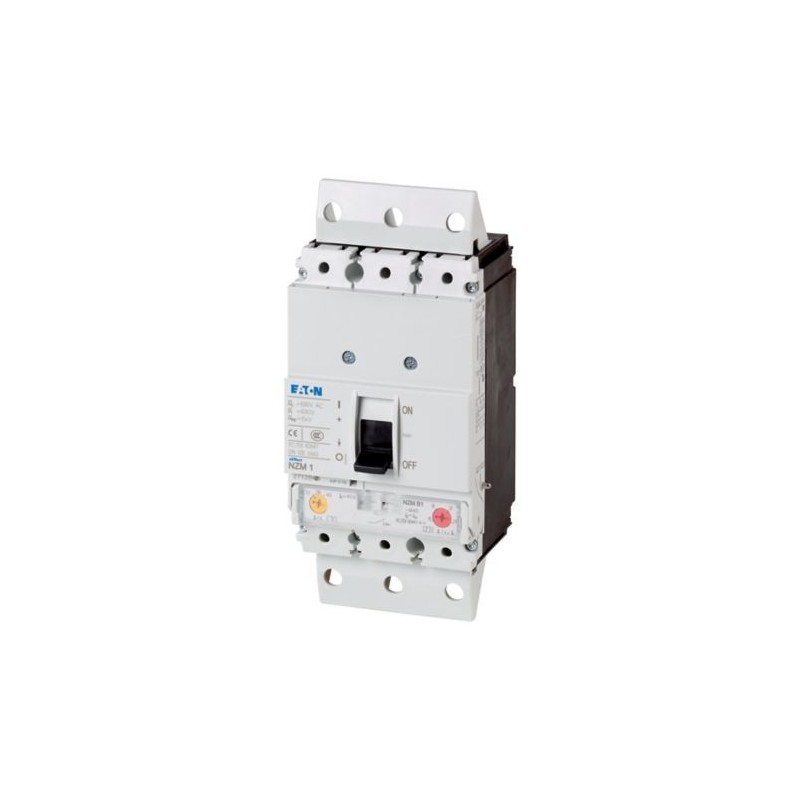

NZMN1-A80-SVE 112760 Y7-112760 EATON ELECTRIC Leistungsschalter, 3p, 80A, Steckeinsatz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZMN1-A80-SVE 112760 Y7-112760 EATON ELECTRIC Leistungsschalter, 3p, 80A, Steckeinsatz

NZMN1-A80-SVE

112760

Y7-112760

EATON-MOELLER

Leistungsschalter, 3p, 80A, Steckeinsatz

NZMN1-A80-SVE

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 80A, plug-in module, N, frame 1, A80-SVE

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $500.97
Stückpreis: $500.97
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM thermomagnetischer Kompaktleistungsschalter
Katalognummer
112760
Produkt Länge/Tiefe
90 mm
Produkthöhe
201 mm
Produktbreite
95 mm
Produktgewicht
1.205 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC
IEC/EN 60947
EAN
4015081123001
Modellcode
NZMN1-A80-SVE

Produktspezifikationen

Typ
Leistungsschalter
Besondere Merkmale
Anwendung
Einsatz in ungeerdeten Netzen bei 690 V
Stromstärkewert
80 A
Betriebsspannung
690 V - 690 V
Leistungsschalter-Rahmentyp
NZM1
Merkmale
Schutzeinheit
Erforderl. Zubehör
NZM1-XSVS
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Montagemethode
Hutschienenmontage optional
Steckeinheit
Einbaugerät Steckeinsatztechnik
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Verlustleistung des Betriebsmittels, stromabhängig
16.32 W
Betriebsklasse
A (IEC/EN 60947-2)
Isolierung
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
300 V AC (zwischen den Hilfskontakten)
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Berührungsschutz
finger- und handrückensicher nach DIN EN 50274/VDE 0106 Teil 110
Schutzart
IP20 (Basisschutzklasse, im Bereich Bedienelemente)
IP20
Energie-Einspeiserichtung
beliebig
Elektr. Anschlusstyp d. Hauptstromkreises
Rahmenklemme
Lebensdauer, mechanisch
20.000 Schaltvorgänge
Überspannungskategorie
III
Schutzart (IP), Vorderseite
IP40 (mit Blendrahmen)
IP66 (mit Türkupplungsdrehgriff)
Schutzart (Anschlussklemmen)
IP00 (Leiterabschlüsse, Phasentrenner und Bandanschluss)
IP10 (Tunnelanschlussklemme)
Anzahl der Pole
3-polig
Anschlusskapazität (Kupferstreifen)
Max. 9 Segmente à 9 mm x 0,8 mm an der Rahmenklemme
Min. 2 Segmente à 9 mm x 0,8 mm an der Rahmenklemme
Lebensdauer, elektrisch
10000 Schaltvorgänge bei 415 V AC-1
10000 Schaltvorgänge bei 400 V AC-1
7500 Schaltvorgänge bei 690 V AC-1
Funktionen
Anlagen- und Kabelschutz
Schockfestigkeit
20 g (Halbsinusstoß 20 ms)
Anschlussposition für den Hauptstromkreis
Vorderseite
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
80 A
Verlustleistung
16.3 W
Auslösetechnik
Thermomagnetischer Auslöser
Kurzschluss Gesamtausschaltzeit
< 10 ms
Einstellung Kurzschlussauslöser unverzögert - max
800 A
Einstellung Kurzschlussauslöser unverzögert - min
480 A
Anschlusskapazität (Steuerkabel)
0.75 mm² - 1,5 mm² (2x)
0,75 mm² - 2,5 mm² (1x)
Anschlusskapazität (Kupfersammelschiene)
Max. 16 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Min. 12 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
M6 an rückseitiger Verschraubung
Anschlusskapazität (Kupferleiter/-kabel fest)
16 mm² (1x) an der Tunnelanschlussklemme
10 mm² bis 16 mm² (1x) an Rahmenklemme
10 mm² bis 16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
6 mm² bis 16 mm² (2x) an Rahmenklemme
6 mm² bis 16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Aluminiumleiter/-kabel fest)
10 mm² bis 16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
16 mm² (1x) an der Tunnelanschlussklemme
10 mm² bis 16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Kupferleiter/-kabel verseilt)
10 mm² bis 70 mm² (1x) an Rahmenklemme
6 mm² bis 25 mm² (2x) an Rahmenklemme
10 mm² bis 70 mm² (1x) direkt am rückseitigen Anschluss des Schalters
25 mm² bis 95 mm² (1x) an der 1-Loch-Tunnelanschlussklemme
25 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
25 mm² bis 35 mm² (2x) direkt am rückseitigen Anschluss des Schalters
25 mm² bis 35 mm² (1x) direkt am rückseitigen Anschluss des Schalters
25 mm² bis 95 mm² (1x) an der Tunnelanschlussklemme
Griff-Typ
Kipphebel
Kurzzeitstromeinstellung (Isd) - max
0 A
Kurzzeitstromeinstellung (Isd) - min
0 A
Einstellung Momentanstrom (Ii) - max
800 A
Einstellung Momentanstrom (Ii) - min
480 A
Anzahl der Schaltspiele pro Stunde - max
120
Überlaststromeinstellung (Ir) - max
80 A
Überlaststromeinstellung (Ir) - min
63 A
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 230 V, 50/60 Hz
85 kA
Bemessungskurzschlussausschaltvermögen Ics (IEC/EN60947) bei 400/415V, 50/60Hz
50 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 440 V, 50/60 Hz
35 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 525 V, 50/60 Hz
10 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 690 V, 50/60 Hz
7.5 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 400/415 V, 50/60 Hz
105 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 440 V, 50/60 Hz
74 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 525 V, 50/60 Hz
40 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 690 V, 50/60 Hz
17 kA
Standardklemmen
Rahmenklemme
Optionale Klemmen
Anschluss auf der Rückseite. Schraubklemme. Tunnelanschlussklemme
Bemessungskurzschlusseinschaltvermögen lcm bei 240 V, 50/60 Hz
187 kA
Bemessungsstoßspannungsfestigkeit (Uimp) der Hilfsschalter
6000 V
Bemessungsstoßspannungsfestigkeit (Uimp) der Hauptkontakte
6000 V
Bemessungsisolationsspan. (Ui)
690 V AC
