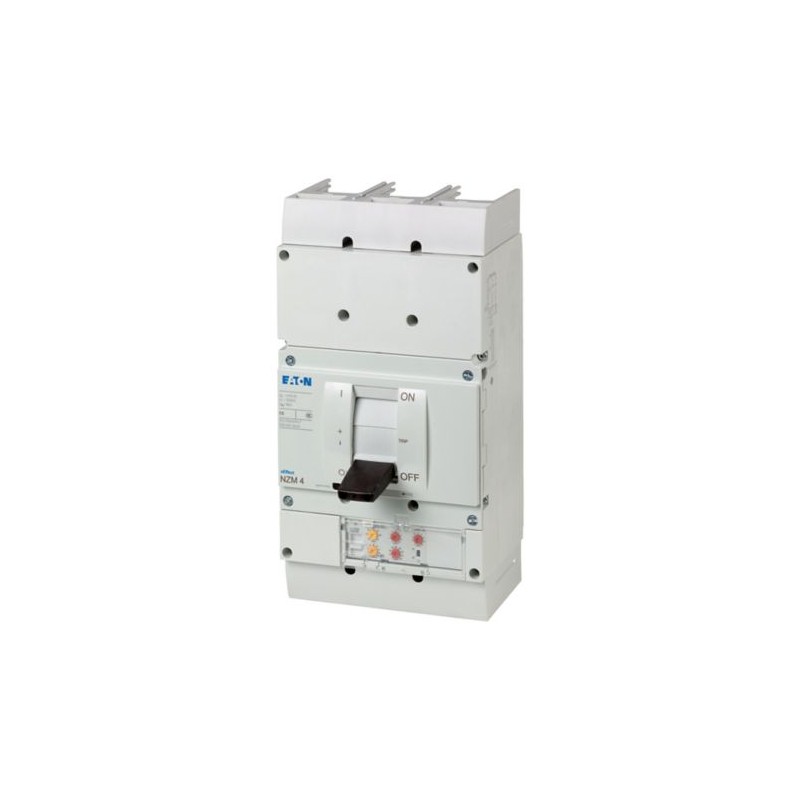

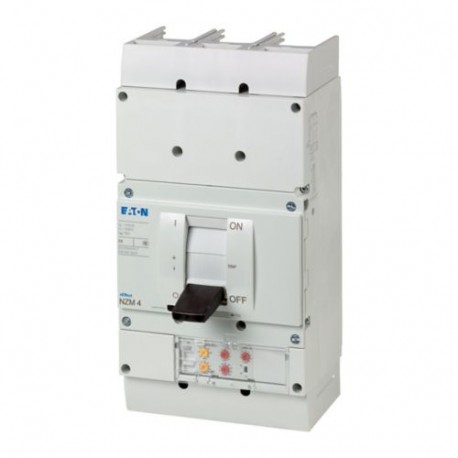

NZMN4-VE800 265769 Y7-265769 EATON ELECTRIC Leistungsschalter, 3p, 800A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZMN4-VE800 265769 Y7-265769 EATON ELECTRIC Leistungsschalter, 3p, 800A

NZMN4-VE800

265769

Y7-265769

EATON-MOELLER

Leistungsschalter, 3p, 800A

NZMN4-VE800

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 800A, N, frame 4, VE800

Leistungsschalter NZM4, 3-polig, Schaltvermögen 400/415 V 50 Hz( Icu ): 50 kA, Bemessungsstrom = Bemessungsstrom ohne Unterbrechung Bemessungsstrom = Bemessungsstrom ohne Unterbrechung ( In = Iu ): 800 A, Einbauart: Fest, Schraubanschluss, Norm/Zulassung: IEC, Schutzfunktion: Systeme, Kabel, Selektivitäts- und Generatorschutz

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $4,542.53
Stückpreis: $4,542.53
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

Bestseller

Mehr Infos



Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM elektronischer Kompaktleistungsschalter
Katalognummer
265769
Produkt Länge/Tiefe
401 mm
Produkthöhe
207 mm
Produktbreite
210 mm
Produktgewicht
15.52 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 60947
IEC
EAN
4015082657697
Modellcode
NZMN4-VE800

Produktspezifikationen

Typ
Leistungsschalter
Besondere Merkmale
Anwendung
Einsatz in ungeerdeten Netzen bei 525 V
Stromstärkewert
800 A
Betriebsspannung
690 V - 690 V
Leistungsschalter-Rahmentyp
NZM4
Merkmale
Schutzeinheit
Motorantrieb optional
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Montagemethode
Einbaugerät Festeinbautechnik
Fest
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Verlustleistung des Betriebsmittels, stromabhängig
106 W
Betriebsklasse
B (IEC/EN 60947-2)
Isolierung
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
300 V AC (zwischen den Hilfskontakten)
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Berührungsschutz
finger- und handrückensicher nach DIN EN 50274/VDE 0106 Teil 110
Schutzart
IP20
IP20 (Basisschutzklasse, im Bereich Bedienelemente)
Energie-Einspeiserichtung
beliebig
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubanschluss
Lebensdauer, mechanisch
10.000 Schaltvorgänge
Überspannungskategorie
III
Schutzart (IP), Vorderseite
IP40 (mit Blendrahmen)
IP66 (mit Türkupplungsdrehgriff)
Schutzart (Anschlussklemmen)
IP00 (Leiterabschlüsse, Phasentrenner und Bandanschluss)
IP10 (Tunnelanschlussklemme)
Anzahl der Pole
3-polig
Anschlusskapazität (Kupferstreifen)
Min. 5 Segmente à 25 mm x 1 mm am rückseitigen Anschluss (gestanzt)
Max. 10 Segmente à 32 mm x 1 mm (2x) an Flachleiterklemme
10 Segmente mit 50 mm x 1 mm (2x) an der 1-Loch-Modulplatte
Max. 10 Segmente à 50 mm x 1 mm (2x) am rückseitigen Anschluss (gestanzt)
Min. 6 Segmente à 16 mm x 0,8 mm an der Flachleiterklemme
10 Segmente mit 80 mm x 1 mm (2x) an der Breitenerweiterung auf der Rückseite
Lebensdauer, elektrisch
2000 Schaltvorgänge bei 415 V AC-3
2000 Schaltvorgänge bei 400 V AC-3
2000 Schaltvorgänge bei 690 V AC-1
3000 Schaltvorgänge bei 400 V AC-1
1000 Schaltvorgänge bei 690 V AC-3
3000 Schaltvorgänge bei 415 V AC-1
Funktionen
Anlagen-, Kabel-, Selektiv- und Generatorschutz
Schockfestigkeit
15 g (Halbsinusstoß 11 ms)
Anschlussposition für den Hauptstromkreis
Vorderseite
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
800 A
Auslösetechnik
Elektronischer Auslöser
Kurzschluss Gesamtausschaltzeit
< 25 ms (≦ 415 V); < 35 ms (> 415 V)
Bemessungskurzzeitstromfestigkeit (t = 0,3 s)
12 kA
Bemessungskurzzeitstromfestigkeit (t = 1 s)
12 kA
Einstellung Kurzschlussauslöser verzögert - max
8000 A
Einstellung Kurzschlussauslöser verzögert - min
800 A
Einstellung Kurzschlussauslöser unverzögert - max
12000 A
Einstellung Kurzschlussauslöser unverzögert - min
1600 A
Anschlusskapazität (Steuerkabel)
0,75 mm² - 2,5 mm² (1x)
0.75 mm² - 1,5 mm² (2x)
Anschlusskapazität (Kupfersammelschiene)
Min. 25 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Max. 80 mm x 10 mm (2x) an der Breitenerweiterung auf der Rückseite
Min. 25 mm x 5 mm auf der Rückseite der 1-Loch-Modulplatte
50 mm x 10 mm (2x) auf der Rückseite der 2-Loch-Modulplatte
Max. 50 mm x 10 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
Max. 50 mm x 10 mm (2x) direkt am rückseitigen Anschluss des Schalters
Min. 60 mm x 10 mm an der Breitenerweiterung auf der Rückseite
M10 an rückseitiger Verschraubung
Anschlusskapazität (Kupferleiter/-kabel fest)
35 mm bis 185 mm (4x) auf der Rückseite der 2-Loch-Modulplatte
95 mm bis 185 mm (2x) auf der Rückseite der 2-Loch-Modulplatte
95 mm² bis 240 mm² (6x) an der Breitenerweiterung auf der Rückseite
300 mm² (4x) an der Breitenerweiterung auf der Rückseite
120 mm bis 300 mm (1x) auf der Rückseite der 1-Loch-Modulplatte
95 mm bis 300 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
50 mm² bis 240 mm² (4x) an der 4-Loch-Tunnelanschlussklemme
Anschlusskapazität (Aluminiumleiter/-kabel fest)
240 mm² (2x) an der Breitenerweiterung auf der Rückseite
50 mm (4x) auf der Rückseite der 2-Loch-Modulplatte
185 mm bis 240 mm (1x) auf der Rückseite der 1-Loch-Modulplatte
70 mm² x 240 mm² (6x) an der Breitenerweiterung auf der Rückseite
70 mm bis 185 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
Anschlusskapazität (Kupferleiter/-kabel verseilt)
120 mm² bis 185 mm² (1x) direkt am rückseitigen Anschluss des Schalters
50 mm² bis 185 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
50 mm² bis 240 mm² (4x) an der 4-Loch-Tunnelanschlussklemme
Griff-Typ
Kipphebel
Kurzzeitstromeinstellung (Isd) - max
8000 A
Kurzzeitstromeinstellung (Isd) - min
800 A
Einstellung Momentanstrom (Ii) - max
9600 A
Einstellung Momentanstrom (Ii) - min
1600 A
Anzahl der Schaltspiele pro Stunde - max
60
Überlaststromeinstellung (Ir) - max
800 A
Überlaststromeinstellung (Ir) - min
400 A
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 230 V, 50/60 Hz
37 kA
Bemessungskurzschlussausschaltvermögen Ics (IEC/EN60947) bei 400/415V, 50/60Hz
37 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 440 V, 50/60 Hz
26 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 525 V, 50/60 Hz
19 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 690 V, 50/60 Hz
15 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 400/415 V, 50/60 Hz
105 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 440 V, 50/60 Hz
74 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 525 V, 50/60 Hz
53 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 690 V, 50/60 Hz
40 kA
Standardklemmen
Schraubklemme
Optionale Klemmen
Anschluss auf der Rückseite. Bandanschluss. Tunnelanschlussklemme
Bemessungskurzschlusseinschaltvermögen lcm bei 240 V, 50/60 Hz
105 kA
Bemessungsstoßspannungsfestigkeit (Uimp) der Hilfsschalter
6000 V
Bemessungsstoßspannungsfestigkeit (Uimp) der Hauptkontakte
8000 V
Bemessungsisolationsspan. (Ui)
1000 V AC

ETIM for 265769 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 800 A
Bemessungsspannung (EF003977) 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 37 kA
Überlastauslöser Stromeinstellung (EF002336) 400 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 800 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 1600 A
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Mit Ausgelöstmelder (EF007006) Nein
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 3
Position des Anschlusses für Hauptstromkreis (EF006671) vorne
Ausführung des Betätigungselements (EF006976) Kipphebel
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP20
