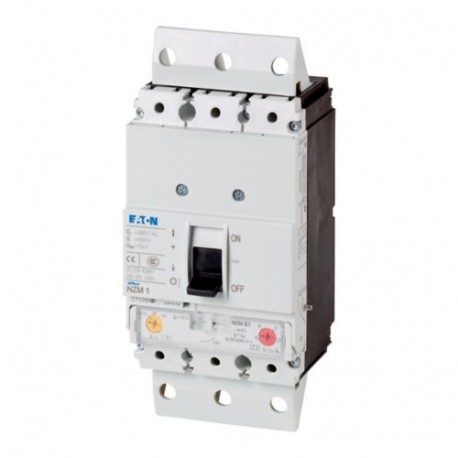

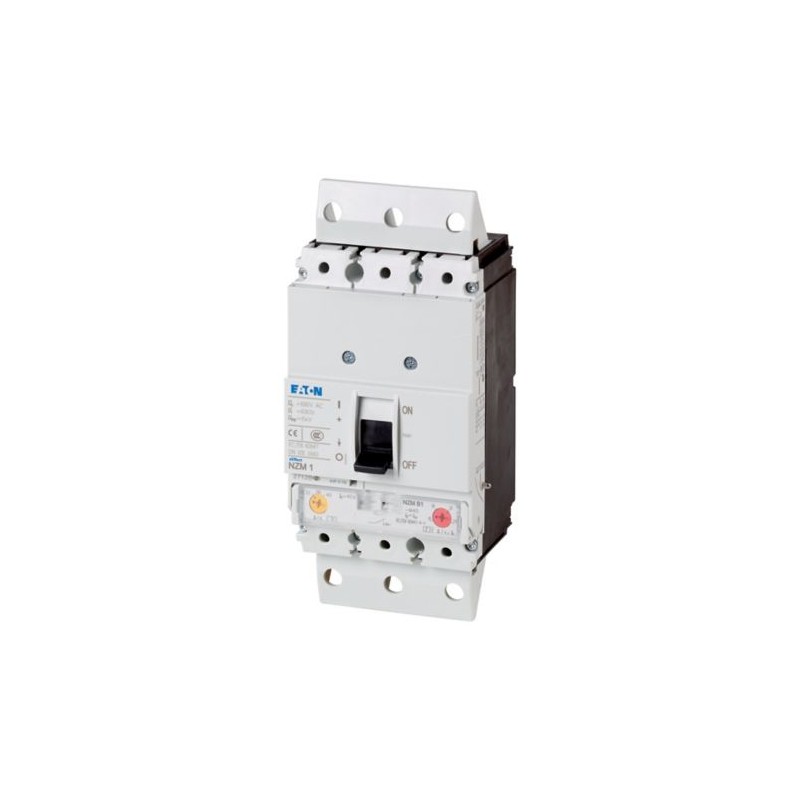

NZMC1-M40-SVE 112743 Y7-112743 EATON ELECTRIC Leistungsschalter, 3p, 40A, Steckeinsatz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZMC1-M40-SVE 112743 Y7-112743 EATON ELECTRIC Leistungsschalter, 3p, 40A, Steckeinsatz

NZMC1-M40-SVE

112743

Y7-112743

EATON-MOELLER

Leistungsschalter, 3p, 40A, Steckeinsatz

NZMC1-M40-SVE

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 40A, plug-in module, C1-M40-SVE

Baureihe NZM.. -M Leistungsschalter decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Modulare Funktionsgruppen machen die Montage stets flexibel. Mit thermomagnetischen Auslösern zum Schutz des Motors. Hinweise: Leistungsschalter der Auslöseklasse 10A, IEC/EN 60947-4-1, IEC/EN 60947-2 erfüllen mit Phasenausfallempfindlichkeit alle Anforderungen der Schaltkategorie AC-3.

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Motorschutz

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series NZM - Molded case circuit breaker
Katalognummer
112743
Produkt Länge/Tiefe
90 mm
Produkthöhe
201 mm
Produktbreite
95 mm
Produktgewicht
1.227 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC
IEC/EN 60947
EAN
4015081122837
Modellcode
NZMC1-M40-SVE

Produktspezifikationen

Typ
Leistungsschalter
Besondere Merkmale
Anwendung
Einsatz in ungeerdeten Netzen bei 690 V
Stromstärkewert
40 A
Betriebsspannung
690 V - 690 V
Leistungsschalter-Rahmentyp
NZM1
Erforderl. Zubehör
NZM1-XSVS
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Ausstattung:
Überhitzungsschutz
Verschmutzungsgrad
3
Montagemethode
Steckeinheit
Einbaugerät Steckeinsatztechnik
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Verlustleistung des Betriebsmittels, stromabhängig
13,49 W
Betriebsklasse
A (IEC/EN 60947-2)
Isolierung
300 V AC (zwischen den Hilfskontakten)
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
-40 °C
Berührungsschutz
finger- und handrückensicher nach VDE 0106 Teil 100
Bemessungsisolationsspan. (Ui)
690 V
Bemessungsbetriebsleistung bei AC-3, 230 V
11 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
18.5 kW
Abschalttechnik
Thermomagnetisch
Schutzart
IP20 (Basisschutzklasse, im Bereich Bedienelemente)
IP20
Energie-Einspeiserichtung
beliebig
Elektr. Anschlusstyp d. Hauptstromkreises
Sonstige
Lebensdauer, mechanisch
20.000 Schaltvorgänge
Überspannungskategorie
III
Bemessungsbetriebsstrom
36 A (400 V AC-3)
Schutzart (IP), Vorderseite
IP66 (mit Türkupplungsdrehgriff)
IP40 (mit Blendrahmen)
Schutzart (Anschlussklemmen)
IP00 (Leiterabschlüsse, Phasentrenner und Bandanschluss)
IP10 (Tunnelanschlussklemme)
Anzahl der Pole
3-polig
Anschlusskapazität (Kupferstreifen)
Min. 2 Segmente à 9 mm x 0,8 mm an der Rahmenklemme
Max. 9 Segmente à 9 mm x 0,8 mm an der Rahmenklemme
Lebensdauer, elektrisch
7500 Schaltvorgänge bei 415 V AC-1
10000 Schaltvorgänge bei 400 V AC-1
5000 Schaltvorgänge bei 690 V AC-1
Funktionen
Motorschutz
Phasenausfallempfindlichkeit
Schockfestigkeit
20 g (Halbsinusstoß 20 ms)
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
40 A
Einstellung Kurzschlussauslöser unverzögert - max
560 A
Einstellung Kurzschlussauslöser unverzögert - min
320 A
Griff-Typ
Kipphebel
Einstellung Momentanstrom (Ii) - max
560 A
Einstellung Momentanstrom (Ii) - min
320 A
Anzahl der Schaltspiele pro Stunde - max
120
Überlaststromeinstellung (Ir) - max
40 A
Überlaststromeinstellung (Ir) - min
32 A
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 230 V, 50/60 Hz
55 kA
Bemessungskurzschlussausschaltvermögen Ics (IEC/EN60947) bei 400/415V, 50/60Hz
22.5 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 440 V, 50/60 Hz
22.5 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 525 V, 50/60 Hz
6 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 690 V, 50/60 Hz
4 kA
Standardklemmen
Rahmenklemme
Optionale Klemmen
Anschluss auf der Rückseite. Schraubklemme. Tunnelanschlussklemme
Auslösetechnik
Thermomagnetische Rückstellung
Kurzschluss Gesamtausschaltzeit
< 10 ms
Anschlusskapazität (Aluminiumleiter/-kabel fest)
16 mm² (1x) an der Tunnelanschlussklemme
10 mm² bis 16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
10 mm² bis 16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
25 mm² bis 35 mm² (2x) direkt am rückseitigen Anschluss des Schalters
25 mm² bis 95 mm² (1x) an der Tunnelanschlussklemme
25 mm² bis 35 mm² (1x) direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Steuerkabel)
0,75 mm² - 2,5 mm² (1x)
0.75 mm² - 1,5 mm² (2x)
Anschlusskapazität (Kupfersammelschiene)
Min. 12 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
M6 an rückseitiger Verschraubung
Max. 16 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Kupferleiter/-kabel fest)
10 mm² bis 16 mm² (1x) an Rahmenklemme
6 mm² bis 16 mm² (2x) an Rahmenklemme
10 mm² bis 16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
6 mm² bis 16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
16 mm² (1x) an der Tunnelanschlussklemme
Anschlusskapazität (Kupferleiter/-kabel verseilt)
25 mm² bis 95 mm² (1x) an der 1-Loch-Tunnelanschlussklemme
6 mm² bis 25 mm² (2x) an Rahmenklemme
10 mm² bis 70 mm² (1x) direkt am rückseitigen Anschluss des Schalters
10 mm² bis 70 mm² (1x) an Rahmenklemme
25 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Bemess.-Kurzschl.-Ausschaltvermög. Icu (IEC/EN 60947) bei 400/415 V, 50/60 Hz
22.5 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 400/415 V, 50/60 Hz
76 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 440 V, 50/60 Hz
63 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 525 V, 50/60 Hz
24 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 690 V, 50/60 Hz
14 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 240 V, 50/60 Hz
121 kA
Bemessungsstoßspannungsfestigkeit (Uimp) der Hilfsschalter
6000 V
Bemessungsstoßspannungsfestigkeit (Uimp) der Hauptkontakte
6000 V
Verlustleistung
13.5 W

ETIM for 112743 Niederspannungsschaltgeräte (EC000074)
Merkmal Wert
Überlastauslöser Stromeinstellung (EF002336) 32 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 320 A
Mit thermischem Überlastschutz (EF006233) true
Phasenausfallempfindlich (EF007400) true
Auslösetechnik (EF007007) Thermomagnetic
Bemessungsbetriebsspannung (EF001435) 690 V
Bemessungsdauerstrom Iu (EF001389) 40 A
Bemessungsbetriebsleistung bei AC-3, 230 V (EF007025) 11 kW
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 18.5 kW
Verlustleistung (EF005387) None W
Anschlussart Hauptstromkreis (EF006819) Other
Ausführung des Betätigungselements (EF006976) Rocker lever
Gerätebauart (EF008240) Built-in device plug-in technique
Mit integriertem Hilfsschalter (EF001387) false
Mit integriertem Unterspannungsauslöser (EF001390) false
Polzahl (EF001391) 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC (EF007049) 22.5 kA
Schutzart (IP) (EF005474) IP20
Höhe (EF000040) 201 mm
Breite (EF000008) 95 mm
Tiefe (EF000049) 90 mm
