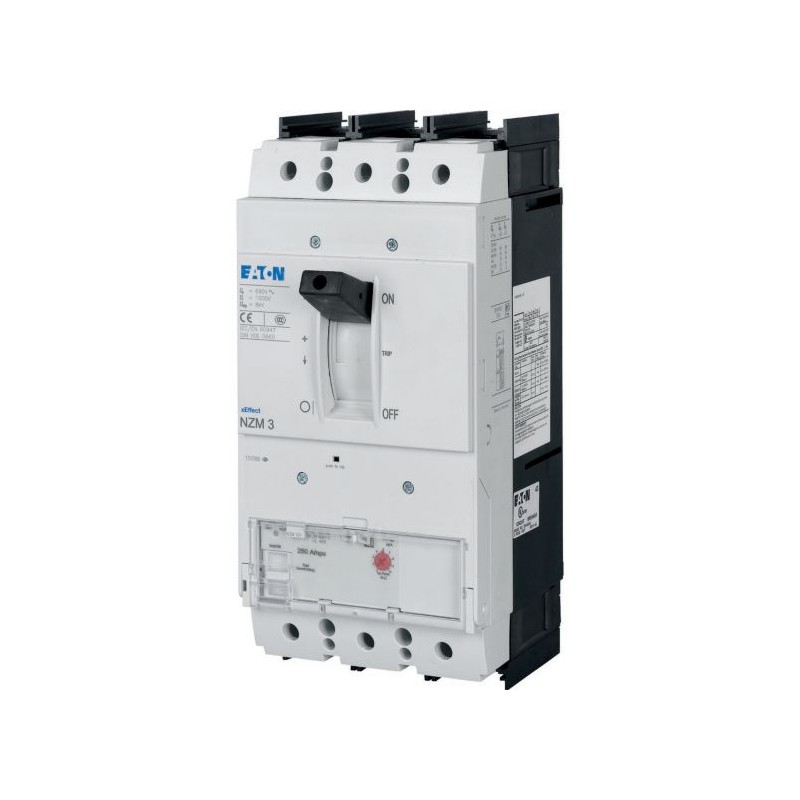

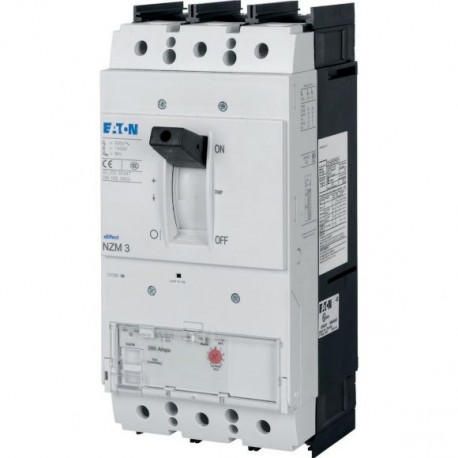

NZMN3-AEF400-NA 269278 Y7-269278 EATON ELECTRIC Leistungsschalter, 3p, 400A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZMN3-AEF400-NA 269278 Y7-269278 EATON ELECTRIC Leistungsschalter, 3p, 400A

NZMN3-AEF400-NA

269278

Y7-269278

EATON-MOELLER

Leistungsschalter, 3p, 400A

NZMN3-AEF400-NA

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 400A, NZMN3-AEF400-NA

Leistungsschalter NZM3, 3-polig, Schaltvermögen SCCR 480Y/277 V 60 Hz( Icu ): 100 kA, Schaltvermögen SCCR 480 V 60 Hz( Icu ): 42 kA, Bemessungsstrom = Bemessungsdauerstrom (In = Iu ): 400 A, Einbauart: Fest, Schraubanschluss, Norm/Zulassung: UL/CSA, IEC, Schutzfunktion: System- und Kabelschutz

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $2,434.12
Stückpreis: $2,434.12
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM elektronischer Kompaktleistungsschalter
Katalognummer
269278
Produkt Länge/Tiefe
166 mm
Produkthöhe
297 mm
Produktbreite
140 mm
Produktgewicht
7.052 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
UL listed
CSA-C22.2 No. 5-09
IEC/EN 60947
CE marking
IEC
CSA certified
UL 489
UL/CSA
IEC 60947-2
Specially designed for North America
CSA (Class No. 1432-01)
UL (File No. E31593)
CSA (File No. 22086)
UL (Category Control Number DIVQ)
EAN
4015082692780
Modellcode
NZMN3-AEF400-NA

Produktspezifikationen

Typ
Leistungsschalter
Besondere Merkmale
Anwendung
  • Nebenstromkreise, Einspeisestromkreise
  • Einsatz in ungeerdeten Netzen bei 690 V
Stromstärkewert
400 A
Betriebsspannung
690 V - 690 V
Leistungsschalter-Rahmentyp
NZM3
Merkmale
Motorantrieb optional
Schutzeinheit
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Montagemethode
Einbaugerät Festeinbautechnik
Fest
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Verlustleistung des Betriebsmittels, stromabhängig
48 W
Betriebsklasse
A (IEC/EN 60947-2)
Isolierung
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
300 V AC (zwischen den Hilfskontakten)
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Niederspannungs-HBC-Sicherung - max
400 A gG/gL
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Berührungsschutz
finger- und handrückensicher nach DIN EN 50274/VDE 0106 Teil 110
Schutzart
IP20 (Basisschutzklasse, im Bereich Bedienelemente)
IP20
Energie-Einspeiserichtung
beliebig
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubanschluss
Lebensdauer, mechanisch
15000 Schaltvorgänge
Überspannungskategorie
III
Bemessungsbetriebsstrom
630 A (380/400 V AC-1, Ein- und Ausschaltvermögen)
500 A (415 V AC-1, Ein- und Ausschaltvermögen)
400 A (690 V AC -1, Ein- und Ausschaltvermögen)
400 A (660-690 V AC-3, Ein- und Ausschaltvermögen)
Schutzart (IP), Vorderseite
IP40 (mit Blendrahmen)
IP66 (mit Türkupplungsdrehgriff)
Schutzart (Anschlussklemmen)
IP00 (Leiterabschlüsse, Phasentrenner und Bandanschluss)
IP10 (Tunnelanschlussklemme)
Anzahl der Pole
3-polig
Anschlusskapazität (Kupferstreifen)
10 Segmente mit 50 mm x 1 mm (2x) an der Breitenerweiterung auf der Rückseite
Max. 10 Segmente 24 mm x 1 mm + 5 Segmente 24 mm x 1 mm
Max. 8 Segmente à 24 mm x 1 mm (2x) an der Box-Anschlussklemme
Min. 6 Segmente à 16 mm x 0,8 mm an der Box-Anschlussklemme
Max. 10 Segmente 32 mm x 1 mm + 5 Segmente 32 mm x 1 mm am rückseitigen Anschluss (gestanzt)
Min. 6 Segmente à 16 mm x 0,8 mm am rückseitigen Anschluss (gestanzt)
Lebensdauer, elektrisch
5000 Schaltvorgänge bei 400 V AC-1
2000 Schaltvorgänge bei 400 V AC-3
3000 Schaltvorgänge bei 690 V AC-1
2000 Schaltvorgänge bei 690 V AC-3
2000 Schaltvorgänge bei 415 V AC-3
Funktionen
Anlagen- und Kabelschutz
Strombegrenzung-Leistungsschalter
Schockfestigkeit
20 g (Halbsinusstoß 20 ms)
Anschlussposition für den Hauptstromkreis
Vorderseite
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
400 A
Auslösetechnik
Elektronischer Auslöser
Kurzschluss Gesamtausschaltzeit
< 10 ms
Bemessungskurzzeitstromfestigkeit (t = 0,3 s)
3.3 kA
Bemessungskurzzeitstromfestigkeit (t = 1 s)
3.3 kA
Einstellung Kurzschlussauslöser unverzögert - max
4400 A
Einstellung Kurzschlussauslöser unverzögert - min
800 A
Anschlusskapazität (Steuerkabel)
14 mm² - 18 mm² (1x)
16 mm² - 18 mm² (2x)
Anschlusskapazität (Kupfersammelschiene)
Min. 20 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Max. 10 mm x 50 mm (2x) an der Breitenerweiterung auf der Rückseite
M10 an rückseitiger Verschraubung
Anschlusskapazität (Kupferleiter/-kabel fest)
16 mm² bis 185 mm² (1x) an der Tunnelanschlussklemme
500 mm² (2x) an der Breitenerweiterung auf der Rückseite
Anschlusskapazität (Aluminiumleiter/-kabel fest)
16 mm² (1x) an der Tunnelanschlussklemme
Anschlusskapazität (Kupferleiter/-kabel verseilt)
350 mm² (2x) direkt am rückseitigen Anschluss des Schalters
4 mm² bis 350 mm² (1x) direkt am rückseitigen Anschluss des Schalters
2 mm² bis 500 mm² (1x) an Rahmenklemme
4 mm² bis 350 mm² (1x) an der Tunnelanschlussklemme
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
Max. 500 mm² (1x) an der 2-Loch-Tunnelanschlussklemme
Max. 500 mm² (2x) an der 2-Loch-Tunnelklemme
Griff-Typ
Kipphebel
Kurzzeitstromeinstellung (Isd) - max
0 A
Kurzzeitstromeinstellung (Isd) - min
0 A
Einstellung Momentanstrom (Ii) - max
4400 A
Einstellung Momentanstrom (Ii) - min
800 A
Anzahl der Schaltspiele pro Stunde - max
120
Überlaststromeinstellung (Ir) - max
400 A
Überlaststromeinstellung (Ir) - min
400 A
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 230 V, 50/60 Hz
85 kA
Bemessungskurzschlussausschaltvermögen Ics (IEC/EN60947) bei 400/415V, 50/60Hz
50 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 440 V, 50/60 Hz
35 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 525 V, 50/60 Hz
13 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 690 V, 50/60 Hz
5 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 400/415 V, 50/60 Hz
105 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 440 V, 50/60 Hz
74 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 525 V, 50/60 Hz
53 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 690 V, 50/60 Hz
40 kA
Standardklemmen
Schraubklemme
Bemessungsbetriebsspannung Ue (UL) - max
600 V
Bemessungskurzschlusseinschaltvermögen lcm bei 240 V, 50/60 Hz
187 kA
Bemessungsstoßspannungsfestigkeit (Uimp) der Hilfsschalter
6000 V
Bemessungsstoßspannungsfestigkeit (Uimp) der Hauptkontakte
8000 V
Bemessungsisolationsspan. (Ui)
1000 V AC

ETIM for 269278 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 400 A
Bemessungsspannung (EF003977) 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 50 kA
Überlastauslöser Stromeinstellung (EF002336) 400 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 800 A
Verlustleistung (EF005387) None W
Gerätebauart (EF008240) Built-in device fixed built-in technique
Integrierter Erdschlussschutz (EF007296) false
Anschlussart Hauptstromkreis (EF006819) Screw connection
Geeignet für Hutschienenmontage (EF007250) false
Hutschienenmontage optional (EF008904) false
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Mit Ausgelöstmelder (EF007006) false
Mit integriertem Unterspannungsauslöser (EF001390) false
Polzahl (EF001391) 3
Position des Anschlusses für Hauptstromkreis (EF006671) Front side
Ausführung des Betätigungselements (EF006976) Rocker lever
Komplettgerät mit Schutzeinheit (EF008906) true
Motorantrieb integriert (EF006697) false
Motorantrieb optional (EF007386) true
Schutzart (IP) (EF005474) IP20
