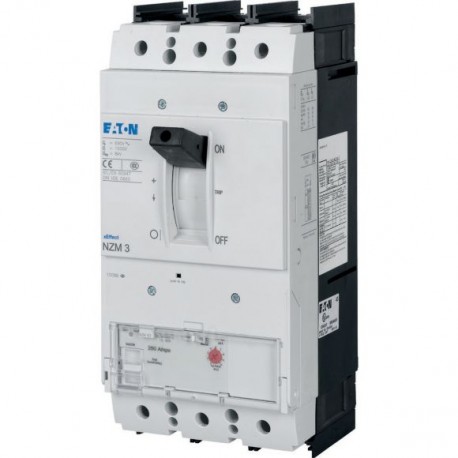

NZMH3-AEF350-NA 269285 Y7-269285 EATON ELECTRIC Leistungsschalter, 3p, 350A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZMH3-AEF350-NA 269285 Y7-269285 EATON ELECTRIC Leistungsschalter, 3p, 350A

NZMH3-AEF350-NA

269285

Y7-269285

EATON-MOELLER

Leistungsschalter, 3p, 350A

Int. Auto NZM, 3P, 350A, NA

Leistungsschalter NZM3, 3-polig, Schaltvermögen SCCR 480Y/277 V 60 Hz( Icu ): 100 kA, Schaltvermögen SCCR 600Y/347 V 60 Hz( Icu ): 50 kA, Schaltvermögen SCCR 480 V 60 Hz( Icu ): 100 kA, Bemessungsstrom = Bemessungsdauerstrom (In = Iu ): 350 A, Einbauart: Fest, Schraubanschluss, Norm/Zulassung: UL/CSA, IEC, Schutzfunktion: System- und Kabelschutz

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $2,072.10
Stückpreis: $2,072.10
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM elektronischer Kompaktleistungsschalter
Katalognummer
269285
Produkt Länge/Tiefe
166 mm
Produkthöhe
297 mm
Produktbreite
140 mm
Produktgewicht
6.34 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
CE marking
UL listed
CSA (Class No. 1432-01)
IEC/EN 60947
IEC
UL (File No. E31593)
CSA (File No. 22086)
UL 489
UL/CSA
Specially designed for North America
CSA-C22.2 No. 5-09
UL (Category Control Number DIVQ)
IEC 60947-2
CSA certified
EAN
4015082692858
Modellcode
NZMH3-AEF350-NA

Produktspezifikationen

Typ
Leistungsschalter
Besondere Merkmale
Anwendung
  • Nebenstromkreise, Einspeisestromkreise
  • Einsatz in ungeerdeten Netzen bei 690 V
Stromstärkewert
350 A
Betriebsspannung
690 V - 690 V
Leistungsschalter-Rahmentyp
NZM3
Merkmale
Motorantrieb optional
Schutzeinheit
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Montagemethode
Einbaugerät Festeinbautechnik
Fest
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Verlustleistung des Betriebsmittels, stromabhängig
36,75 W
Betriebsklasse
A (IEC/EN 60947-2)
Isolierung
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
300 V AC (zwischen den Hilfskontakten)
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Berührungsschutz
finger- und handrückensicher nach DIN EN 50274/VDE 0106 Teil 110
Schutzart
IP20 (Basisschutzklasse, im Bereich Bedienelemente)
IP20
Energie-Einspeiserichtung
beliebig
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubanschluss
Lebensdauer, mechanisch
15000 Schaltvorgänge
Überspannungskategorie
III
Bemessungsbetriebsstrom
350 A (660-690 V AC-3, Ein- und Ausschaltvermögen)
500 A (415 V AC-1, Ein- und Ausschaltvermögen)
350 A (690 V AC-1, Ein- und Ausschaltvermögen)
630 A (380/400 V AC-1, Ein- und Ausschaltvermögen)
Schutzart (IP), Vorderseite
IP40 (mit Blendrahmen)
IP66 (mit Türkupplungsdrehgriff)
Schutzart (Anschlussklemmen)
IP00 (Leiterabschlüsse, Phasentrenner und Bandanschluss)
IP10 (Tunnelanschlussklemme)
Anzahl der Pole
3-polig
Anschlusskapazität (Kupferstreifen)
Min. 6 Segmente à 16 mm x 0,8 mm am rückseitigen Anschluss (gestanzt)
Max. 10 Segmente 24 mm x 1 mm + 5 Segmente 24 mm x 1 mm
Max. 10 Segmente 32 mm x 1 mm + 5 Segmente 32 mm x 1 mm am rückseitigen Anschluss (gestanzt)
10 Segmente mit 50 mm x 1 mm (2x) an der Breitenerweiterung auf der Rückseite
Max. 8 Segmente à 24 mm x 1 mm (2x) an der Box-Anschlussklemme
Min. 6 Segmente à 16 mm x 0,8 mm an der Box-Anschlussklemme
Lebensdauer, elektrisch
2000 Schaltvorgänge bei 400 V AC-3
3000 Schaltvorgänge bei 690 V AC-1
5000 Schaltvorgänge bei 400 V AC-1
2000 Schaltvorgänge bei 415 V AC-3
2000 Schaltvorgänge bei 690 V AC-3
Funktionen
Strombegrenzung-Leistungsschalter
Anlagen- und Kabelschutz
Schockfestigkeit
20 g (Halbsinusstoß 20 ms)
Anschlussposition für den Hauptstromkreis
Vorderseite
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
350 A
Auslösetechnik
Elektronischer Auslöser
Kurzschluss Gesamtausschaltzeit
< 10 ms
Bemessungskurzzeitstromfestigkeit (t = 0,3 s)
3.3 kA
Bemessungskurzzeitstromfestigkeit (t = 1 s)
3.3 kA
Einstellung Kurzschlussauslöser unverzögert - max
3850 A
Einstellung Kurzschlussauslöser unverzögert - min
700 A
Anschlusskapazität (Steuerkabel)
16 mm² - 18 mm² (2x)
14 mm² - 18 mm² (1x)
Anschlusskapazität (Kupfersammelschiene)
M10 an rückseitiger Verschraubung
Min. 20 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Max. 10 mm x 50 mm (2x) an der Breitenerweiterung auf der Rückseite
Anschlusskapazität (Kupferleiter/-kabel fest)
500 mm² (2x) an der Breitenerweiterung auf der Rückseite
16 mm² bis 185 mm² (1x) an der Tunnelanschlussklemme
Anschlusskapazität (Aluminiumleiter/-kabel fest)
16 mm² (1x) an der Tunnelanschlussklemme
Anschlusskapazität (Kupferleiter/-kabel verseilt)
2 mm² bis 500 mm² (1x) an Rahmenklemme
350 mm² (2x) direkt am rückseitigen Anschluss des Schalters
4 mm² bis 350 mm² (1x) direkt am rückseitigen Anschluss des Schalters
4 mm² bis 350 mm² (1x) an der Tunnelanschlussklemme
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
Max. 500 mm² (1x) an der 2-Loch-Tunnelanschlussklemme
Max. 500 mm² (2x) an der 2-Loch-Tunnelklemme
Griff-Typ
Kipphebel
Kurzzeitstromeinstellung (Isd) - max
0 A
Kurzzeitstromeinstellung (Isd) - min
0 A
Einstellung Momentanstrom (Ii) - max
3850 A
Einstellung Momentanstrom (Ii) - min
700 A
Anzahl der Schaltspiele pro Stunde - max
60
Überlaststromeinstellung (Ir) - max
350 A
Überlaststromeinstellung (Ir) - min
350 A
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 230 V, 50/60 Hz
150 kA
Bemessungskurzschlussausschaltvermögen Ics (IEC/EN60947) bei 400/415V, 50/60Hz
150 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 440 V, 50/60 Hz
130 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 525 V, 50/60 Hz
33 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 690 V, 50/60 Hz
9 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 400/415 V, 50/60 Hz
330 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 440 V, 50/60 Hz
286 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 525 V, 50/60 Hz
143 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 690 V, 50/60 Hz
74 kA
Standardklemmen
Schraubklemme
Bemessungsbetriebsspannung Ue (UL) - max
600 V
Bemessungskurzschlusseinschaltvermögen lcm bei 240 V, 50/60 Hz
330 kA
Bemessungsstoßspannungsfestigkeit (Uimp) der Hilfsschalter
6000 V
Bemessungsstoßspannungsfestigkeit (Uimp) der Hauptkontakte
8000 V
Bemessungsisolationsspan. (Ui)
1000 V AC

ETIM for 269285 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 350 A
Bemessungsspannung (EF003977) 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 150 kA
Überlastauslöser Stromeinstellung (EF002336) 350 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 700 A
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Mit Ausgelöstmelder (EF007006) Nein
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 3
Position des Anschlusses für Hauptstromkreis (EF006671) vorne
Ausführung des Betätigungselements (EF006976) Kipphebel
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP20
