> EATON - MOELLER>Leistungsschalter NZM >NZMB1-A20 280987 Y7-280987 ELECTRIC Leistungsschalter, 3p, 20A
ANUNCIAR
Vorheriges Produkt Nächstes Produkt
NZMB1-A20 280987 Y7-280987 EATON ELECTRIC Leistungsschalter, 3p, 20A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZMB1-A20 280987 Y7-280987 EATON ELECTRIC Leistungsschalter, 3p, 20A

NZMB1-A20

280987

Y7-280987

EATON-MOELLER

Leistungsschalter, 3p, 20A

NZMB1-A20

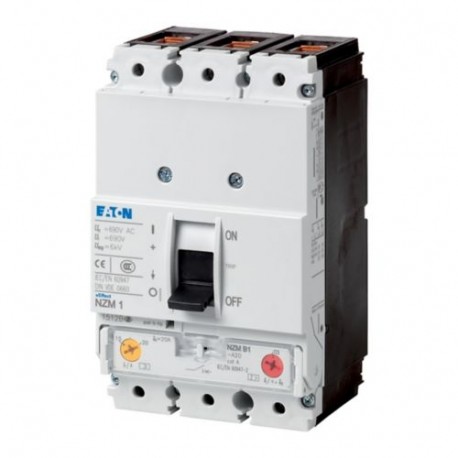

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 20A, B, frame 1, A20

Leistungsschalter NZM1, 3-polig, Schaltvermögen 400/415 V 50 Hz( Icu ): 25 kA, Bemessungsstrom = Bemessungsstrom ohne Unterbrechung Bemessungsstrom = Bemessungsstrom ohne Unterbrechung ( In = Iu ): 20 A, Einbauart: Fest, Kastenklemme, Norm/Zulassung: IEC, Schutzfunktion: System- und Kabelschutz

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $238.32
Stückpreis: $238.32
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM thermomagnetischer Kompaktleistungsschalter
Katalognummer
280987
Produkt Länge/Tiefe
88 mm
Produkthöhe
145 mm
Produktbreite
90 mm
Produktgewicht
1.07 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC
IEC/EN 60947
EAN
4015082809874
Modellcode
NZMB1-A20

Produktspezifikationen

Benutzt mit
Gehäuse 100 x 600 x 600 mm
Typ
Leistungsschalter
Besondere Merkmale
Anwendung
Einsatz in ungeerdeten Netzen bei 440 V
Stromstärkewert
20 A
Betriebsspannung
440 V - 440 V
Leistungsschalter-Rahmentyp
NZM1
Merkmale
Schutzeinheit
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Montagemethode
Hutschienenmontage optional
Einbaugerät Festeinbautechnik
Fest
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Verlustleistung des Betriebsmittels, stromabhängig
9,82 W
Betriebsklasse
A (IEC/EN 60947-2)
Isolierung
300 V AC (zwischen den Hilfskontakten)
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Berührungsschutz
finger- und handrückensicher nach DIN EN 50274/VDE 0106 Teil 110
Schutzart
IP20 (Basisschutzklasse, im Bereich Bedienelemente)
IP20
Energie-Einspeiserichtung
beliebig
Elektr. Anschlusstyp d. Hauptstromkreises
Rahmenklemme
Lebensdauer, mechanisch
20.000 Schaltvorgänge
Überspannungskategorie
III
Schutzart (IP), Vorderseite
IP40 (mit Blendrahmen)
IP66 (mit Türkupplungsdrehgriff)
Schutzart (Anschlussklemmen)
IP10 (Tunnelanschlussklemme)
IP00 (Leiterabschlüsse, Phasentrenner und Bandanschluss)
Anzahl der Pole
3-polig
Anschlusskapazität (Kupferstreifen)
Min. 2 Segmente à 9 mm x 0,8 mm an der Rahmenklemme
Max. 9 Segmente à 9 mm x 0,8 mm an der Rahmenklemme
Lebensdauer, elektrisch
7500 Schaltvorgänge bei 415 V AC-1
7500 Schaltvorgänge bei 400 V AC-1
Funktionen
Anlagen- und Kabelschutz
Schockfestigkeit
20 g (Halbsinusstoß 20 ms)
Anschlussposition für den Hauptstromkreis
Vorderseite
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
20 A
Verlustleistung
9.8 W
Auslösetechnik
Thermomagnetische Rückstellung
Kurzschluss Gesamtausschaltzeit
< 10 ms
Einstellung Kurzschlussauslöser unverzögert - max
350 A
Einstellung Kurzschlussauslöser unverzögert - min
350 A
Anschlusskapazität (Steuerkabel)
0,75 mm² - 2,5 mm² (1x)
0,75 mm² bis 1,5 mm² (2x)
Anschlusskapazität (Kupfersammelschiene)
Min. 12 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Max. 16 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
M6 an rückseitiger Verschraubung
Anschlusskapazität (Kupferleiter/-kabel fest)
4 mm² bis 16 mm² (2x) an Rahmenklemme
6 mm² bis 16 mm² (1x) an Rahmenklemme
6 mm² bis 16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
16 mm² (1x) an der Tunnelanschlussklemme
4 mm² bis 16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Aluminiumleiter/-kabel fest)
10 mm² bis 16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
10 mm² bis 16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
16 mm² (1x) an der Tunnelanschlussklemme
Anschlusskapazität (Kupferleiter/-kabel verseilt)
4 mm² bis 25 mm² (2x) an Rahmenklemme
25 mm² bis 95 mm² (1x) an der 1-Loch-Tunnelanschlussklemme
6 mm² bis 70 mm² (1x) an Rahmenklemme
6 mm² bis 70 mm² (1x) direkt am rückseitigen Anschluss des Schalters
4 mm² bis 25 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
25 mm² bis 95 mm² (1x) an der Tunnelanschlussklemme
25 mm² bis 35 mm² (1x) direkt am rückseitigen Anschluss des Schalters
25 mm² bis 35 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Griff-Typ
Kipphebel
Kurzzeitstromeinstellung (Isd) - max
0 A
Kurzzeitstromeinstellung (Isd) - min
0 A
Einstellung Momentanstrom (Ii) - max
350 A
Einstellung Momentanstrom (Ii) - min
350 A
Anzahl der Schaltspiele pro Stunde - max
120
Überlaststromeinstellung (Ir) - max
20 A
Überlaststromeinstellung (Ir) - min
15 A
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 230 V, 50/60 Hz
30 kA
Bemessungskurzschlussausschaltvermögen Ics (IEC/EN60947) bei 400/415V, 50/60Hz
25 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 440 V, 50/60 Hz
18.5 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 400/415 V, 50/60 Hz
53 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 440 V, 50/60 Hz
53 kA
Standardklemmen
Rahmenklemme
Optionale Klemmen
Anschluss auf der Rückseite. Schraubklemme. Tunnelklemme
Bemessungskurzschlusseinschaltvermögen lcm bei 240 V, 50/60 Hz
63 kA
Bemessungsstoßspannungsfestigkeit (Uimp) der Hilfsschalter
6000 V
Bemessungsstoßspannungsfestigkeit (Uimp) der Hauptkontakte
6000 V
Bemessungsisolationsspan. (Ui)
690 V AC

ETIM for 280987 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 20 A
Bemessungsspannung (EF003977) 440 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 25 kA
Überlastauslöser Stromeinstellung (EF002336) 15 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 350 A
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Rahmenklemme
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Ja
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Mit Ausgelöstmelder (EF007006) Nein
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 3
Position des Anschlusses für Hauptstromkreis (EF006671) vorne
Ausführung des Betätigungselements (EF006976) Kipphebel
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Nein
Schutzart (IP) (EF005474) IP20
