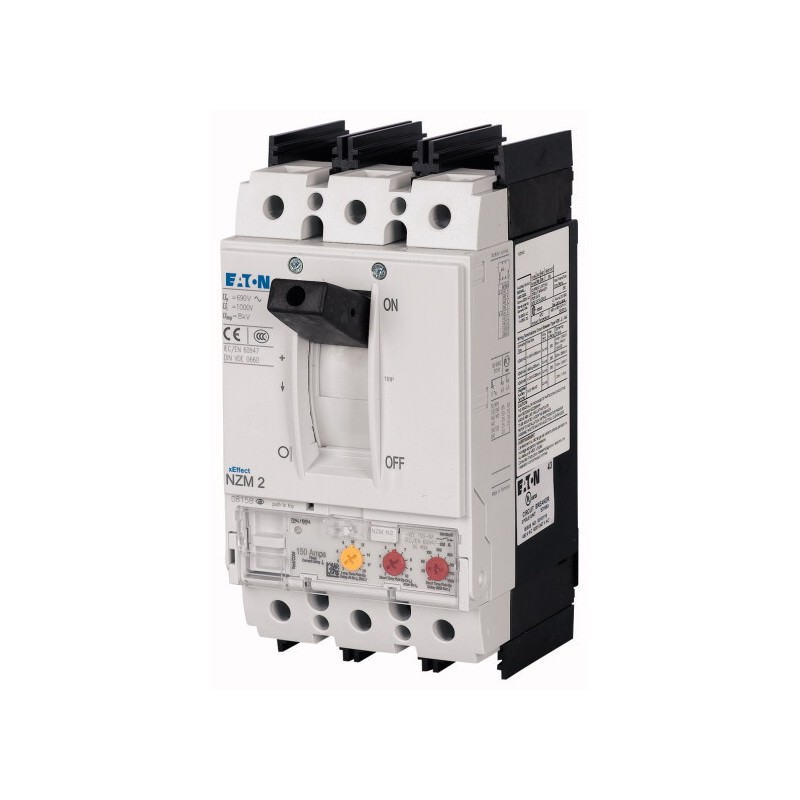

NZMN2-VEF175-NA 271127 EATON ELECTRIC Leistungsschalter, 3p, 175A

NZMN2-VEF175-NA

271127

EATON-MOELLER

Leistungsschalter, 3p, 175A

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Leistungsschalter NZM

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Leistungsschalter, 3p, 175A
Leistungsschalter NZM2, 3-polig, Schaltvermögen SCCR 600Y/347 V 60 Hz( Icu ): 25 kA, Schaltvermögen SCCR 480 V 60 Hz( Icu ): 35 kA, Bemessungsstrom = Bemessungsdauerstrom Bemessungsstrom = Bemessungsdauerstrom( In = Iu ): 175 A, Einbautechnik: Festeinbau, Standardausrüstung: Schraubanschluss, Norm/Zulassung: UL/CSA, IEC, Schutzfunktion: Anlagen-, Kabel-, Selektiv- und Generatorschutz

Lieferprogramm

Sortiment
Leistungsschalter
Schutzfunktion
Anlagen-, Kabel-, Selektiv- und Generatorschutz
Norm/Zulassung
UL/CSA, IEC
Auslösetechnik
Elektronischer Auslöser
Einbautechnik
Festeinbau
Beschreibung
Schalter entsprechen sowohl UL/CSA als auch IEC Bestimmungen. IEC-Schaltleistungswerte auf dem Leistungsschild enthalten.
fest eingestellte Überlastauslöser Ir
Effektivwertmessung und „thermisches Gedächtnis“
einstellbare Trägheitsgradeinstellung tr: 2 – 20 s bei 6 x Ir
einstellbare Verzögerungszeit tsd: Stufen: 0, 20, 60, 100, 200, 300, 500, 750, 1000 ms
i2t-konstant-Funktion: fest AUS
Baugröße
NZM2
Polzahl
3-polig
Standardausrüstung
Schraubanschluss
Schaltvermögen
SCCR 480 V 60 Hz [Icu]
35 kA
SCCR 600Y/347 V 60 Hz [Icu]
25 kA
Bemessungsstrom = Bemessungsdauerstrom [In= Iu]
Bemessungsstrom = Bemessungsdauerstrom [In= Iu]
175 A
Einstellbereich
Überlastauslöser[Ir]Überlastauslöser min. [Ir]
175 A
Kurzschlussauslöser[Irm]unverzögert[Ii= Inx …]
2100 A fest
Kurzschlussauslöser[Irm]verzögert[Isd= Irx …]
2 - 10

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947, VDE 0660
Berührungsschutz
finger- und handrückensicher nach VDE 0106 Teil 100
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
UmgebungstemperaturUmgebungstemperatur Lagerung
- 40 - + 70 °C
UmgebungstemperaturBetrieb
-25 - +70 °C
Schockfestigkeit (Halbsinusstoß 10 ms) nach IEC 60068-2-27
20 (Halbsinusstoß 20 ms) g
Sichere Trennung nach EN 61140zwischen Hilfskontakten und Hauptstrombahnen
500 V AC
Sichere Trennung nach EN 61140zwischen den Hilfskontakten
300 V AC
Gewicht
2.345 kg
EinbaulageEinbaulage
senkrecht und 90° nach allen Richtungen
mit Fehlerstromauslöser XFI:
- NZM1, N1, NZM2, N2: senkrecht und 90° nach allen Richtungen
mit Steckvorrichtung:
- NZM1, N1, NZM2, N2: senkrecht, 90° rechts/links
mit Ausfahrvorrichtung:
- NZM3, N3: senkrecht, 90° rechts/links
- NZM4, N4: senkrecht
mit Fernantrieb:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: senkrecht und 90° nach allen Richtungen

Energie-Einspeiserichtung
nach Bedarf
SchutzartGerät
im Bereich der Bedienteile: IP20 (Basisschutzart)
SchutzartGehäuse
mit Blendrahmen: IP40
mit Türkupplungsdrehgriff: IP66
SchutzartAnschlussklemmen
Tunnelklemme: IP10
Phasentrenner und Bandklemme: IP00
Weitere Technische Daten (Blätterkatalog)
Leistungsschalter
Bemessungsstoßspannungsfestigkeit [Uimp]Hauptstrombahnen
8000 V
Bemessungsstoßspannungsfestigkeit [Uimp]Hilfsstrombahnen
6000 V
Bemessungsbetriebsspannung [Ue]
690 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung [Ui]
1000 V
Einsatz in ungeerdeten Netzen
≦ 690 V
Schaltvermögen
Bemessungskurzschlusseinschaltvermögen [Icm]240 V [Icm]
187 kA
Bemessungskurzschlusseinschaltvermögen [Icm]400/415 V [Icm]
105 kA
Bemessungskurzschlusseinschaltvermögen [Icm]440 V 50/60 Hz [Icm]
74 kA
Bemessungskurzschlusseinschaltvermögen [Icm]525 V 50/60 Hz [Icm]
53 kA
Bemessungskurzschlusseinschaltvermögen [Icm]690 V 50/60 Hz [Icm]
40 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]240 V 50/60 Hz [Icu]
85 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]400/415 V 50/60 Hz [Icu]
50 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]440 V 50/60 Hz [Icu]
35 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]525 V 50/60 Hz [Icu]
25 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]690 V 50/60 Hz [Icu]
20 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]240 V 50/60 Hz [Ics]
85 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
50 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]440 V 50/60 Hz [Ics]
35 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]525 V 50/60 Hz [Ics]
25 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]690 V 50/60 Hz [Ics]
5 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]maximale NH-Sicherung
355 A gG/gL
Bemessungskurzschlussausschaltvermögen Icn[Icn]
Maximale Vorsicherung, wenn der zu erwartende Kurzschlussstrom an der Einbaustelle das Schaltvermögen des Leistungsschalters übersteigt.
Technische Daten, abweichend von den Produkten für den IEC-Markt
Schaltvermögen NA-Schalter (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 240 V 60 Hz [Icu]
85 kA
Technische Daten, abweichend von den Produkten für den IEC-Markt
Schaltvermögen NA-Schalter (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 480 V 60 Hz [Icu]
35 kA
Technische Daten, abweichend von den Produkten für den IEC-Markt
Schaltvermögen NA-Schalter (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 600Y/347 V 60 Hz [Icu]
25 kA
Bemessungskurzzeitstromfestigkeitt = 0.3 s [Icw]
1.9 kA
Bemessungskurzzeitstromfestigkeitt = 1 s [Icw]
1.9 kA
Gebrauchskategorie nach IEC/EN 60947-2
A
Lebensdauer, mechanisch (davon max. 50% Auslösung durch A/U-Auslöser) [Schaltspiele]
20000
Lebensdauer, elektrischAC-1400 V 50/60 Hz [Schaltspiele]
10000
Lebensdauer, elektrischAC-1690 V 50/60 Hz [Schaltspiele]
7500
Lebensdauer, elektrischAC-3400 V 50/60 Hz [Schaltspiele]
6500
Lebensdauer, elektrischAC-3415 V 50/60 Hz [Schaltspiele]
6500
Lebensdauer, elektrischAC-3690 V 50/60 Hz [Schaltspiele]
5000
Lebensdauer, elektrischmax. Schalthäufigkeit
120 S/h
Gesamtausschaltzeit im Kurzschlussfall
< 10 ms
Anschlussquerschnitte
Standardausrüstung
Schraubanschluss
Rundleiter CuRahmenklemmeeindrähtig
1 x (12 - 6) mm2
Rundleiter CuRahmenklemmemehrdrähtig
1 x (4 - 350) mm2
Rundleiter CuTunnelklemmeeindrähtig
1 x 16 mm2
Rundleiter CuTunnelklemmemehrdrähtigmehrdrähtig
1 x (4 - 350) mm2
Rundleiter CuSchraubanschluss und rückseitiger Anschlussdirekt am Schaltereindrähtig
1 x (11 - 6) mm2
Rundleiter CuSchraubanschluss und rückseitiger Anschlussdirekt am Schaltermehrdrähtig
1 x (4 - 3/0) mm2
Al-Leitungen, Cu-KabelTunnelklemmeeindrähtig
1 x 16 mm2
Al-Leitungen, Cu-KabelSchraubanschluss und rückseitiger AnschlussCu-Band, gelocht [min.]
2 x 16 x 0.8 mm
Al-Leitungen, Cu-KabelSchraubanschluss und rückseitiger AnschlussCu-Band, gelocht [max.]
10 x 16 x 0.8 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Rahmenklemme [min.]
2 x 9 x 0.8 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Rahmenklemme [max.]
10 x 16 x 0.8 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Schraubanschluss und rückseitiger AnschlussCu-Band, gelocht [min.]
2 x 16 x 0.8 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Schraubanschluss und rückseitiger AnschlussCu-Band, gelocht [max.]
10 x 16 x 0.8 mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger AnschlussSchraubanschluss
M8
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger Anschlussdirekt am Schalter [min.]
16 x 5 mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger Anschlussdirekt am Schalter [max.]
20 x 5 mm
Steuerleitungen
1 x (18 - 14)
2 x (18 - 16) mm2

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
175 A
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
25.27 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Leistungsschalter für Trafo-, Generator- und Anlagenschutz (EC000228)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Leistungsschalter für Trafo-, Generator- und Anlagenschutz ([email protected] [AJZ716013])
Bemessungsdauerstrom Iu
175 A
Bemessungsspannung
690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz
50 kA
Überlastauslöser Stromeinstellung
175 - 175 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers
350 - 1750 A
Einstellbereich des unverzögerten Kurzschlussauslösers
2100 - 2100 A
Integrierter Erdschlussschutz
nein
Anschlussart Hauptstromkreis
Schraubanschluss
Gerätebauart
Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage
nein
Hutschienenmontage optional
ja
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
0
Mit Ausgelöstmelder
nein
Mit Unterspannungsauslöser
nein
Polzahl
3
Position des Anschlusses für Hauptstromkreis
vorne
Ausführung des Betätigungselements
Kipphebel
Komplettgerät mit Schutzeinheit
ja
Motorantrieb integriert
nein
Motorantrieb optional
ja
Schutzart (IP)
IP20

Approbationen

Product Standards
UL 489; CSA-C22.2 No. 5-09; IEC 60947-2; CE marking
UL File No.
E31593
UL Category Control No.
DIVQ
CSA File No.
022086
CSA Class No.
1432-01
North America Certification
UL listed, CSA certified
Specially designed for North America
Yes
Suitable for
Feeder circuits, branch circuits
Current Limiting Circuit-Breaker
Yes
Max. Voltage Rating
600Y/347 V, 480 V
Degree of Protection
IEC: IP20; UL/CSA Type: -

Kennlinien

Kennlinie
123U180
Kennlinie
1230DIA-89
Kennlinie
1230DIA-92

Abmessungen

123X312
① Ausblasraum, Mindestabstand zu anderen Teilen
② Mindestabstand zu benachbarten Teilen
123X341

Datasheet - PDF

▲
Titel: Größe: Typ:
NZMN2-VEF175-NA 271127 DE_271127.pdf 597 Kbytes NZMN2-VEF175-NA 271127 DE_271127.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
