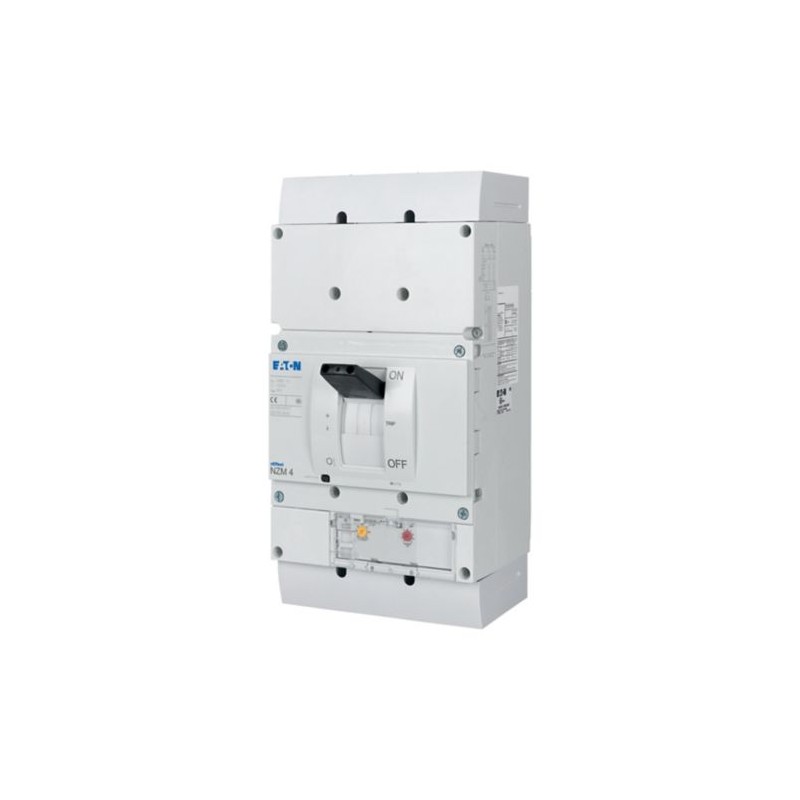

NZMN4-AE1000-NA 271121 Y7-271121 EATON ELECTRIC Leistungsschalter, 3p, 1000A
NZMN4-AE1000-NA
271121
Y7-271121
EATON-MOELLER
Leistungsschalter, 3p, 1000A
NZMN4-AE1000-NA
Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 1000A, N4-AE1000-NA
Leistungsschalter NZM4, 3-polig, Schaltleistung SCCR 480Y/277 V 60 Hz( Icu ): 100 kA, Schaltleistung SCCR 480 V 60 Hz( Icu ): 42 kA, Bemessungsstrom = Bemessungsdauerstrom (In = Iu ): 1000 A, Einbauart: Fest, Schraubanschluss, Norm/Zulassung: UL/CSA, IEC, Schutzfunktion: System- und Kabelschutz
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leistungsschalter NZM
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton – Moeller Series – NZM elektronischer Kompaktleistungsschalter
Katalognummer
271121
Produkt Länge/Tiefe
401 mm
Produkthöhe
207 mm
Produktbreite
210 mm
Produktgewicht
21 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
UL/CSA
CSA (Class No. 1432-01)
UL (Category Control Number DIVQ)
UL 489
IEC 60947-2
CSA-C22.2 No. 5-09
UL listed
IEC/EN 60947
CE marking
UL (File No. E31593)
IEC
Specially designed for North America
CSA (File No. 22086)
CSA certified
CSA (Class No. 1432-01)
UL (Category Control Number DIVQ)
UL 489
IEC 60947-2
CSA-C22.2 No. 5-09
UL listed
IEC/EN 60947
CE marking
UL (File No. E31593)
IEC
Specially designed for North America
CSA (File No. 22086)
CSA certified
EAN
4015082711214
Modellcode
NZMN4-AE1000-NA
Produktspezifikationen
Typ
Leistungsschalter
Besondere Merkmale
Anwendung
- Nebenstromkreise, Einspeisestromkreise
- Einsatz in ungeerdeten Netzen bei 525 V
Stromstärkewert
1000 A
Betriebsspannung
690 V - 690 V
Leistungsschalter-Rahmentyp
NZM4
Merkmale
Schutzeinheit
Motorantrieb optional
Motorantrieb optional
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Montagemethode
Einbaugerät Festeinbautechnik
Fest
Hutschienenmontage optional
Fest
Hutschienenmontage optional
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, konstant, nach IEC 60068-2-78
Verlustleistung des Betriebsmittels, stromabhängig
165 W
Betriebsklasse
A (IEC/EN 60947-2)
Isolierung
300 V AC (zwischen den Hilfskontakten)
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Niederspannungs-HBC-Sicherung - max
2 x 630 A gG/gL
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Berührungsschutz
finger- und handrückensicher nach DIN EN 50274/VDE 0106 Teil 110
Schutzart
IP20 (Basisschutzklasse, im Bereich Bedienelemente)
IP20
IP20
Energie-Einspeiserichtung
beliebig
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubanschluss
Lebensdauer, mechanisch
10.000 Schaltvorgänge
Überspannungskategorie
III
Bemessungsbetriebsstrom
2000 A (380/400 V AC-1, Ein- und Ausschaltvermögen)
1000 A (660-690 V AC-3, Ein- und Ausschaltvermögen)
1600 A (415 V AC-1, Ein- und Ausschaltvermögen)
1000 A (690 V AC -1, Ein- und Ausschaltvermögen)
1000 A (660-690 V AC-3, Ein- und Ausschaltvermögen)
1600 A (415 V AC-1, Ein- und Ausschaltvermögen)
1000 A (690 V AC -1, Ein- und Ausschaltvermögen)
Schutzart (IP), Vorderseite
IP40 (mit Blendrahmen)
IP66 (mit Türkupplungsdrehgriff)
IP66 (mit Türkupplungsdrehgriff)
Schutzart (Anschlussklemmen)
IP00 (Leiterabschlüsse, Phasentrenner und Bandanschluss)
IP10 (Tunnelanschlussklemme)
IP10 (Tunnelanschlussklemme)
Anzahl der Pole
3-polig
Anschlusskapazität (Kupferstreifen)
Min. 6 Segmente à 16 mm x 0,8 mm an der Flachleiterklemme
Max. 10 Segmente à 32 mm x 1 mm (2x) an Flachleiterklemme
10 Segmente mit 50 mm x 1 mm (2x) an der 1-Loch-Modulplatte
Min. 10 Segmente à 50 mm x 1 mm (2x) am rückseitigen Anschluss (gestanzt)
Max. 10 Segmente à 50 mm x 1 mm (2x) am rückseitigen Anschluss (gestanzt)
10 Segmente mit 80 mm x 1 mm (2x) an der Breitenerweiterung auf der Rückseite
NA: gleich mit IEC
Max. 10 Segmente à 32 mm x 1 mm (2x) an Flachleiterklemme
10 Segmente mit 50 mm x 1 mm (2x) an der 1-Loch-Modulplatte
Min. 10 Segmente à 50 mm x 1 mm (2x) am rückseitigen Anschluss (gestanzt)
Max. 10 Segmente à 50 mm x 1 mm (2x) am rückseitigen Anschluss (gestanzt)
10 Segmente mit 80 mm x 1 mm (2x) an der Breitenerweiterung auf der Rückseite
NA: gleich mit IEC
Lebensdauer, elektrisch
2000 Schaltvorgänge bei 400 V AC-3
1000 Schaltvorgänge bei 690 V AC-3
3000 Schaltvorgänge bei 400 V AC-1
2000 Schaltvorgänge bei 415 V AC-3
2000 Schaltvorgänge bei 690 V AC-1
1000 Schaltvorgänge bei 690 V AC-3
3000 Schaltvorgänge bei 400 V AC-1
2000 Schaltvorgänge bei 415 V AC-3
2000 Schaltvorgänge bei 690 V AC-1
Funktionen
Anlagen- und Kabelschutz
Schockfestigkeit
20 g (Halbsinusstoß 20 ms)
Anschlussposition für den Hauptstromkreis
Vorderseite
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
1000 A
Auslösetechnik
Elektronischer Auslöser
Kurzschluss Gesamtausschaltzeit
< 25 ms (≦ 415 V); < 35 ms (> 415 V)
Bemessungskurzzeitstromfestigkeit (t = 0,3 s)
19.2 kA
Bemessungskurzzeitstromfestigkeit (t = 1 s)
19.2 kA
Einstellung Kurzschlussauslöser unverzögert - max
12000 A
Einstellung Kurzschlussauslöser unverzögert - min
2000 A
Anschlusskapazität (Steuerkabel)
0,75 mm² - 2,5 mm² (1x)
0.75 mm² - 1,5 mm² (2x)
0.75 mm² - 1,5 mm² (2x)
Anschlusskapazität (Kupfersammelschiene)
M10 an rückseitiger Verschraubung
Min. 25 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Max. 50 mm x 10 mm (2x) direkt am rückseitigen Anschluss des Schalters
Min. 25 mm x 5 mm auf der Rückseite der 1-Loch-Modulplatte
Max. 50 mm x 10 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
50 mm x 10 mm (2x) auf der Rückseite der 2-Loch-Modulplatte
Min. 60 mm x 10 mm an der Breitenerweiterung auf der Rückseite
Max. 80 mm x 10 mm (2x) an der Breitenerweiterung auf der Rückseite
NA: gleich mit IEC
Min. 25 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Max. 50 mm x 10 mm (2x) direkt am rückseitigen Anschluss des Schalters
Min. 25 mm x 5 mm auf der Rückseite der 1-Loch-Modulplatte
Max. 50 mm x 10 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
50 mm x 10 mm (2x) auf der Rückseite der 2-Loch-Modulplatte
Min. 60 mm x 10 mm an der Breitenerweiterung auf der Rückseite
Max. 80 mm x 10 mm (2x) an der Breitenerweiterung auf der Rückseite
NA: gleich mit IEC
Anschlusskapazität (Kupferleiter/-kabel verseilt)
50 mm² bis 240 mm² (4x) an der 4-Loch-Tunnelanschlussklemme
120 mm² bis 185 mm² (1x) direkt am rückseitigen Anschluss des Schalters
50 mm² bis 185 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Min. 120 mm² bis 300 mm² (1x) auf der Rückseite der 1-Loch-Modulplatte
Max. 95 mm² bis 300 mm² (2x) auf der Rückseite der 1-Loch-Modulplatte
Min. 95 mm² bis 185 mm² (2x) auf der Rückseite der 2-Loch-Modulplatte
Max. 35 mm² bis 185 mm² (4x) auf der Rückseite der 2-Loch-Modulplatte
300 mm² (4x) an der Breitenerweiterung auf der Rückseite
95 mm² bis 240 mm² (6x) an der Breitenerweiterung auf der Rückseite
NA: AWG 0 bis kcmil 500 (4x) an 4-Loch-Tunnelklemme
Na: kcmil 250 bis kcmil 350 (1x) direkt am rückseitigen Anschluss des Schalters
NA: AWG 0 bis kcmil 350 (4x) direkt am rückseitigen Anschluss des Schalters
NA: min. kcmil 250 bis kcmil 600 (1x) auf der Rückseite der 1-Loch-Modulplatte
NA: max. AWG 3/0 bis kcmil 600 (2x) auf der Rückseite der 1-Loch-Modulplatte
NA: min. AWG 3/0 bis kcmil 350 (2x) auf der Rückseite der 2-Loch-Modulplatte
NA: max. AWG 2 bis kcmil 350 (4x) auf der Rückseite der 2-Loch-Modulplatte
NA: kcmil 600 (4x) an der Breitenerweiterung auf der Rückseite
NA: AWG 3/0 bis kcmil 500 (6x) an der Breitenerweiterung auf der Rückseite
120 mm² bis 185 mm² (1x) direkt am rückseitigen Anschluss des Schalters
50 mm² bis 185 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Min. 120 mm² bis 300 mm² (1x) auf der Rückseite der 1-Loch-Modulplatte
Max. 95 mm² bis 300 mm² (2x) auf der Rückseite der 1-Loch-Modulplatte
Min. 95 mm² bis 185 mm² (2x) auf der Rückseite der 2-Loch-Modulplatte
Max. 35 mm² bis 185 mm² (4x) auf der Rückseite der 2-Loch-Modulplatte
300 mm² (4x) an der Breitenerweiterung auf der Rückseite
95 mm² bis 240 mm² (6x) an der Breitenerweiterung auf der Rückseite
NA: AWG 0 bis kcmil 500 (4x) an 4-Loch-Tunnelklemme
Na: kcmil 250 bis kcmil 350 (1x) direkt am rückseitigen Anschluss des Schalters
NA: AWG 0 bis kcmil 350 (4x) direkt am rückseitigen Anschluss des Schalters
NA: min. kcmil 250 bis kcmil 600 (1x) auf der Rückseite der 1-Loch-Modulplatte
NA: max. AWG 3/0 bis kcmil 600 (2x) auf der Rückseite der 1-Loch-Modulplatte
NA: min. AWG 3/0 bis kcmil 350 (2x) auf der Rückseite der 2-Loch-Modulplatte
NA: max. AWG 2 bis kcmil 350 (4x) auf der Rückseite der 2-Loch-Modulplatte
NA: kcmil 600 (4x) an der Breitenerweiterung auf der Rückseite
NA: AWG 3/0 bis kcmil 500 (6x) an der Breitenerweiterung auf der Rückseite
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
Min. 185 mm² bis 240 mm² (1x) auf der Rückseite der 1-Loch-Modulplatte
Max. 70 mm² bis 185 mm² (2x) auf der Rückseite der 1-Loch-Modulplatte
50 mm (4x) auf der Rückseite der 2-Loch-Modulplatte
240 mm² (2x) an der Breitenerweiterung auf der Rückseite
70 mm² x 240 mm² (6x) an der Breitenerweiterung auf der Rückseite
NA: Aluminiumleiter nicht anwendbar
Max. 70 mm² bis 185 mm² (2x) auf der Rückseite der 1-Loch-Modulplatte
50 mm (4x) auf der Rückseite der 2-Loch-Modulplatte
240 mm² (2x) an der Breitenerweiterung auf der Rückseite
70 mm² x 240 mm² (6x) an der Breitenerweiterung auf der Rückseite
NA: Aluminiumleiter nicht anwendbar
Griff-Typ
Kipphebel
Kurzzeitstromeinstellung (Isd) - max
0 A
Kurzzeitstromeinstellung (Isd) - min
0 A
Einstellung Momentanstrom (Ii) - max
12000 A
Einstellung Momentanstrom (Ii) - min
2000 A
Anzahl der Schaltspiele pro Stunde - max
60
Überlaststromeinstellung (Ir) - max
1000 A
Überlaststromeinstellung (Ir) - min
500 A
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 230 V, 50/60 Hz
37 kA
Bemessungskurzschlussausschaltvermögen Ics (IEC/EN60947) bei 400/415V, 50/60Hz
37 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 440 V, 50/60 Hz
26 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 525 V, 50/60 Hz
19 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 690 V, 50/60 Hz
15 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 400/415 V, 50/60 Hz
105 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 440 V, 50/60 Hz
74 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 525 V, 50/60 Hz
53 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 690 V, 50/60 Hz
40 kA
Standardklemmen
Schraubanschluss, optional: Tunnelklemme, rückseit. Anschluss, Anschlussleiste
Bemessungsbetriebsspannung Ue (UL) - max
600 V
Bemessungskurzschlusseinschaltvermögen lcm bei 240 V, 50/60 Hz
105 kA
Bemessungsstoßspannungsfestigkeit (Uimp) der Hilfsschalter
6000 V
Bemessungsstoßspannungsfestigkeit (Uimp) der Hauptkontakte
8000 V
Bemessungsisolationsspan. (Ui)
1000 V AC
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 1000 A |
| Bemessungsspannung (EF003977) | 690 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) | 37 kA |
| Überlastauslöser Stromeinstellung (EF002336) | 500 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 2000 A |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Integrierter Erdschlussschutz (EF007296) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Schraubanschluss |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Ja |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Mit Ausgelöstmelder (EF007006) | Nein |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | vorne |
| Ausführung des Betätigungselements (EF006976) | Kipphebel |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| NZMN4-AE1000-NA Y7-271121 271121 ES_265996.pdf | 3 Mbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
