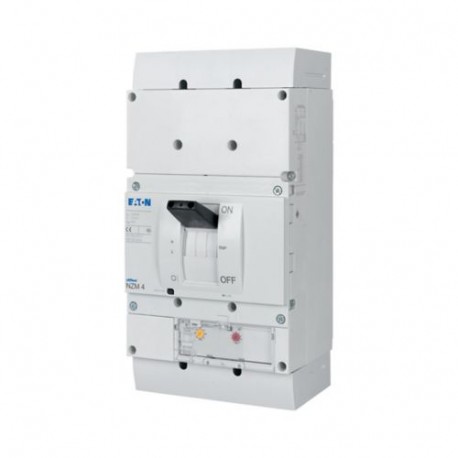

NZMH4-AE1000 265765 Y7-265765 EATON ELECTRIC Leistungsschalter, 3p, 1000A Vergrößern

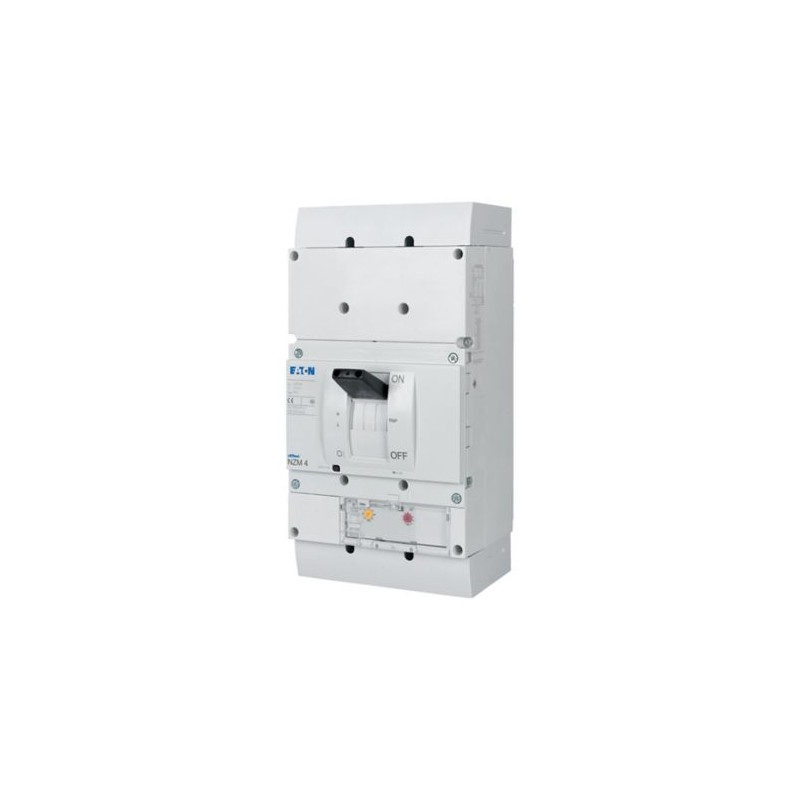

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZMH4-AE1000 265765 Y7-265765 EATON ELECTRIC Leistungsschalter, 3p, 1000A

NZMH4-AE1000

265765

Y7-265765

EATON-MOELLER

Leistungsschalter, 3p, 1000A

NZMH4-AE1000

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 1000A, H, frame 4, AE1000

Leistungsschalter NZM4, 3-polig, Schaltvermögen 400/415 V 50 Hz( Icu ): 85 kA, Bemessungsstrom = Bemessungsstrom ohne Unterbrechung Bemessungsstrom = Bemessungsdauerstrom = Bemessungsdauerstrom ( In = Iu ): 1000 A, Einbauart: Fest, Schraubanschluss, Norm/Zulassung: IEC, Schutzfunktion: System- und Kabelschutz

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $5,791.45
Stückpreis: $5,791.45
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM elektronischer Kompaktleistungsschalter
Katalognummer
265765
Produkt Länge/Tiefe
401 mm
Produkthöhe
207 mm
Produktbreite
210 mm
Produktgewicht
19.046 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC
IEC/EN 60947
EAN
4015082657659
Modellcode
NZMH4-AE1000

Produktspezifikationen

Typ
Leistungsschalter
Besondere Merkmale
Anwendung
Einsatz in ungeerdeten Netzen bei 525 V
Stromstärkewert
1000 A
Betriebsspannung
690 V - 690 V
Leistungsschalter-Rahmentyp
NZM4
Merkmale
Schutzeinheit
Motorantrieb optional
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Montagemethode
Fest
Einbaugerät Festeinbautechnik
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Verlustleistung des Betriebsmittels, stromabhängig
123 W
Betriebsklasse
A (IEC/EN 60947-2)
Isolierung
300 V AC (zwischen den Hilfskontakten)
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Berührungsschutz
finger- und handrückensicher nach DIN EN 50274/VDE 0106 Teil 110
Schutzart
IP20 (Basisschutzklasse, im Bereich Bedienelemente)
IP20
Energie-Einspeiserichtung
beliebig
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubanschluss
Lebensdauer, mechanisch
10.000 Schaltvorgänge
Überspannungskategorie
III
Schutzart (IP), Vorderseite
IP66 (mit Türkupplungsdrehgriff)
IP40 (mit Blendrahmen)
Schutzart (Anschlussklemmen)
IP00 (Leiterabschlüsse, Phasentrenner und Bandanschluss)
IP10 (Tunnelanschlussklemme)
Anzahl der Pole
3-polig
Anschlusskapazität (Kupferstreifen)
10 Segmente mit 80 mm x 1 mm (2x) an der Breitenerweiterung auf der Rückseite
10 Segmente mit 50 mm x 1 mm (2x) an der 1-Loch-Modulplatte
Max. 10 Segmente à 50 mm x 1 mm (2x) am rückseitigen Anschluss (gestanzt)
Max. 10 Segmente à 32 mm x 1 mm (2x) an Flachleiterklemme
Min. 5 Segmente à 25 mm x 1 mm am rückseitigen Anschluss (gestanzt)
Min. 6 Segmente à 16 mm x 0,8 mm an der Flachleiterklemme
Lebensdauer, elektrisch
2000 Schaltvorgänge bei 690 V AC-1
3000 Schaltvorgänge bei 415 V AC-1
1000 Schaltvorgänge bei 690 V AC-3
2000 Schaltvorgänge bei 415 V AC-3
2000 Schaltvorgänge bei 400 V AC-3
3000 Schaltvorgänge bei 400 V AC-1
Funktionen
Anlagen- und Kabelschutz
Schockfestigkeit
15 g (Halbsinusstoß 11 ms)
Anschlussposition für den Hauptstromkreis
Vorderseite
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
1000 A
Auslösetechnik
Elektronischer Auslöser
Kurzschluss Gesamtausschaltzeit
< 25 ms (≦ 415 V); < 35 ms (> 415 V)
Bemessungskurzzeitstromfestigkeit (t = 0,3 s)
19.2 kA
Bemessungskurzzeitstromfestigkeit (t = 1 s)
19.2 kA
Einstellung Kurzschlussauslöser unverzögert - max
12000 A
Einstellung Kurzschlussauslöser unverzögert - min
2000 A
Anschlusskapazität (Steuerkabel)
0.75 mm² - 1,5 mm² (2x)
0,75 mm² - 2,5 mm² (1x)
Anschlusskapazität (Kupfersammelschiene)
Max. 50 mm x 10 mm (2x) direkt am rückseitigen Anschluss des Schalters
Min. 25 mm x 5 mm auf der Rückseite der 1-Loch-Modulplatte
Max. 50 mm x 10 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
Min. 60 mm x 10 mm an der Breitenerweiterung auf der Rückseite
M10 an rückseitiger Verschraubung
50 mm x 10 mm (2x) auf der Rückseite der 2-Loch-Modulplatte
Min. 25 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Max. 80 mm x 10 mm (2x) an der Breitenerweiterung auf der Rückseite
Anschlusskapazität (Kupferleiter/-kabel fest)
95 mm bis 300 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
50 mm² bis 240 mm² (4x) an der 4-Loch-Tunnelanschlussklemme
95 mm² bis 240 mm² (6x) an der Breitenerweiterung auf der Rückseite
120 mm bis 300 mm (1x) auf der Rückseite der 1-Loch-Modulplatte
35 mm bis 185 mm (4x) auf der Rückseite der 2-Loch-Modulplatte
95 mm bis 185 mm (2x) auf der Rückseite der 2-Loch-Modulplatte
300 mm² (4x) an der Breitenerweiterung auf der Rückseite
Anschlusskapazität (Aluminiumleiter/-kabel fest)
70 mm bis 185 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
240 mm² (2x) an der Breitenerweiterung auf der Rückseite
185 mm bis 240 mm (1x) auf der Rückseite der 1-Loch-Modulplatte
70 mm² x 240 mm² (6x) an der Breitenerweiterung auf der Rückseite
50 mm (4x) auf der Rückseite der 2-Loch-Modulplatte
Anschlusskapazität (Kupferleiter/-kabel verseilt)
120 mm² bis 185 mm² (1x) direkt am rückseitigen Anschluss des Schalters
50 mm² bis 185 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
50 mm² bis 240 mm² (4x) an der 4-Loch-Tunnelanschlussklemme
Griff-Typ
Kipphebel
Kurzzeitstromeinstellung (Isd) - max
0 A
Kurzzeitstromeinstellung (Isd) - min
0 A
Einstellung Momentanstrom (Ii) - max
12000 A
Einstellung Momentanstrom (Ii) - min
2000 A
Anzahl der Schaltspiele pro Stunde - max
60
Überlaststromeinstellung (Ir) - max
1000 A
Überlaststromeinstellung (Ir) - min
500 A
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 230 V, 50/60 Hz
63 kA
Bemessungskurzschlussausschaltvermögen Ics (IEC/EN60947) bei 400/415V, 50/60Hz
50 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 440 V, 50/60 Hz
50 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 525 V, 50/60 Hz
50 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 690 V, 50/60 Hz
37 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 400/415 V, 50/60 Hz
187 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 440 V, 50/60 Hz
187 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 525 V, 50/60 Hz
143 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 690 V, 50/60 Hz
100 kA
Standardklemmen
Schraubklemme
Optionale Klemmen
Anschluss auf der Rückseite. Bandanschluss. Tunnelanschlussklemme
Bemessungskurzschlusseinschaltvermögen lcm bei 240 V, 50/60 Hz
275 kA
Bemessungsstoßspannungsfestigkeit (Uimp) der Hilfsschalter
6000 V
Bemessungsstoßspannungsfestigkeit (Uimp) der Hauptkontakte
8000 V
Bemessungsisolationsspan. (Ui)
1000 V AC

ETIM for 265765 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 1000 A
Bemessungsspannung (EF003977) 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 50 kA
Überlastauslöser Stromeinstellung (EF002336) 500 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 2000 A
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Mit Ausgelöstmelder (EF007006) Nein
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 3
Position des Anschlusses für Hauptstromkreis (EF006671) vorne
Ausführung des Betätigungselements (EF006976) Kipphebel
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP20
