> EATON - MOELLER>Leistungsschalter NZM >NZML4-AE1000 283210 Y7-283210 ELECTRIC Leistungsschalter 3p 1000 A
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

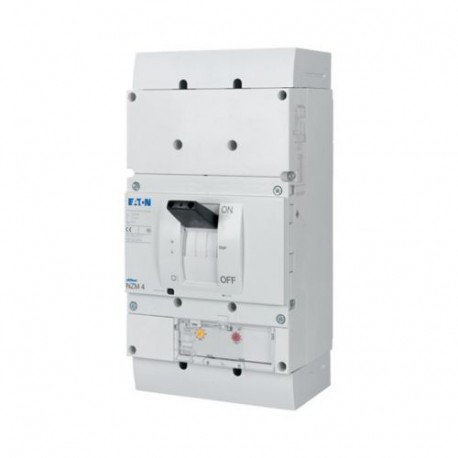

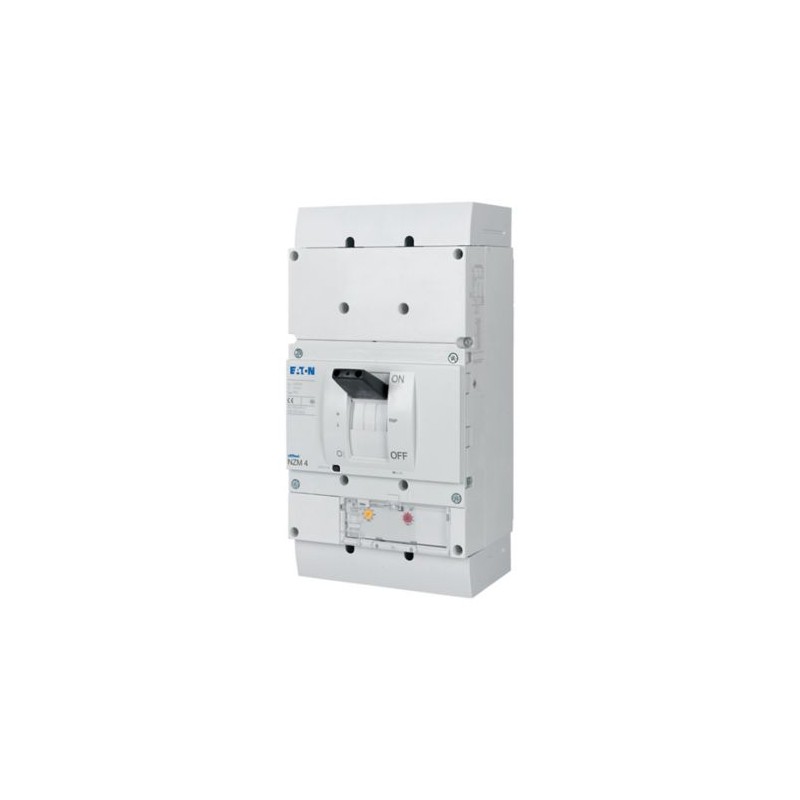

NZML4-AE1000 283210 Y7-283210 EATON ELECTRIC Leistungsschalter 3p 1000 A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZML4-AE1000 283210 Y7-283210 EATON ELECTRIC Leistungsschalter 3p 1000 A

NZML4-AE1000

283210

Y7-283210

EATON-MOELLER

Leistungsschalter 3p 1000 A

NZML4-AE1000

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breakers 3p 1000 A, AE

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $8,078.74
Stückpreis: $8,078.74
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series NZM - Molded case circuit breaker
Katalognummer
283210
Produkt Länge/Tiefe
401 mm
Produkthöhe
207 mm
Produktbreite
210 mm
Produktgewicht
21 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC
IEC/EN 60947
EAN
4015082832100
Modellcode
NZML4-AE1000

Produktspezifikationen

Typ
Leistungsschalter
Besondere Merkmale
Anwendung
Einsatz in ungeerdeten Netzen bei 525 V
Stromstärkewert
1000 A
Betriebsspannung
690 V - 690 V
Leistungsschalter-Rahmentyp
NZM4
Merkmale
Motorantrieb optional
Schutzeinheit
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Montagemethode
Einbaugerät Festeinbautechnik
Fest
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Verlustleistung des Betriebsmittels, stromabhängig
123 W
Betriebsklasse
A (IEC/EN 60947-2)
Isolierung
300 V AC (zwischen den Hilfskontakten)
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Berührungsschutz
finger- und handrückensicher nach DIN EN 50274/VDE 0106 Teil 110
Schutzart
IP20 (Basisschutzklasse, im Bereich Bedienelemente)
IP20
Energie-Einspeiserichtung
beliebig
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubverbindung
Lebensdauer, mechanisch
10.000 Schaltvorgänge
Überspannungskategorie
III
Schutzart (IP), Vorderseite
IP40 (mit Blendrahmen)
IP66 (mit Türkupplungsdrehgriff)
Schutzart (Anschlussklemmen)
IP00 (Leiterabschlüsse, Phasentrenner und Bandanschluss)
IP10 (Tunnelanschlussklemme)
Anzahl der Pole
3-polig
Anschlusskapazität (Kupferstreifen)
Max. 10 Segmente à 32 mm x 1 mm (2x) an Flachleiterklemme
Min. 6 Segmente à 16 mm x 0,8 mm an der Flachleiterklemme
10 Segmente mit 80 mm x 1 mm (2x) an der Breitenerweiterung auf der Rückseite
Min. 5 Segmente à 25 mm x 1 mm am rückseitigen Anschluss (gestanzt)
10 Segmente mit 50 mm x 1 mm (2x) an der 1-Loch-Modulplatte
Max. 10 Segmente à 50 mm x 1 mm (2x) am rückseitigen Anschluss (gestanzt)
Lebensdauer, elektrisch
2000 Schaltvorgänge bei 690 V AC-1
3000 Schaltvorgänge bei 415 V AC-1
1000 Schaltvorgänge bei 690 V AC-3
2000 Schaltvorgänge bei 415 V AC-3
2000 Schaltvorgänge bei 400 V AC-3
3000 Schaltvorgänge bei 400 V AC-1
Funktionen
Anlagen- und Kabelschutz
Schockfestigkeit
15 g (Halbsinusstoß 11 ms)
Anschlussposition für den Hauptstromkreis
Vorderseite
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
1000 A
Auslösetechnik
Elektronischer Auslöser
Kurzschluss Gesamtausschaltzeit
< 25 ms (≦ 415 V); < 35 ms (> 415 V)
Bemessungskurzzeitstromfestigkeit (t = 0,3 s)
19.2 kA
Bemessungskurzzeitstromfestigkeit (t = 1 s)
19.2 kA
Einstellung Kurzschlussauslöser unverzögert - max
12000 A
Einstellung Kurzschlussauslöser unverzögert - min
2000 A
Anschlusskapazität (Steuerkabel)
0,75 mm² - 2,5 mm² (1x)
0.75 mm² - 1,5 mm² (2x)
Anschlusskapazität (Kupfersammelschiene)
Min. 60 mm x 10 mm an der Breitenerweiterung auf der Rückseite
Min. 25 mm x 5 mm auf der Rückseite der 1-Loch-Modulplatte
Min. 25 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
M10 an rückseitiger Verschraubung
Max. 50 mm x 10 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
Max. 50 mm x 10 mm (2x) direkt am rückseitigen Anschluss des Schalters
Max. 80 mm x 10 mm (2x) an der Breitenerweiterung auf der Rückseite
50 mm x 10 mm (2x) auf der Rückseite der 2-Loch-Modulplatte
Anschlusskapazität (Kupferleiter/-kabel fest)
95 mm² bis 240 mm² (6x) an der Breitenerweiterung auf der Rückseite
95 mm bis 185 mm (2x) auf der Rückseite der 2-Loch-Modulplatte
35 mm bis 185 mm (4x) auf der Rückseite der 2-Loch-Modulplatte
50 mm² bis 240 mm² (4x) an der 4-Loch-Tunnelanschlussklemme
95 mm bis 300 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
120 mm bis 300 mm (1x) auf der Rückseite der 1-Loch-Modulplatte
300 mm² (4x) an der Breitenerweiterung auf der Rückseite
Anschlusskapazität (Aluminiumleiter/-kabel fest)
50 mm (4x) auf der Rückseite der 2-Loch-Modulplatte
240 mm² (2x) an der Breitenerweiterung auf der Rückseite
185 mm bis 240 mm (1x) auf der Rückseite der 1-Loch-Modulplatte
70 mm bis 185 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
70 mm² x 240 mm² (6x) an der Breitenerweiterung auf der Rückseite
Anschlusskapazität (Kupferleiter/-kabel verseilt)
50 mm² bis 185 mm² (2x) direkt am rückseitigen Anschluss des Schalters
120 mm² bis 185 mm² (1x) direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
50 mm² bis 240 mm² (4x) an der 4-Loch-Tunnelanschlussklemme
Griff-Typ
Kipphebel
Kurzzeitstromeinstellung (Isd) - max
0 A
Kurzzeitstromeinstellung (Isd) - min
0 A
Einstellung Momentanstrom (Ii) - max
12000 A
Einstellung Momentanstrom (Ii) - min
2000 A
Anzahl der Schaltspiele pro Stunde - max
60
Überlaststromeinstellung (Ir) - max
1000 A
Überlaststromeinstellung (Ir) - min
500 A
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 230 V, 50/60 Hz
63 kA
Bemessungskurzschlussausschaltvermögen Ics (IEC/EN60947) bei 400/415V, 50/60Hz
50 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 440 V, 50/60 Hz
43 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 525 V, 50/60 Hz
49 kA
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 690 V, 50/60 Hz
37 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 400/415 V, 50/60 Hz
220 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 440 V, 50/60 Hz
187 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 525 V, 50/60 Hz
143 kA
Bemessungskurzschlusseinschaltvermögen lcm bei 690 V, 50/60 Hz
105 kA
Standardklemmen
Schraubklemme
Optionale Klemmen
Anschluss auf der Rückseite. Bandanschluss. Tunnelanschlussklemme
Bemessungskurzschlusseinschaltvermögen lcm bei 240 V, 50/60 Hz
275 kA
Bemessungsstoßspannungsfestigkeit (Uimp) der Hilfsschalter
6000 V
Bemessungsstoßspannungsfestigkeit (Uimp) der Hauptkontakte
8000 V
Bemessungsisolationsspan. (Ui)
1000 V AC
