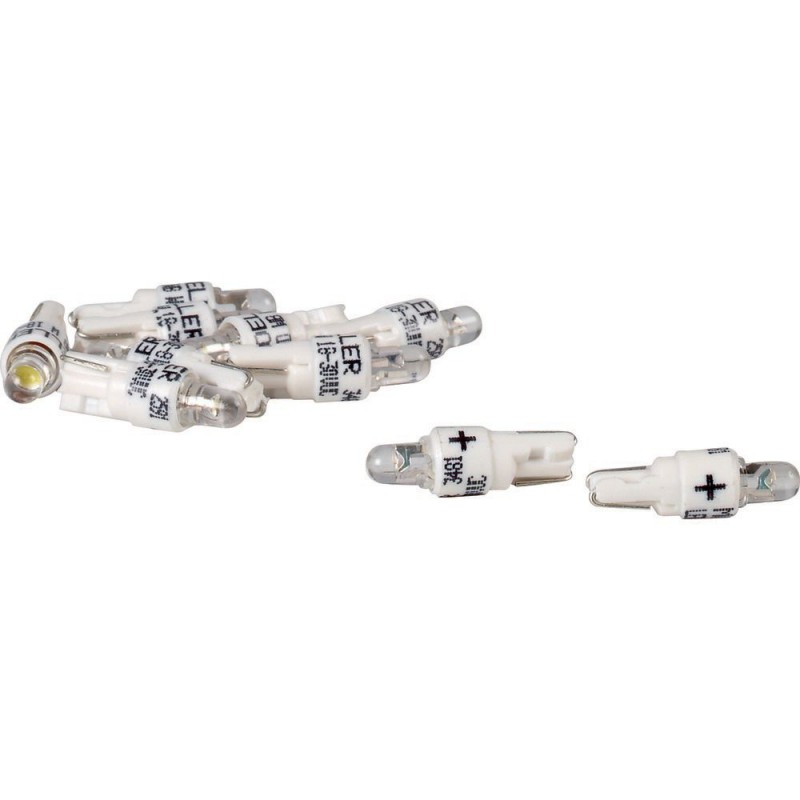

LEDWB-B 208727 EATON ELECTRIC LED, W2x4,6d, 18 30 V DC, 7 12,5 mA, blau Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

LEDWB-B 208727 EATON ELECTRIC LED, W2x4,6d, 18 30 V DC, 7 12,5 mA, blau

LEDWB-B

208727

EATON-MOELLER

10

Verfügbar Schiff am heute

LED, W2x4,6d, 18 - 30 V DC, 7 - 12,5 mA, blau

Mehr Infos


Leuchtmittel > Single-LED

Hilfskontroll- und Signalelemente

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Kunden, die diesen Artikel gekauft haben, kauften auch ...

Mehr Infos



LED, W2x4,6d, 18 - 30 V DC, 7 - 12,5 mA, blau
Ersatzteil LED mit wedge-Base Anschluss, passend z.B. für RMQ16 Leuchtmelder und Leuchtdrucktasten, Farbe blau

Lieferprogramm

Sortiment
Zusatzausrüstung
Grundfunktion Zubehör
Single-Chip-LED
Einzelgerät/Komplettgerät
Einzelgerät
Pluspol an X1
integrierte Schutzschaltung bis 1000 V
Ausführung
18 - 30 V DC/7 - 12.5 mA
Lebensdauer EN 60064 beita= +25 °C [tmittel(AC)]
100000 h
Farbe
116C058
Anbindung an SmartWire-DT
nein

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0.12 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+60 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Leuchtmittel (EG000028) / Single-LED (EC001019)
Elektro-, Automatisierungs- und Prozessleittechnik / Beleuchtungsanlage, -gerät / Leuchtmittel / Single-LED ([email protected] [AKE247013])
Farbe
blau
Lichtstrom
0 lm
Nennspannung
30 V
Spannungsart
DC
Nennstrom
12.5 mA
Leistungsaufnahme
0.2505 W
Durchmesser
0 mm
Länge
0 mm
Ausstrahlungswinkel
360 °
Energieeffizienzklasse
nicht zutreffend
Gewichteter Energieverbrauch in 1.000 Stunden
240 kWh
Mittlere Nennlebensdauer
100000 h

Approbationen

North America Certification
UL/CSA certification not required

Datasheet - PDF

Titel: Größe: Typ:
LEDWB-B LEDWB-B 208727 DE_208727.pdf 157 Kbytes   LEDWB-B LEDWB-B 208727 DE_208727.pdf
