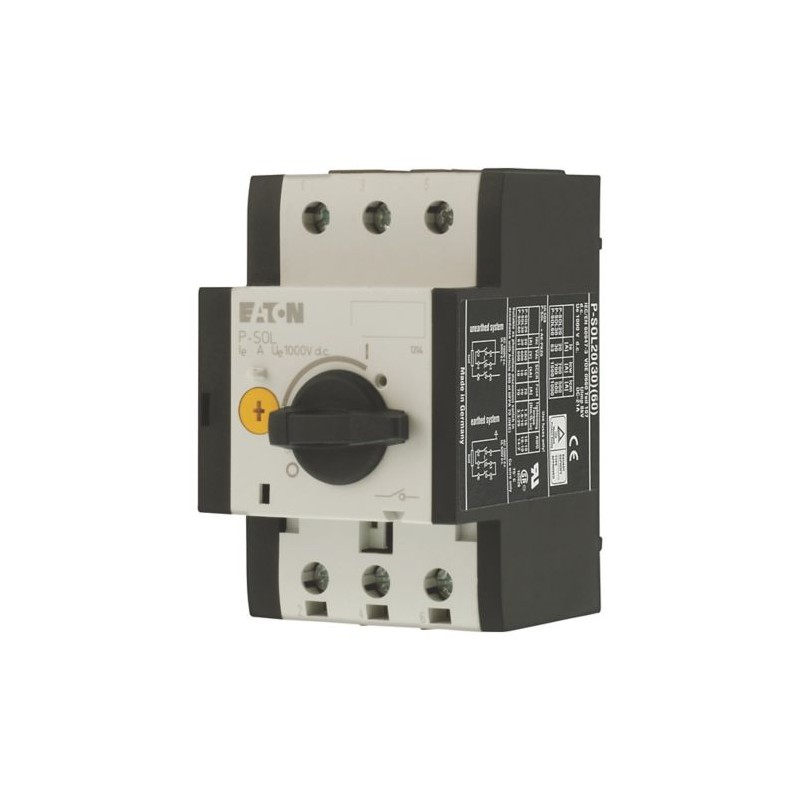

P-SOL20 120934 Y7-120934 EATON ELECTRIC Lasttrennschalter, DC, 20 A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

P-SOL20 120934 Y7-120934 EATON ELECTRIC Lasttrennschalter, DC, 20 A

P-SOL20

120934

Y7-120934

EATON-MOELLER

Lasttrennschalter, DC, 20 A

P-SOL20-KARTON

Eaton Moeller® series P-SOL Lasttrennschalter, Gleichstrom, 20A

Lasttrennschalter, Normen: IEC/EN 60947-3, TÜV-Zertifikat, UL 508, CSA-C22.2 Nr. 14-10

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Solar Schalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $108.09
Stückpreis: $108.09
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series P-SOL Switch-disconnector
Katalognummer
120934
Produkt Länge/Tiefe
93 mm
Produkthöhe
76 mm
Produktbreite
58 mm
Produktgewicht
0.286 kg
Zertifikat(e)
IEC/EN 60947-3
UL Recognized
CE
CSA File No.: 165628
UL 508
UL File No.: E338590
CSA
TÜV-certified
CSA Class No.: 3211-05
CSA-C22.2 No. 14-10
IEC60439-1
UL Category Control No.: NRNT2
EAN
4015081187645
Modellcode
P-SOL20

Merkmale und Funktionen

Farbe des Auslösers
Schwarz (Black)
Stellgliedtyp
Drehknopf
Design
Offen
Merkmale
Trennereigenschaften
Ausstattung:
Spannungsauslöser optional
Anzahl der Pole
2-polig
Anzahl der Pole
2-polig

Allgemein

Schutzart
NEMA sonstige
Schutzart, Vorderseite
IP20
Lebensdauer, elektrisch
1.500 Schaltvorgänge
Lebensdauer, mechanisch
100.000 Schaltvorgänge
Montageart
Hutschienenbefestigung (gemäß IEC/EN 60715, 35 mm)
Einbaulage
beliebig
Betriebsfrequenz
120 Schaltspiele/h
Produktkategorie
Schaltgeräte für Photovoltaiksysteme
Schutzklasse
2
Geeignet für
SCCR: 10 kA (600 VDC, 70 A max. Sicherung), (UL/CSA)
Bodenmontage
Installation der Verteilung

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Anschlussquerschnitte

Anschlusskapazität
18 - 14 AWG, ein- oder mehrdrähtig
1 x (1 - 6) mm², feindrähtig mit Aderendhülse nach DIN 46228
2 x (1 - 6) mm², feindrähtig mit Aderendhülse nach DIN 46228

Bemessungswerte

Bemess.betriebsstrom (le) bei DC-21A
20 A
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
0 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
0 kW
Bemessungsdauerstrom (Iu)
20 A
Widerstand
6 mΩ (intern)

Kurzschlussfestigkeit

Bedingter Bemessungskurzschlussstrom (lq)
0 kA
Bemessungskurzschlusseinschaltvermögen (lcm)
0,32 kA (bis 440 V, 50/60 Hz)
Bemessungskurzzeitstromfestigkeit (Icw)
0,36 kA

Ansprechpartner

Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0.8 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
20 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 120934 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Nein
Ausführung als Wartungs-/Reparaturschalter (EF006986) Nein
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Bemessungsbetriebsspannung (EF001435) 690 V
Bemessungsdauerstrom Iu (EF001389) 20 A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 0 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 0 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 0 kW
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 0.36 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 0 kW
Schaltleistung bei 400 V (EF009166) 20 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 0 kA
Polzahl (EF001391) 2
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Ja
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) Drehknopf
Verriegelbar (EF006281) Nein
Anschlussart Hauptstromkreis (EF006819) Klemmbügel
Mit vormontierter Verkabelung (EF016444) Nein
Schutzart (IP), frontseitig (EF003118) IP20
Schutzart (NEMA) (EF011959) sonstige
Breite (EF000008) 58 mm
Höhe (EF000040) 76 mm
Tiefe (EF000049) 93 mm
