10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.

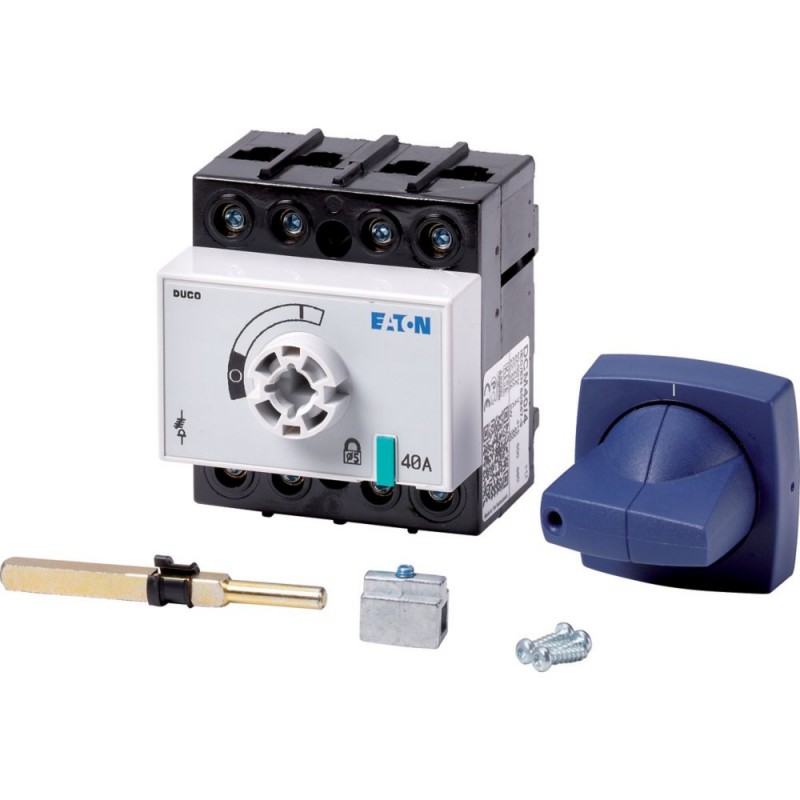

Ausstattung:
Blauer Drehgriff und Antriebswelle
Bemessungsstoßspannungsfestigkeit (Uimp)
Bemessungsdauerstrom bei AC-21, 400 V
Bemessungsdauerstrom bei AC-23, 400 V
Bemessungsdauerstrom (Iu)
Statische Verlustleistung, stromunabhängig PVS
Abisolierlänge (Hauptleiter)
Gerätekonstruktion
Integriertes Gerät mit fester Einbaumethode
Bemessungskurzzeitstromfestigkeit (Icw)
1 kA, Kontakte, 1 Sekunde
1 kA
Elektr. Anschlusstyp d. Hauptstromkreises
Umgebungsbetriebstemperatur – max
Umgebungsbetriebstemperatur – min
Umgebungstemperatur Lagerung - max
Umgebungstemperatur Lagerung - min
Geräteverlustleistung, stromabhängig pvid
Verlustleistungskapazität Pdiss
Verlustleistung pro Pol, stromabhängig, Pvid
Anzahl der Hilfskontakte (Wechsler)
Anzahl der Hilfskontakte (Öffner)
Bedingter Bemessungskurzschlussstrom (lq)
Geeignet für
Installation der Verteilung
Bodenmontage
Zwischeneinbau
Verriegelungsvorrichtung
Verriegelbar in der Position 0 (Aus)
Anschlusskapazität
2.5 - 16 mm², eindrähtig
1,5 - 25 mm², feindrähtig
Sicherheitsparameter (EN ISO 13849-1)
B10d-Werte gemäß EN ISO 13849-1, Tabelle C.1
Anzahl Hilfskontakte (Schließer)
Bemessungsausschaltvermögen bei 400/415 V (cos phi zu IEC 60947-3)
Bemessungsisolationsspan. (Ui)
Bemessungsbetriebsspannung (Ue) - max
Bemessungsbetriebsspannung (Ue) - min
Bemessungsbetriebsspannung (Ue) bei AC - max
Bemessungsbetriebsstrom (le) bei AC-21, 400 V, 415 V
Bemessungskurzschlusseinschaltvermögen (lcm)
Bemessungsdaten Kurzschlussschutz
Bemessungsbetriebsstrom (le) bei AC-22, 380 V, 400 V, 415 V
Bemessungsbetriebsstrom (le) bei AC-23A, 400 V, 415 V
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.
Breite in Anzahl der modularen Abstände
