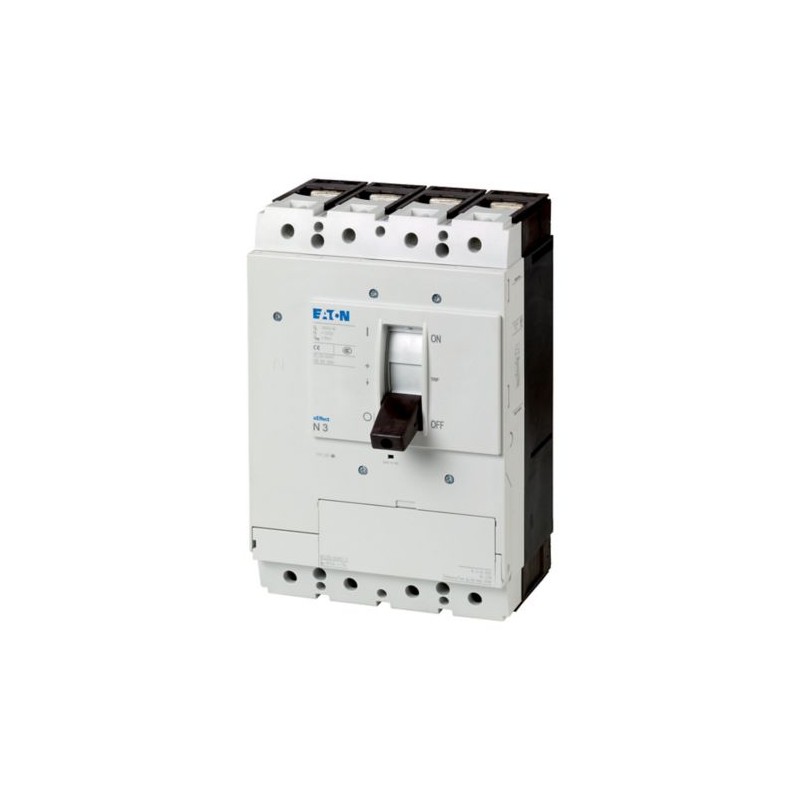

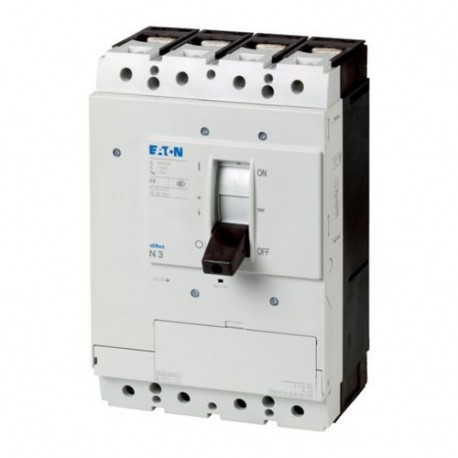

N3-4-400 266023 Y7-266023 EATON ELECTRIC Lasttrennschalter, 4p, 400A, Baugröße 3 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

N3-4-400 266023 Y7-266023 EATON ELECTRIC Lasttrennschalter, 4p, 400A, Baugröße 3

N3-4-400

266023

Y7-266023

EATON-MOELLER

Lasttrennschalter, 4p, 400A, Baugröße 3

Nr. N3-4-400

Eaton Moeller series NZM– Kompaktleistungsschalter. Trennschalter 4p 400 A BG3

Lasttrennschalter N.. - Halten Sie die Isolationseigenschaften auch bei geerdeten IT-Netzwerken ein. Zubehörteile wie Brückensätze, Anschlussklemmen und Türkupplungsdrehgriffe ermöglichen den individuellen Einbau in die unterschiedlichsten Verteilersysteme. Hilfsschalter, Spannungsauslöser und Fernbediener erleichtern die Signalisierung und Automatisierung. Hinweise: Hauptschaltercharakteristik inkl. Zwangsantrieb nach IEC/EN 60204 und VDE 0113. Isolationseigenschaften nach IEC/EN 60947-3 und VDE 0660. Stromschienen-Etikettenabdeckung nach VDE 0160 Teil 100.

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $1,399.51
Stückpreis: $1,399.51
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

OFT ZUSAMMEN GEKAUFT

Bestseller

Mehr Infos



Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Trennschalter
Katalognummer
266023
Produkt Länge/Tiefe
159 mm
Produkthöhe
275 mm
Produktbreite
185 mm
Produktgewicht
6.48 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 60947
IEC
EAN
4015082660239
Modellcode
N3-4-400

Produktspezifikationen

Typ
Lasttrennschalter
Besondere Merkmale
Anwendung
Einsatz in ungeerdeten Netzen bei 690 V
Stromstärkewert
400 A
Betriebsspannung
690 V - 690 V
Leistungsschalter-Rahmentyp
N3
Merkmale
Motorantrieb optional
Version als Wartungs-/Serviceschalter
Ausführung als NOT-AUS-Installation
Ausführung als Hauptschalter
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Montagemethode
Installation der Verteilung
Bodenmontage
Fest
Einbaugerät Festeinbautechnik
Zwischeneinbau
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Verlustleistung des Betriebsmittels, stromabhängig
43,2 W
Isolierung
300 V AC (zwischen den Hilfskontakten)
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
Bemessungskurzzeitstromfestigkeit (Icw)
12 kA
Schutzart
IP20 (Basisschutztyp, im Bereich der HMI-Geräte)
Sonstige
Energie-Einspeiserichtung
beliebig
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubverbindung
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
-40 °C
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Berührungsschutz
finger- und handrückensicher nach DIN EN 50274/VDE 0106 Teil 110
Bemessungsisolationsspan. (Ui)
1000 V
Bemessungsbetriebsfrequenz
50 Hz
Bemessungsbetriebsleistung bei AC-23, 400 V
200 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
0 kW
Schaltstellungen
I, +, 0
Lebensdauer, mechanisch
15000 Schaltvorgänge
Überspannungskategorie
III
Bemessungsbetriebsstrom
630 A (415 V AC-22/23A, Ein- und Ausschaltvermögen)
630 A (690 V AC-22/23A, Ein- und Ausschaltvermögen)
Schutzart (IP), Vorderseite
IP40 (mit Blendrahmen)
IP66 (mit Türkupplungsdrehgriff)
IP20
Schutzart (Anschlussklemmen)
IP00 (Leiterabschlüsse, Phasenisolator und Bandanschlussklemme)
IP10 (Tunnelanschlussklemme)
Anzahl der Pole
4-polig
Anschlusskapazität (Kupferstreifen)
Max. 10 Segmente 32 mm x 1 mm + 5 Segmente 32 mm x 1 mm am rückseitigen Anschluss (gestanzt)
10 Segmente mit 50 mm x 1 mm (2x) an der Breitenerweiterung auf der Rückseite
Max. 8 Segmente à 24 mm x 1 mm (2x) an der Box-Anschlussklemme
Min. 6 Segmente à 16 mm x 0,8 mm an der Box-Anschlussklemme
Max. 10 Segmente 24 mm x 1 mm + 5 Segmente 24 mm x 1 mm
Min. 6 Segmente à 16 mm x 0,8 mm am rückseitigen Anschluss (gestanzt)
Grifffarbe
Schwarz (Black)
Lebensdauer, elektrisch
2000 Schaltvorgänge bei 690 V AC-3
3000 Schaltvorgänge bei 400 V AC-3
5000 Schaltvorgänge bei 400 V AC-1
3000 Schaltvorgänge bei 415 V AC-3
3000 Schaltvorgänge bei 690 V AC-1
5000 Schaltvorgänge bei 415 V AC-1
Funktionen
Spannungsauslöser optional
Lasttrennschalter / Hauptschalter
Verriegelbar
Schockfestigkeit
20 g (Halbsinusstoß 20 ms)
Anzahl der Schalter
1
Bedingter Bemessungskurzschlussstrom (lq)
0 kA
Bedingter Bemessungskurzschlussstrom mit Vorsicherung
PN3(N3)-400…630: 630 AgGgL
100 kA bei 400/415 V
80 kA bei 690 V
Bedingter Bemessungskurzschlussstrom mit nachgeschalteter Sicherung
80 kA bei 690 V
PN3(N3)-400…630: 630 AgGgL
100 kA bei 400/415 V
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
400 A
Bemessungsdauerstrom bei AC-21, 400 V
0 A
Bemessungsdauerstrom bei AC-23, 400 V
0 A
Bemessungskurzzeitstromfestigkeit (t = 0,3 s)
12 kA
Bemessungskurzzeitstromfestigkeit (t = 1 s)
12 kA
Schaltleistung bei 400 V
0 kW
Griff-Typ
Kipphebel
Anzahl der Schaltspiele pro Stunde - max
60
Bemessungskurzschlusseinschaltvermögen lcm bei 690 V, 50/60 Hz
25 kA
Bemessungsstoßspannungsfestigkeit (Uimp) der Hilfsschalter
6000 V
Bemessungsstoßspannungsfestigkeit (Uimp) der Hauptkontakte
8000 V
Standardklemmen
Schraubklemme
Optionale Klemmen
Rahmenklemme. Anschluss auf der Rückseite. Tunnelanschlussklemme
Sicherungen Kurzschlussschutzorgan - max
630 A gL
Anschlusskapazität (Kupfersammelschiene)
Max. 10 mm x 50 mm (2x) an der Breitenerweiterung auf der Rückseite
Min. 20 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
M10 an rückseitiger Verschraubung
Anschlusskapazität (Kupferleiter/-kabel fest)
16 mm² (2x) an Rahmenklemme
16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
300 mm² (2x) an der Breitenerweiterung auf der Rückseite
Anschlusskapazität (Aluminiumleiter/-kabel fest)
16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
16 mm² (1x) an der Tunnelanschlussklemme
10 mm² bis 16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Kupferleiter/-kabel verseilt)
25 mm² bis 120 mm² (1x) direkt am rückseitigen Anschluss des Schalters
50 mm² bis 240 mm² (1x) an der 2-Loch-Tunnelanschlussklemme
25 mm² bis 185 mm² (1x) an der 1-Loch-Tunnelanschlussklemme
35 mm² bis 240 mm² (1x) an Rahmenklemme
25 mm² bis 120 mm² (2x) direkt am rückseitigen Anschluss des Schalters
50 mm² bis 240 mm² (2x) an der 2-Loch-Tunnelanschlussklemme
25 mm² bis 120 mm² (2x) an Rahmenklemme
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
25 mm² bis 185 mm² (1x) an der 1-Loch-Tunnelanschlussklemme bis 240 mm², je nach Kabelhersteller.

ETIM for 266023 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Ja
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 690 V
Bemessungsbetriebsspannung (EF001435) 690 V
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 0 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 0 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 0 kW
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 12 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 200 kW
Schaltleistung bei 400 V (EF009166) 0 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 0 kA
Polzahl (EF001391) 4
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Ja
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Ja
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Geeignet für Zwischenbau (EF007264) Ja
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) Kipphebel
Verriegelbar (EF006281) Ja
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Mit vormontierter Verkabelung (EF016444) Nein
Schutzart (IP), frontseitig (EF003118) IP20
Breite (EF000008) 185 mm
Höhe (EF000040) 275 mm
Tiefe (EF000049) 159 mm
