> EATON - MOELLER>Leistungsschalter NZM >N4-4-1400-S1-DC 119887 Y7-119887 ELECTRIC Lasttrennschalter, 4p, 1400A 1000VDC
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

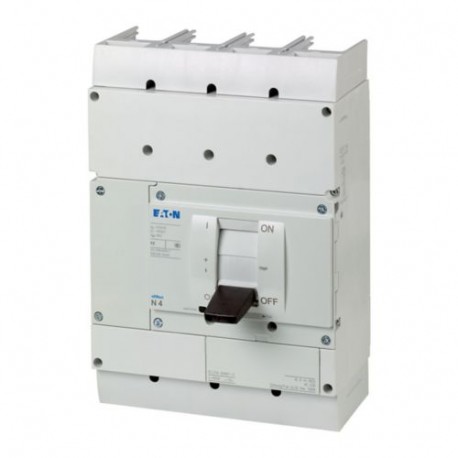

N4-4-1400-S1-DC 119887 Y7-119887 EATON ELECTRIC Lasttrennschalter, 4p, 1400A 1000VDC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

N4-4-1400-S1-DC 119887 Y7-119887 EATON ELECTRIC Lasttrennschalter, 4p, 1400A 1000VDC

N4-4-1400-S1-DC

119887

Y7-119887

EATON-MOELLER

Lasttrennschalter, 4p, 1400A 1000VDC

N4-4-1400-S1-DC

Eaton Moeller series NZM– Kompaktleistungsschalter. Trennschalter 4p 1400 A 1000 V DC

Lasttrennschalter N.. DC in der Sonderausführung für bis zu 1500 V DC kann 1- oder 2-polig eingesetzt werden. Sie erfüllen die Isolationseigenschaften auch bei geerdeten IT-Netzwerken. Zubehörteile wie Brückensätze, Anschlussklemmen und Türkupplungsdrehgriffe ermöglichen den individuellen Einbau in die unterschiedlichsten Verteilersysteme. Hilfsschalter, Spannungsauslöser und Fernbediener erleichtern die Signalisierung und Automatisierung. Hinweise: Hauptschaltercharakteristik inkl. Zwangsantrieb nach IEC/EN 60204 und VDE 0113. Trenneigenschaften nach IEC/EN 60947-3 und VDE 0660 . Klemmentyp: Für das 2-polige Schalten ist eine Reihenschaltung gemäß den angegebenen Anschlussmöglichkeiten erforderlich. Siehe Zubehör Brücken-Kits. Schalter nicht kombinierbar mit Steck-/Einschubeinheiten und/oder Anschluss auf der Rückseite.

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $7,329.15
Stückpreis: $7,329.15
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Trennschalter
Katalognummer
119887
Produkt Länge/Tiefe
401 mm
Produkthöhe
207 mm
Produktbreite
280 mm
Produktgewicht
22 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC
EAN
4015081177356
Modellcode
N4-4-1400-S1-DC

Produktspezifikationen

Typ
DC Lasttrennschalter
Besondere Merkmale
IEC/EN 60947-3 CCC China Compulsory Certificate Eigenschaften des Hauptschalters inkl. positiver Antrieb nach IEC/EN 60204 und VDE 0113. Trenneigenschaften nach IEC/EN 60947-3 und VDE 0660. N-Trennschalter kombinierbar mit NZM...-XU, NZM...-XA Arbeitsstromauslöser und Hilfsschalter sowie mit NZM...-XR… Fernantrieb. Für Gleichstromschaltung alle 4 Kontakte in Reihe schalten. Siehe Darstellung Zubehör Brückenbausätze. Standardlieferumfang: Schraubanschluss-Rahmenklemme optional. Bei ungeerdeten Systemen (z. B. IT) muss bei der Installation sichergestellt werden, dass ein Doppelerdschluss unmöglich ist. Schalter nicht kombinierbar mit Steckeinheiten/Ausfahrvorrichtungen und/oder rückseitigem Anschluss. N4-4-...-S15-DC Einspeisungseinheit und Abgang nur von unten. Lebensdauer, mechanisch: davon max. 50 % Abschaltung durch Nebenschluss-/Unterspannungsauslöser Bemessungsstrom = Bemessungsdauerstrom: 1400 A Werte für Bemessungsdauerstrom bei 65 °C inkl. Jumper.
Anwendung
Offene Bereiche Nutzbauten
Stromstärkewert
1400 A
Betriebsspannung
1000 V - 1000 V
Leistungsschalter-Rahmentyp
N4
Merkmale
Ausführung als NOT-AUS-Installation
Version als Wartungs-/Serviceschalter
Fernbedienung mit Nebenschlussauslösungen/Fernantrieb
Ausführung als Hauptschalter
Motorantrieb optional
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Montagemethode
Fest
Bodenmontage
Zwischeneinbau
Einbaugerät Festeinbautechnik
Installation der Verteilung
Verlustleistung des Betriebsmittels, stromabhängig
290 W
Betriebsklasse
DC-22 A
Bemessungskurzzeitstromfestigkeit (Icw)
34 kA
Schutzart
IP20
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubverbindung
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Nennstrom (Iu) bei 40 °C mit Anschlussbrücken
1400 A
Nennstrom (Iu) bei 65 °C mit Anschlussbrücken
1400 A
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Bemessungsisolationsspan. (Ui)
1250 V
Bemessungsbetriebsleistung bei AC-23, 400 V
0 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
0 kW
Schaltstellungen
I, +, 0
Lebensdauer, mechanisch
10.000 Schaltvorgänge
Überspannungskategorie
III
Bemessungsbetriebsstrom
1400 A (DC 22-A)
1400 CSA (DC-21B)
Schutzart (IP), Vorderseite
IP20
Anzahl der Pole
4-polig
Anschlusskapazität (Kupferstreifen)
10 Segmente mit 50 mm x 1 mm (2x) an der 1-Loch-Modulplatte
Max. 10 Segmente à 50 mm x 1 mm (2x) am rückseitigen Anschluss (gestanzt)
10 Segmente mit 80 mm x 1 mm (2x) an der Breitenerweiterung auf der Rückseite
Min. 10 Segmente à 50 mm x 1 mm (2x) am rückseitigen Anschluss (gestanzt)
Max. 10 Segmente à 32 mm x 1 mm (2x) an Flachleiterklemme
Min. 6 Segmente à 16 mm x 0,8 mm an der Flachleiterklemme
Grifffarbe
Schwarz (Black)
Funktionen
Lasttrennschalter / Hauptschalter
Verriegelbar
Spannungsauslöser optional
Photovoltaik-Anwendungen
Anzahl der Schalter
1
Bedingter Bemessungskurzschlussstrom (lq)
0 kA
Bemessungsbetriebsspannung (Ue) bei AC - max
0 V
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
1400 A
Bemessungsdauerstrom bei AC-21, 400 V
0 A
Bemessungsdauerstrom bei AC-23, 400 V
0 A
Bemessungskurzzeitstromfestigkeit (t = 0,1 s)
34 kA
Schaltleistung bei 400 V
0 kW
Griff-Typ
Kipphebel
Anzahl der Schaltspiele pro Stunde - max
60
Standardklemmen
Schraubklemme
Anschlusskapazität (Kupfersammelschiene)
Min. 25 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
M10 an rückseitiger Verschraubung
Max. 50 mm x 10 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
Max. 10 mm x 80 mm (2x) an der Breitenerweiterung auf der Rückseite
Max. 50 mm x 10 mm (2x) direkt am rückseitigen Anschluss des Schalters
50 mm x 10 mm (2x) auf der Rückseite der 2-Loch-Modulplatte
Min. 25 mm x 5 mm auf der Rückseite der 1-Loch-Modulplatte
Max. 80 mm x 10 mm (2x) direkt am rückseitigen Anschluss des Schalters
Min. 60 mm x 10 mm an der Breitenerweiterung auf der Rückseite
Anschlusskapazität (Kupferleiter/-kabel fest)
95 mm² bis 240 mm² (6x) an der Breitenerweiterung auf der Rückseite
120 mm bis 300 mm (1x) auf der Rückseite der 1-Loch-Modulplatte
95 mm bis 300 mm (2x) auf der Rückseite der 1-Loch-Modulplatte
35 mm bis 185 mm (4x) auf der Rückseite der 2-Loch-Modulplatte
95 mm bis 185 mm (2x) auf der Rückseite der 2-Loch-Modulplatte
50 mm² bis 240 mm² (4x) an der 4-Loch-Tunnelanschlussklemme
300 mm² (4x) an der Breitenerweiterung auf der Rückseite
Anschlusskapazität (Kupferleiter/-kabel verseilt)
50 mm² bis 185 mm² (2x) direkt am rückseitigen Anschluss des Schalters
120 mm² bis 185 mm² (1x) direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
25 mm² bis 240 mm² (4x) an der 4-Loch-Tunnelanschlussklemme
