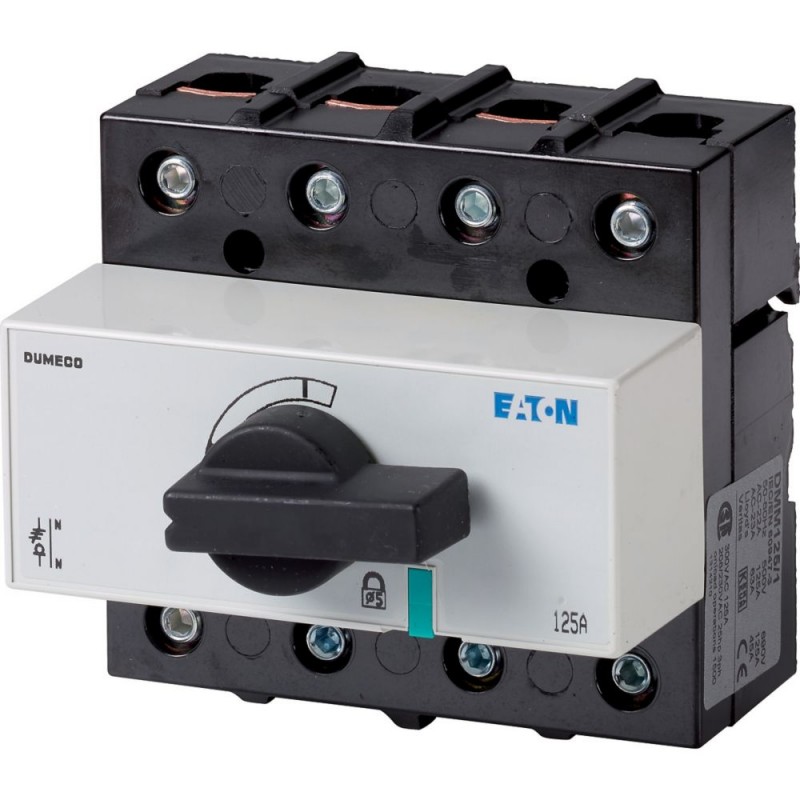

DMM-125/1 1314210 Y8-1314210 EATON ELECTRIC Lasttrennschalter, 3-polig + N, 125 A, mit schwarzem Drehgriff u..
DMM-125/1
1314210
Y8-1314210
EATON-MOELLER
Lasttrennschalter, 3-polig + N, 125 A, mit schwarzem Drehgriff und Antriebsachse, Aufbau, Vertikalanschluss
DMM-125/1
Eaton DMM Lasttrennschalter, DMM, 125 A, 3P + N (nicht schaltbar), mit schwarzem Drehgriff und Antriebsachse, Anschluss vertikal
Lasttrennschalter, Lieferprogramm: Lasttrennschalter, Hauptschalter, Wartungsschalter, Artikelgruppenreferenz: DMM, Mit schwarzem Drehgriff und Antriebswelle, Angaben zum Lieferumfang: Hilfskontakt vom Benutzer eingebaut., 3-polig + SN (direkt), Hinweise: 1 Vorhängeschloss, 5 mm, Verriegelungsmöglichkeit: Abschließbar in der Stellung 0 (Aus), Schutzart: IP20, Ausführung: Aufputzmontage, Motorleistung AC-23A, 50 - 60 Hz 400 V: P = 59 kW, Bemessungsdauerstrom: Iu = 125 A, Anschlusstechnik: Vertikaler Anschluss, Normen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
Niederspannungsschaltgeräte > Lasttrennschalter
DUMECO Lasttrennschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton DMM Lasttrennschalter
Katalognummer
1314210
Produkt Länge/Tiefe
152 mm
Produkthöhe
108 mm
Produktbreite
132 mm
Produktgewicht
0.916 kg
Zertifikat(e)
Lloyds
KEMA
RoHS
VDE 0660
CE
IEC/EN 60947
IEC/EN 60947-3
IEC/EN 60204
EAC
KEMA
RoHS
VDE 0660
CE
IEC/EN 60947
IEC/EN 60947-3
IEC/EN 60204
EAC
EAN
8711426684652
Modellcode
DMM-125/1
Produktspezifikationen
Produktkategorie
Merkmale
Ausführung als Hauptschalter
Version als Wartungs-/Serviceschalter
Version als Wartungs-/Serviceschalter
Farbe des Auslösers
Schwarz (Black)
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Ausstattung:
Schwarzer Drehgriff und Antriebswelle
Verschmutzungsgrad
3
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V
Bemessungsdauerstrom bei AC-21, 400 V
125 A
Bemessungsdauerstrom bei AC-23, 400 V
66 A
Bemessungsdauerstrom (Iu)
125 A
Statische Verlustleistung, stromunabhängig PVS
0 W
Abisolierlänge (Hauptleiter)
21 mm
Schaltleistung bei 400 V
0 kW
Zubehör
Hilfskontakt vom Benutzer montiert.
Gerätekonstruktion
Einbaugerät Festeinbautechnik
Bemessungskurzzeitstromfestigkeit (Icw)
2,5 kA
2,5 kA, Kontakte, 1 Sekunde
2,5 kA, Kontakte, 1 Sekunde
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubverbindung
Einbaulage
beliebig
Stellgliedtyp
Kurzer Knebelgriff
Umgebungsbetriebstemperatur – max
55 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
80 °C
Umgebungstemperatur Lagerung - min
-30 °C
Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
4.5 W
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Bedingter Bemessungskurzschlussstrom (lq)
50 kA
Überspannungskategorie
III
Grenzstrom
14,5 kA
Schutzart, Vorderseite
IP20
Anzahl der Pole
3-polig
Anschlussart
Vertikal
Montageart
Aufbau
Schutzart
NEMA sonstige
Geeignet für
Bodenmontage
Installation der Verteilung
Installation der Verteilung
Verriegelungsvorrichtung
Verriegelbar in der Position 0 (Aus)
Anzahl der Schalter
1
Lebensdauer, mechanisch
10.000 Schaltspiele
Durchlassenergie
Max. 140 kA²s
Anschlusskapazität
6 - 70 mm², feindrähtig mit Aderendhülse nach DIN 46228
Sicherheitsparameter (EN ISO 13849-1)
B10d-Werte gemäß EN ISO 13849-1, Tabelle C.1
Anzahl Hilfskontakte (Schließer)
0
Bemessungsausschaltvermögen bei 400/415 V (cos phi zu IEC 60947-3)
480 A
Bemessungsausschaltvermögen bei 500 V (cos phi zu IEC60947-3)
520 A
Bemessungsausschaltvermögen bei 660/690 V (cos phi zu IEC60947-3)
352 A
Bemessungsisolationsspan. (Ui)
1000 V
Bemessungsbetriebsspannung (Ue) - max
690 V
Bemessungsbetriebsspannung (Ue) - min
690 V
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsbetriebsstrom (le) bei AC-21, 400 V, 415 V
125 A
Bemessungsdaten Kurzschlussschutz
125, Sicherung, Kontakte
Bemessungsbetriebsstrom (le) bei AC-21, 500 V
125 A
Bemessungsbetriebsstrom (le) bei AC-21, 690 V
125 A
Bemessungsbetriebsstrom (le) bei AC-22, 380 V, 400 V, 415 V
125 A
Bemessungsbetriebsstrom (le) bei AC-22, 500 V
125 A
Bemessungsbetriebsstrom (le) bei AC-22, 690 V
125 A
Bemessungsbetriebsstrom (le) bei AC-23A, 400 V, 415 V
63 A
Bemessungsbetriebsstrom (le) bei AC-23A, 500 V
63 A
Bemessungsbetriebsstrom (le) bei AC-23A, 690 V
45 A
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
125 A
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
30 kW
Bemessungsbetriebsleistung bei AC-23A, 500 V, 50 Hz
45 kW
Bemessungsbetriebsleistung bei AC-23A, 690 V, 50 Hz
40 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
0 kW
Anzugsdrehmoment
7 Nm, Schraubklemmen
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.
Breite in Anzahl der modularen Abstände
6
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 690 V |
| Bemessungsbetriebsspannung (EF001435) | 690 V |
| Bemessungsdauerstrom Iu (EF001389) | 125 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 66 A |
| Bemessungsdauerstrom bei AC-21, 400 V (EF009165) | 125 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) | 0 kW |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 2.5 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 30 kW |
| Schaltleistung bei 400 V (EF009166) | 0 kW |
| Bedingter Bemessungskurzschlussstrom Iq (EF001444) | 50 kA |
| Polzahl (EF001391) | 3 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Geeignet für Zwischenbau (EF007264) | Nein |
| Farbe des Betätigungselements (EF007167) | schwarz |
| Ausführung des Betätigungselements (EF006976) | kurzer Drehgriff |
| Verriegelbar (EF006281) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Schraubanschluss |
| Mit vormontierter Verkabelung (EF016444) | Nein |
| Schutzart (IP), frontseitig (EF003118) | IP20 |
| Schutzart (NEMA) (EF011959) | sonstige |
| Breite (EF000008) | 132 mm |
| Höhe (EF000040) | 108 mm |
| Tiefe (EF000049) | 152 mm |
| Breite in Teilungseinheiten (EF002950) | 6 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON INDUSTRIAL SWITCH DISCONNECTORS EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DMM-125/1 Y8-1314210 1314210 ES_1314107.pdf | 2 Mbytes |
|
