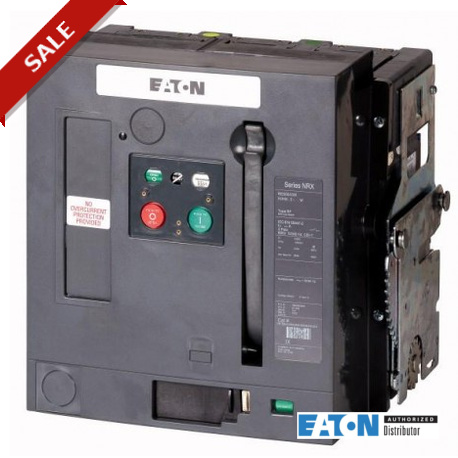

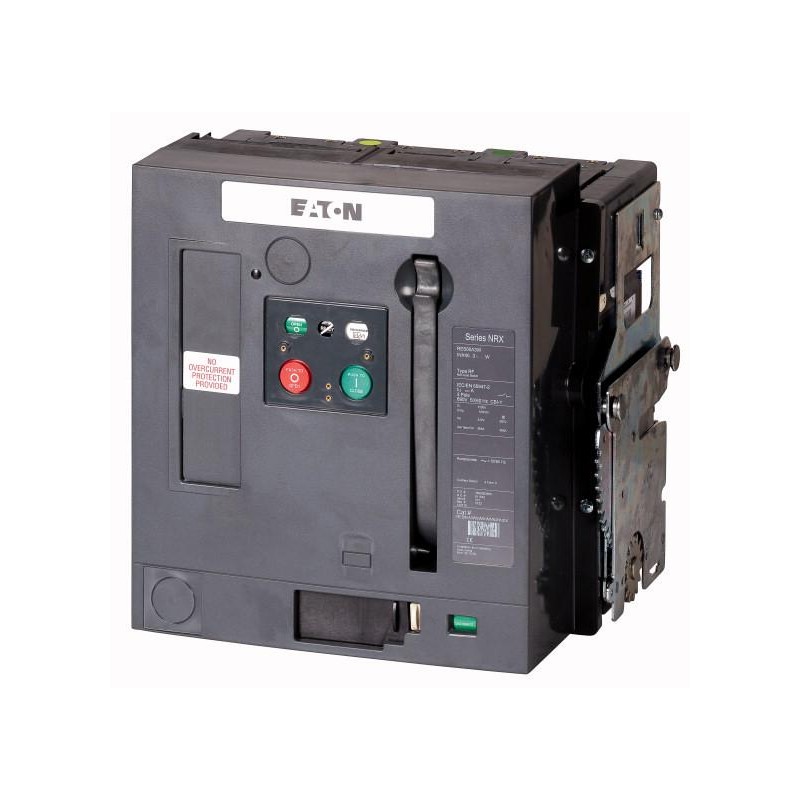

INX40N3-40W 150084 EATON ELECTRIC Lasttrennschalter, 3p, 4000A, Einschub Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

INX40N3-40W 150084 EATON ELECTRIC Lasttrennschalter, 3p, 4000A, Einschub

INX40N3-40W

150084

EATON-MOELLER

Lasttrennschalter, 3p, 4000A, Einschub

Mehr Infos


Home > EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Lieferprogramm
Sortiment
 Offene Leistungsschalter/Lasttrennschalter
Sortiment
 Offener Lasttrennschalter
Strombereich
 bis 4000 A
Einbautechnik
 Ausfahrtechnik
Baugröße
 INX40
Auslösetechnik
 ohne Auslöser
Norm/Zulassung
 IEC
Polzahl
 3-polig
Schutzart
 IP20, IP55 mit Schutzhaube, Türdichtungsrahmen IP41
optional nachrüstbar mit umfangreichem Zubehör
Bemessungsstrom = Bemessungsdauerstrom
 In= Iu A 4000
Einschaltvermögen Icm bis 440 V 50/60 Hz
 Icm kA 187
t = 1 s
 Icw kA 85
t = 3 s
 Icw kA 66
Technische Daten
Allgemeines
Normen und Bestimmungen
 IEC/EN 60947
Umgebungstemperatur
Lagerung
 ϑ °C -40 - +70
Umgebungstemperatur
 °C -25 - +70
Einbaulage
Gebrauchskategorie
 B
Schutzart
 IP20, IP55 mit Schutzhaube, Türdichtungsrahmen IP41
Energie-Einspeiserichtung
 beliebig
Hauptstrombahnen
Bemessungsstrom = Bemessungsdauerstrom
 In= Iu A 4000
Bemessungsdauerstrom bei 50 °C
 Iu A 4000
Bemessungsdauerstrom bei 60 °C
 Iu A 3650
Bemessungsdauerstrom bei 70 °C
 Iu A 3500
Bemessungsstoßspannungsfestigkeit
 Uimp V AC 12000
Bemessungsbetriebsspannung
 Ue V AC 690
Überspannungskategorie/Verschmutzungsgrad
 III/3
Bemessungsisolationsspannung
 Ui V 1000
Schaltvermögen
Bemessungskurzschlusseinschaltvermögen
 Icm
bis 440 V 50/60 Hz
 Icm kA 187
bis 690 V 50/60 Hz
 Icm kA 166
Bemessungskurzzeitstromfestigkeit 50/60 Hz
Bemessungskurzzeitstromfestigkeit (t=1s)
 Icw kA 85
t = 3 s
 Icw kA 66
Schaltzeiten
Einschaltzeit über Einschaltspule
 ms 35
Gesamtausschaltzeit über Arbeitsstromauslöser
 ms 22
Gesamtausschaltzeit über Unterspannungsauslösser
 ms 37
maximale Schalthäufigkeit
 S/h
maximale Schalthäufigkeit
 Schaltspiele/h 60
Verlustleistung bei Bemessungsstrom In
Ausfahrtechnik (Schalter mit Kassette)
 W 880
Gewicht
Ausfahrtechnik
3‐polig
 kg 70
4‐polig
 kg 86
Leerkassette
3‐polig
 kg 27
4-polig
 kg 35
Anschlussquerschnitte
Cu-Schiene
Ausfahrtechnik
schwarz
 mm 4 x 100 x 10
Es handelt sich hierbei um Werte, die in eigenen Anlagen verwendet werden. Die Werte sind abhängig von der Temperatur, die um den Schalter herrscht und wird beeinflusst durch die Umgebungstemperatur, der Schutzart (IP), die Einbauhöhe, die Schottung und ggf. Fremdbelüftung. Dadurch kann je nach individueller Anlagenkonzeption ein Derating ergeben, welches durch eine Querschnittserhöhung dann wieder kompensiert werden kann. Genauen Aufschluss ergeben Erwärmungsprüfungen in der individuellen Schaltanlage.
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe
 In A 4000
Verlustleistung des Betriebsmittels, stromabhängig
 Pvid W 880
Betriebsumgebungstemperatur min.
 °C -25
Betriebsumgebungstemperatur max.
 °C 70
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen
10.2.2 Korrosionsbeständigkeit
 Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
 Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
 Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
 Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
 Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
 Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
 Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
 Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
 Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
 Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
 Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
 Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
 Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
 Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften
10.9.2 Betriebsfrequente Spannungsfestigkeit
 Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
 Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
 Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
 Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
 Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
 Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
 Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Ausführung als Hauptschalter
 ja
Ausführung als Wartungs-/Reparaturschalter
 nein
Ausführung als Sicherheitsschalter
 nein
Ausführung als NOT-AUS-Einrichtung
 nein
Ausführung als Wendeschalter
 nein
Max. Bemessungsbetriebsspannung Ue bei AC
 V 690
Bemessungsbetriebsspannung
 V 690 - 690
Bemessungsdauerstrom Iu
 A 4000
Bemessungsdauerstrom bei AC-21, 400 V
 A 0
Bemessungsbetriebsleistung bei AC-3, 400 V
 kW 0
Bemessungskurzzeitstromfestigkeit Icw
 kA 85
Bemessungsbetriebsleistung bei AC-23, 400 V
 kW 0
Schaltleistung bei 400 V
 kW 0
Bedingter Bemessungskurzschlussstrom Iq
 kA 187
Polzahl
 3
Anzahl der Hilfskontakte als Öffner
 0
Anzahl der Hilfskontakte als Schließer
 0
Anzahl der Hilfskontakte als Wechsler
 2
Motorantrieb optional
 ja
Motorantrieb integriert
 nein
Spannungsauslöser optional
 ja
Gerätebauart
 Einbaugerät Einschubtechnik
Geeignet für Bodenbefestigung
 ja
Geeignet für Frontbefestigung 4-Loch
 nein
Geeignet für Frontbefestigung Zentral
 nein
Geeignet für Verteilereinbau
 ja
Geeignet für Zwischenbau
 nein
Farbe des Betätigungselements
 grün
Ausführung des Betätigungselements
 Drucktaster
Verriegelbar
 ja
Anschlussart Hauptstromkreis
 Schienenanschluss
Schutzart (IP), frontseitig
 IP20
