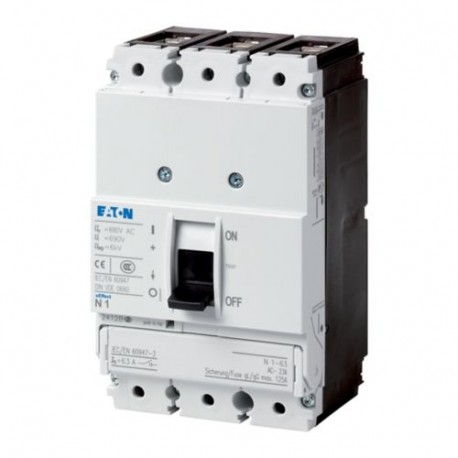

PN1-100 259141 Y7-259141 EATON ELECTRIC Lasttrennschalter, 3p, 100A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PN1-100 259141 Y7-259141 EATON ELECTRIC Lasttrennschalter, 3p, 100A

PN1-100

259141

Y7-259141

EATON-MOELLER

Lasttrennschalter, 3p, 100A

PN1-100-KARTON

Eaton Moeller series NZM– Kompaktleistungsschalter. Trennschalter 3p, 100A

Lasttrennschalter PN.. -.. halten die Isolationseigenschaften auch bei geerdeten IT-Netzwerken ein. Zubehörteile wie Brückensätze, Anschlussklemmen und Türkupplungsdrehgriffe ermöglichen den individuellen Einbau in die unterschiedlichsten Verteilersysteme. PN Teile-Nr. sind nicht für Remote-Funktionen geeignet. Hinweise: Hauptschaltercharakteristik inkl. Zwangsantrieb nach IEC/EN 60204 und VDE 0113. Isolationseigenschaften nach IEC/EN 60947-3 und VDE 0660. Stromschienen-Etikettenabdeckung nach VDE 0160 Teil 100.

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $260.89
Stückpreis: $260.89
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Trennschalter
Katalognummer
259141
Produkt Länge/Tiefe
88 mm
Produkthöhe
145 mm
Produktbreite
90 mm
Produktgewicht
0.849 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC
IEC/EN 60947
EAN
4015082591410
Modellcode
PN1-100

Produktspezifikationen

Typ
Lasttrennschalter
Besondere Merkmale
Anwendung
Einsatz in ungeerdeten Netzen bei 690 V
Stromstärkewert
100 A
Betriebsspannung
690 V - 690 V
Leistungsschalter-Rahmentyp
PN1
Merkmale
Ausführung als NOT-AUS-Installation
Version als Wartungs-/Serviceschalter
Ausführung als Hauptschalter
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Montagemethode
Einbaugerät Festeinbautechnik
Installation der Verteilung
Fest
Zwischeneinbau
Bodenmontage
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Verlustleistung des Betriebsmittels, stromabhängig
11,4 W
Isolierung
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
300 V AC (zwischen den Hilfskontakten)
Bemessungskurzzeitstromfestigkeit (Icw)
2 kA
Schutzart
IP20 (Basisschutztyp, im Bereich der HMI-Geräte)
Sonstige
Energie-Einspeiserichtung
beliebig
Elektr. Anschlusstyp d. Hauptstromkreises
Rahmenklemme
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Berührungsschutz
finger- und handrückensicher nach DIN EN 50274/VDE 0106 Teil 110
Bemessungsisolationsspan. (Ui)
690 V
Bemessungsbetriebsfrequenz
50 Hz
Bemessungsbetriebsleistung bei AC-23, 400 V
55 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
0 kW
Schaltstellungen
I, 0
Lebensdauer, mechanisch
20.000 Schaltvorgänge
Überspannungskategorie
III
Bemessungsbetriebsstrom
160 A (415 V AC-22/23A, Ein- und Ausschaltvermögen)
160 A (690 V AC-22/23A, Ein- und Ausschaltvermögen)
Schutzart (IP), Vorderseite
IP20
IP40 (mit Blendrahmen)
IP66 (mit Türkupplungsdrehgriff)
Schutzart (Anschlussklemmen)
IP10 (Tunnelanschlussklemme)
IP00 (Leiterabschlüsse, Phasenisolator und Bandanschlussklemme)
Anzahl der Pole
3-polig
Anschlusskapazität (Kupferstreifen)
Max. 9 Segmente à 9 mm x 0,8 mm an der Box-Anschlussklemme
Min. 2 Segmente à 9 mm x 0,8 mm an der Box-Anschlussklemme
Grifffarbe
Schwarz (Black)
Lebensdauer, elektrisch
1000 Schaltvorgänge bei 400 V AC-23 A
7500 Schaltvorgänge bei 690 V AC-1
10000 Schaltvorgänge bei 400 V AC-1
10000 Schaltvorgänge bei 415 V AC-1
1000 Schaltvorgänge bei 415 V AC-23 A
1000 Schaltvorgänge bei 690 V AC-23 A
Funktionen
Lasttrennschalter / Hauptschalter
Verriegelbar
Schockfestigkeit
20 g (Halbsinusstoß 20 ms)
Anzahl der Schalter
1
Bedingter Bemessungskurzschlussstrom (lq)
0 kA
Bedingter Bemessungskurzschlussstrom mit Vorsicherung
80 kA bei 690 V
100 gG/gL
100 kA bei 400/415 V
Bedingter Bemessungskurzschlussstrom mit nachgeschalteter Sicherung
100 kA bei 400/415 V
10 kA bei 690 V
100 gG/gL
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
100 A
Bemessungsdauerstrom bei AC-21, 400 V
0 A
Bemessungsdauerstrom bei AC-23, 400 V
0 A
Bemessungskurzzeitstromfestigkeit (t = 0,3 s)
2 kA
Bemessungskurzzeitstromfestigkeit (t = 1 s)
2 kA
Schaltleistung bei 400 V
0 kW
Griff-Typ
Kipphebel
Anzahl der Schaltspiele pro Stunde - max
120
Bemessungskurzschlusseinschaltvermögen lcm bei 690 V, 50/60 Hz
2.8 kA
Bemessungsstoßspannungsfestigkeit (Uimp) der Hilfsschalter
6000 V
Bemessungsstoßspannungsfestigkeit (Uimp) der Hauptkontakte
6000 V
Standardklemmen
Rahmenklemme
Optionale Klemmen
Anschluss auf der Rückseite. Schraubklemme. Tunnelanschlussklemme
Sicherungen Kurzschlussschutzorgan - max
125 A gL
Anschlusskapazität (Kupfersammelschiene)
Min. 12 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Max. 16 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
M6 an rückseitiger Verschraubung
Anschlusskapazität (Kupferleiter/-kabel fest)
10 mm² bis 16 mm² (1x) an Rahmenklemme
10 mm² bis 16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
6 mm² bis 16 mm² (2x) an Rahmenklemme
6 mm² bis 16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
16 mm² (1x) an der Tunnelanschlussklemme
Anschlusskapazität (Aluminiumleiter/-kabel fest)
10 mm² bis 16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
10 mm² bis 16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
16 mm² (1x) an der Tunnelanschlussklemme
Anschlusskapazität (Kupferleiter/-kabel verseilt)
25 mm² (2x) direkt am rückseitigen Anschluss des Schalters
25 mm² bis 70 mm² (1x) direkt am rückseitigen Anschluss des Schalters
6 mm² bis 25 mm² (2x) an Rahmenklemme
10 mm² bis 70 mm² (1x) an Rahmenklemme
Hinweis zur Anschlusskapazität: je nach Kabelhersteller bis zu 95 mm² anschließbar.
25 mm² bis 95 mm² (1x) an der 1-Loch-Tunnelanschlussklemme
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
25 mm² bis 95 mm² (1x) an der 1-Loch-Tunnelanschlussklemme

ETIM for 259141 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Ja
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 690 V
Bemessungsbetriebsspannung (EF001435) 690 V
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 0 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 0 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 0 kW
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 2 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 55 kW
Schaltleistung bei 400 V (EF009166) 0 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 0 kA
Polzahl (EF001391) 3
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Geeignet für Zwischenbau (EF007264) Ja
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) Kipphebel
Verriegelbar (EF006281) Ja
Anschlussart Hauptstromkreis (EF006819) Rahmenklemme
Mit vormontierter Verkabelung (EF016444) Nein
Schutzart (IP), frontseitig (EF003118) IP20
Breite (EF000008) 90 mm
Höhe (EF000040) 145 mm
Tiefe (EF000049) 88 mm
