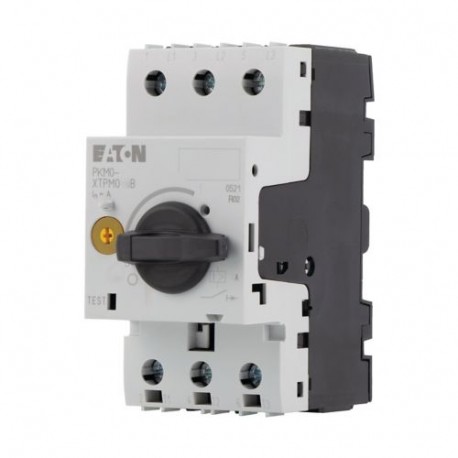

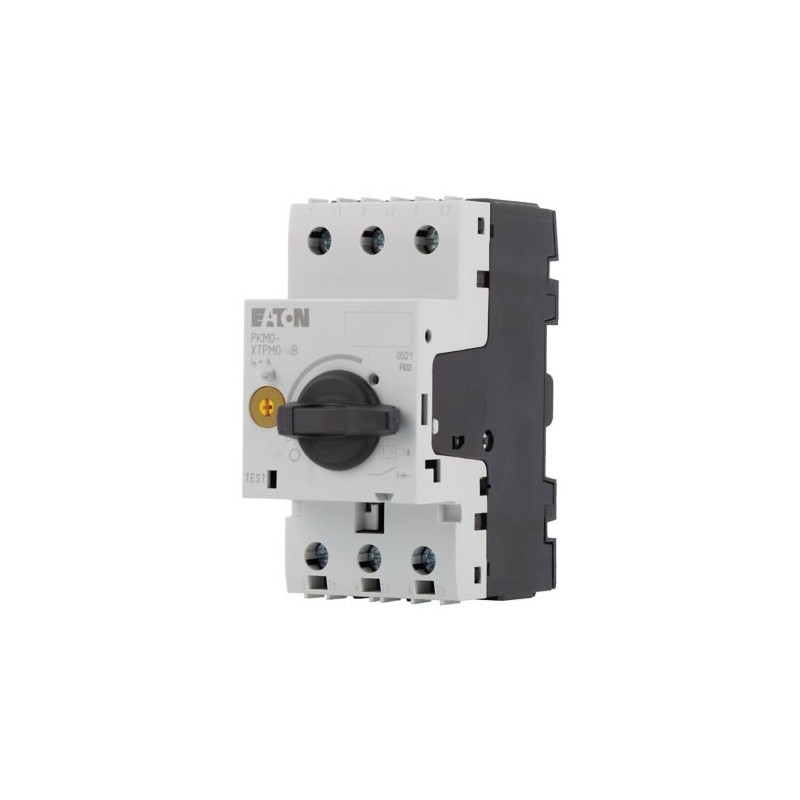

PKM0-16 044502 Y7-44502 EATON ELECTRIC Kurzschlussschutzschalter, 3-polig, Im 224 A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PKM0-16 044502 Y7-44502 EATON ELECTRIC Kurzschlussschutzschalter, 3-polig, Im 224 A

PKM0-16

044502

Y7-44502

EATON-MOELLER

Kurzschlussschutzschalter, 3-polig, Im = 224 A

Kurzschlussschalter 3-polig im=224A

Eaton Moeller® series PKM0 Kurzschlussschutzschalter, Iu 16 A, Irm 248 A, Schraubklemmen, Geeignet auch für Motoren der Effizienzklasse IE3.

Motorschutzschalter nach IEC/EN60947, 3-polig Baugröße PKM0, mit verzögerungsfreier Kurzschlussauslösung, Schraub- und Schnappverschluss, mit Schraubklemme, Kappeneinbaumaß 45mm, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, Zubehör: Hilfskontakt, Spannungsauslöser, Kontaktmodul, Clipplatte

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Motorschutz

Leistungsschalter PKZ

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $95.86
Stückpreis: $95.86
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series PKM0 Short-circuit protective breaker
Katalognummer
044502
Produkt Länge/Tiefe
76 mm
Produkthöhe
93 mm
Produktbreite
45 mm
Produktgewicht
0.288 kg
Zertifikat(e)
IEC/EN 60947
VDE 0660
EAN
4015080445029
Modellcode
PKM0-16

Features & Functions

Stellgliedtyp
Drehknopf
Anzahl der Pole
3-polig

General

Lebensdauer, elektrisch
100.000 Schaltvorgänge
Lebensdauer, mechanisch
100.000 Schaltvorgänge
Einbaulage
Aufschnappbar auf Hutschiene IEC/EN 60715 mit 7,5 oder 15 mm Höhe.
Betriebsfrequenz
40 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Motorschutzschalter
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Schockfestigkeit
25 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
Geeignet für
Auch Motoren mit Effizienzklasse IE3
Temperaturkompensation
-25 - 55 °C, Arbeitsbereich
-5 - 40 °C gemäß IEC/EN 60947, VDE 0660
≤ 0,25 %/K, Restfehler für T > 40°
Typ
Nur Kurzschlussschutzorgan

Climatic environmental conditions

Höhe
Max. 2000 m
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungsbetriebstemperatur (gekapselt) – min
25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Umgebungstemperatur Lagerung - min
40 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (1 - 6) mm², Endhülse gemäß DIN 46228
2 x (1 - 6) mm², Endhülse gemäß DIN 46228
Anschlusskapazität (fest)
2 x (1 - 6) mm²
1 x (1 - 6) mm²
Anschlusskapazität (ein-/mehrdrähtig AWG)
18 - 10
Abisolierlänge (Hauptleiter)
10 mm
Anzugsdrehmoment
1,7 Nm, Schraubklemmen, Hauptleiter
1 Nm, Schraubklemmen, Steuerstromleitungen

Electrical rating

Bemessungsfrequenz - min
50 Hz
Bemessungsfrequenz - max
60 Hz
Bemessungsbetriebsstrom (Ie)
16 A
Bemessungsbetriebsleistung bei AC-3, 220/230 V, 50 Hz
4 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
7.5 kW
Bemessungsbetriebsspannung (Ue) - min
690 V
Bemessungsbetriebsspannung (Ue) - max
690 V
Bemessungsdauerstrom (Iu)
16 A

Short-circuit rating

Kurzschlussauslöser
Grundgerät befestigt 15,5 x lu, Auslöserblöcke
248 A, Irm, Einstellbereich max.
± 20% Toleranz, Auslöserblöcke

Communication

Verbindung
Schraubklemmen

Trip blocks

Überlastauslösestromeinstellung - min
0 A
Überlastauslösestromeinstellung - max
0 A

Design verification

Geräteverlustleistung, stromabhängig pvid
6.43 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
2.14 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
16 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 044502 Niederspannungsschaltgeräte (EC000074)
Merkmal Wert
Überlastauslöser Stromeinstellung (EF002336) 0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 248 A
Mit thermischem Überlastschutz (EF006233) Nein
Phasenausfallempfindlich (EF007400) Nein
Auslösetechnik (EF007007) magnetisch
Bemessungsbetriebsspannung (EF001435) 690 V
Bemessungsdauerstrom Iu (EF001389) 16 A
Bemessungsbetriebsleistung bei AC-3, 230 V (EF007025) 4 kW
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 7.5 kW
Verlustleistung (EF005387) 6.43 W
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Ausführung des Betätigungselements (EF006976) Drehknopf
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter (EF001387) Nein
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC (EF007049) 50 kA
Schutzart (IP) (EF005474) IP20
Höhe (EF000040) 93 mm
Breite (EF000008) 45 mm
Tiefe (EF000049) 76 mm
