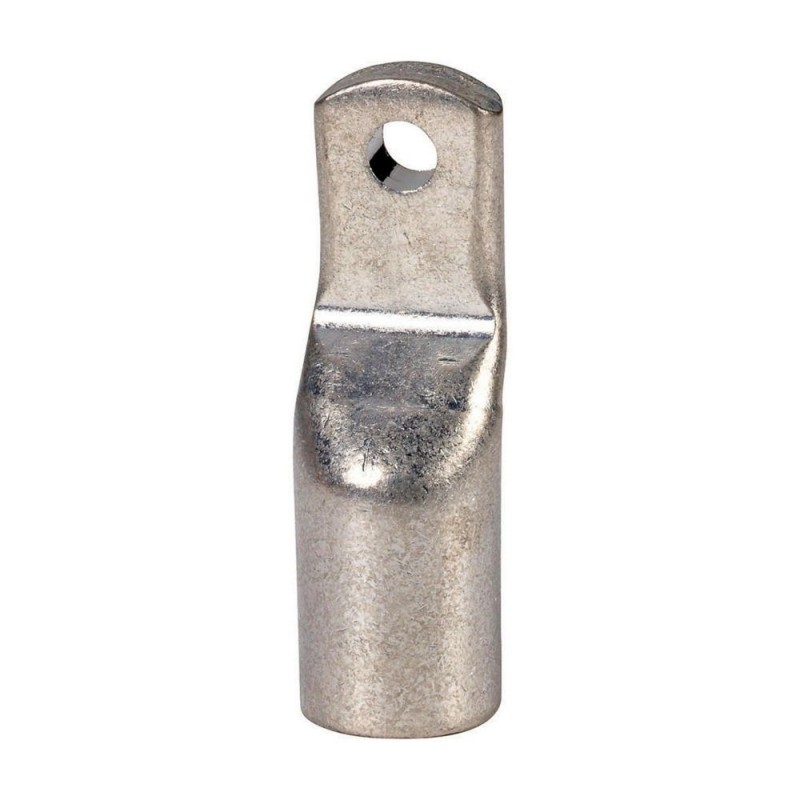

NZM2-XKS185 260032 0004358781 EATON ELECTRIC Kabelschuh, 185qmm, Baugrösse 2
NZM2-XKS185
260032
0004358781
EATON-MOELLER
Kabelschuh, 185qmm, Baugrösse 2
Anschluss- und Verbindungstechnik/Isoliermaterial > Presskabelschuh für Cu-Leiter
Leistungsschalter NZM Zubehör
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Mehr Infos
▲Kabelschuh, 185qmm, Baugrösse 2
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Typ enthält einen Kabelschuh für 3- bzw. 4-polige Schalter. Spezieller Kabelschuh in schmaler Ausführung. Nicht UL/CSA-approbiert. Bei Verwendung der Kabelschuhe ohne Abdeckung NZM3(-4)-XKSA müssen diese isoliert werden. Verwendbar für: NZM2(-4), PN2(-4), N2(-4)
Lieferprogramm
Sortiment
Zusatzausrüstung
Norm/Zulassung
IEC
Polzahl
3-/4-polig
Leiteranzahl
3-/4-polig
Baugröße
NZM2
Zubehör
Anschlusstechnik
Zubehör
Kabelschuhe
verwendbar für
NZM2(-4), PN2(-4), N2(-4)
Beschreibung
Nicht UL-/CSA-approbiert.
Rohrkabelschuhe für Schaltgeräteanschlüsse in schmaler Ausführung.
Bei Verwendung ohne Abdeckung NZM2(-4)-XKSA muss der Kabelschuh isoliert werden.
Rohrkabelschuhe für Schaltgeräteanschlüsse in schmaler Ausführung.
Bei Verwendung ohne Abdeckung NZM2(-4)-XKSA muss der Kabelschuh isoliert werden.
Anschlussquerschnitte
185 mm2
Hinweise
Genaue Angaben zu geeigneten Leiterarten und hierzu benötigem Presswerkzeug: Siehe Rubrik Projektierung.
Technische Daten
Projektierung
Projektierungshinweis
Für mehrdrähtige Leiter z. B. VDE 0295 Klasse 2 und rundgedrückte mehrdrähtige Sektorleiter benötigt man zur Pressung der Kabelschuhe das Presswerkzeug K22, HK60/22 oder EK22 der Firma Klauke mit folgenden Presseinsätzen:
- R22/95 für 95 mm2
- R22/120 für 120 mm2
- R22/150 für 150 mm2
- R22/185 für 185 mm2
- R22/240 für 240 mm2
- R22/300 für 300 mm2
Feindrähtige Leiter sind eingeschränkt geeignet. Sie müssen dorn- oder kerbverpresst werden mit einem Presswerkzeug der Serie 13 oder 25 der Firma Klauke.
Daten für Bauartnachweis nach IEC/EN 61439
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 9.0
Installation, isolation and connection material (EG000047) / Presskabelschuh für Cu-Leiter (EC001050)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektrisches Isolations- und Verbindungsmaterial / Kabelschuh, Aderendhülse, Verbinder / Presskabelschuh für Cu-Leiter (ecl@ss13-27-40-02-03 [AKN512018])
Anschlussgewindemaß (metrisch)
0
Anschlusswinkel
180° (horizontal)
Anzahl der Befestigungslöcher
1
Kennziffer
0
Nennquerschnitt
185 mm²
Oberflächenschutz
verzinnt
Kennfarbe
ohne
Datasheet - PDF
