> EATON - MOELLER>Hilfskontroll- und Signalelemente >M22S-WRJ4 279416 M22S-WRJ4Q ELECTRIC Joystick, 4 Stellungen, rastend, Kunststoffachse
Vorheriges Produkt Nächstes Produkt

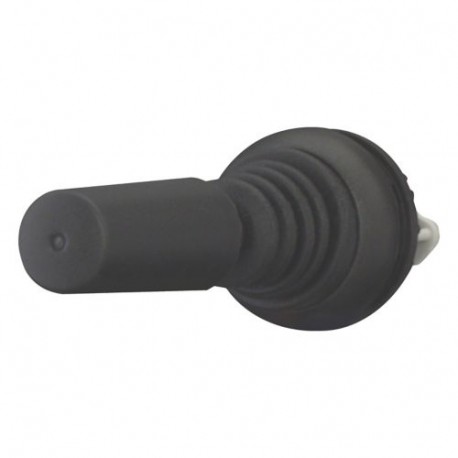

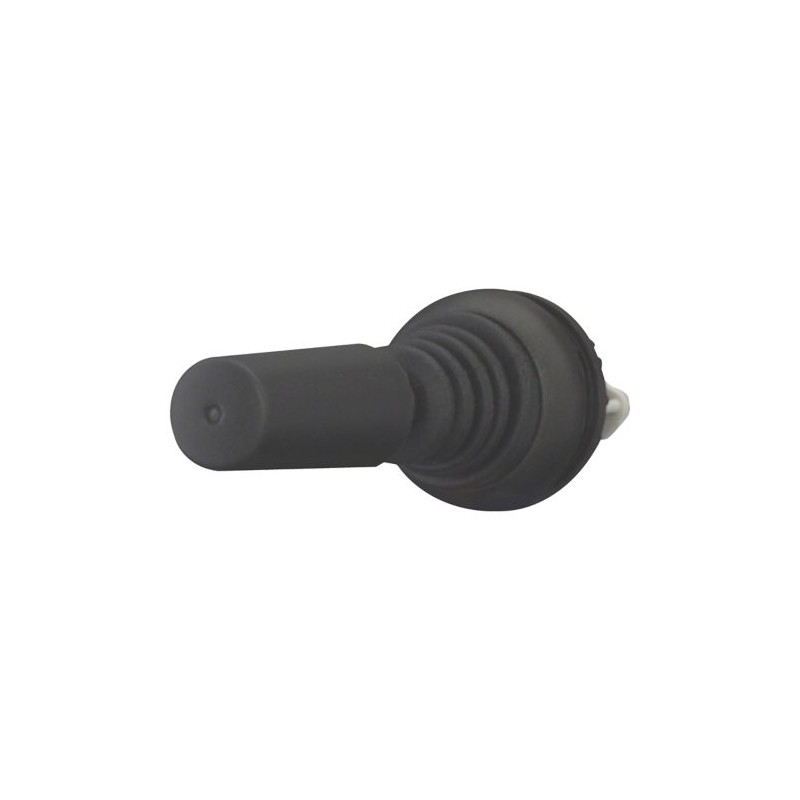

M22S-WRJ4 279416 M22S-WRJ4Q EATON ELECTRIC Joystick, 4 Stellungen, rastend, Kunststoffachse Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22S-WRJ4 279416 M22S-WRJ4Q EATON ELECTRIC Joystick, 4 Stellungen, rastend, Kunststoffachse

M22S-WRJ4

279416

M22S-WRJ4Q

EATON-MOELLER

Joystick, 4 Stellungen, rastend, Kunststoffachse

M22S-WRJ4-KARTON

Eaton Moeller® series M22 Joystick, mit einem Schaltpunkt je Betätigungsrichtung, mit Kunststoffachse, 4 Stellungen, Frontring Schwarz, rastend

Mehr Infos


Niederspannungsschaltgeräte > Steuerschalter, Joystick

Hilfskontroll- und Signalelemente

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $64.01
Stückpreis: $64.01

Menge Preis
1+$64.01
2+$56.22
3+$51.75
4+$49.22
5+$49.08
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Joystick
Katalognummer
279416
Produkt Länge/Tiefe
95 mm
Produkthöhe
30 mm
Produktbreite
30 mm
Produktgewicht
0.028 kg
Zertifikat(e)
CSA Class No.: 3211-03
CSA
UL File No.: E29184
VDE 0660
IEC/EN 60947
UL
IEC/EN 60947-5
UL Category Control No.: NKCR
CSA-C22.2 No. 94-91
CE
CSA-C22.2 No. 14-05
CSA File No.: 012528
UL 508
EAN
4015082794163
Modellcode
M22S-WRJ4

Merkmale und Funktionen

F-Ring.frb
Schwarz
Frontringmat.
Kunststoff
Ausstattung:
Frontring
Glühlampe (24 V)
Kunststoffschaft

Allgemein

Schutzart
IP66
NEMA 4x, 13
Lebensdauer, mechanisch
100.000 Schaltvorgänge
Öffnungsdurchmesser
22.5 mm
Betriebsfrequenz
2000 Schaltspiele/h
Typ
Joystick
Typ
Joystick

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
Mechanisch, nach IEC/EN 60068-2-27
30 g, Mechanisch, nach IEC/EN 60068-2-27, Sinusförmiger Stoß 11 ms

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Bemessungswerte

Bemessungsbetriebsstrom (le) bei AC-21, 400 V, 415 V
0 A

Kommunikation

Anbindung an SmartWire-DT
Mit SWD-RMQ-Anschaltungen
Ja

Betätigungselement

Betätigungskraft
5 N
Stellgliedfunktion
Rastend
Anzahl Betätig.richtungen
4

Ansprechpartner

Kraft für Zwangsöffnung - min
0 N
Anzahl Kontakte (Öffner) per Betätigungsrichtung
0

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
M22S-WRJ4 M22S-WRJ4Q 279416 EN_289241.pdf 3 Mbytes M22S-WRJ4 M22S-WRJ4Q 279416 EN_289241.pdf
