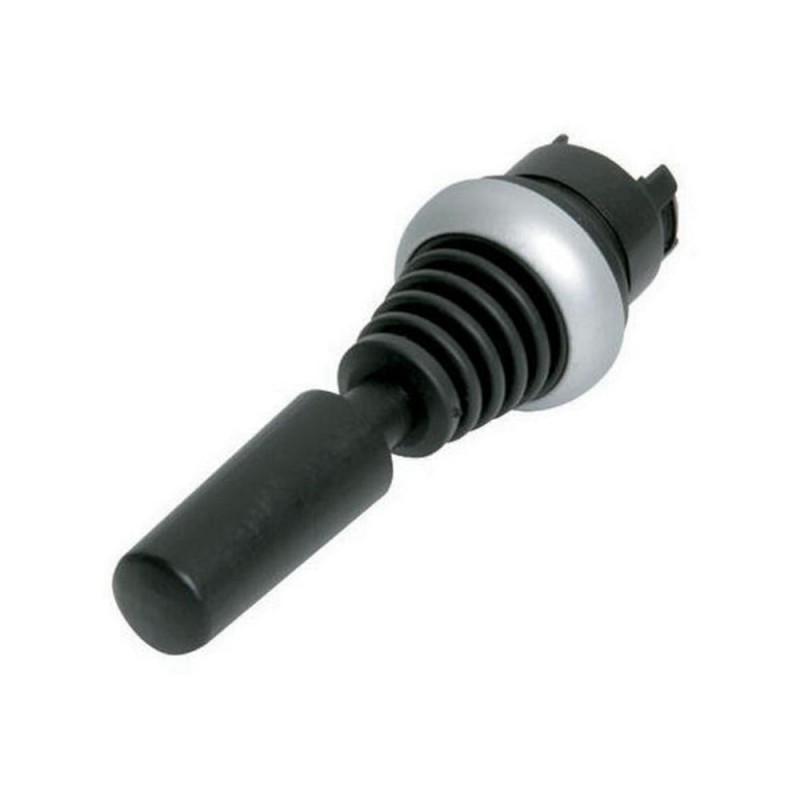

M22-WRJ4 279415 Y7-279415 EATON ELECTRIC Joystick, 4 Stellungen, rastend, Kunststoffachse Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-WRJ4 279415 Y7-279415 EATON ELECTRIC Joystick, 4 Stellungen, rastend, Kunststoffachse

M22-WRJ4

279415

Y7-279415

EATON-MOELLER

5

Joystick, 4 Stellungen, rastend, Kunststoffachse

M22-WRJ4

Eaton Moeller® series M22 Joystick, mit einem Schaltpunkt je Betätigungsrichtung, mit Kunststoffachse, 4 Stellungen, Frontring Titan, rastend, in jeder Position

Joystick, Lieferprogramm: RMQ-Titan, Einzelgerät, Beschreibung: mit einem Arbeitspunkt pro Arbeitsrichtung, Mit Kunststoffwelle, 4 Positionen, Schutzart: IP66, Blende: Titan, Anschluss an SmartWire-DT: ja, mit SWD-RMQ-Anschlüssen, Frontabmessungen: - N/A -, Funktion: rastend, in jeder Position, Normen: IEC/EN 60947, VDE 0660

Mehr Infos


Niederspannungsschaltgeräte > Steuerschalter, Joystick

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $309.42
Stückpreis: $61.88
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Joystick
Katalognummer
279415
Produkt Länge/Tiefe
95 mm
Produkthöhe
30 mm
Produktbreite
30 mm
Produktgewicht
0.028 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
IEC 60947-5
CSA Std. C22.2 No. 14-05
CSA Std. C22.2 No. 94-91
EN 60947-5
UL 508
VDE
CE
UL Category Control No.: NKCR
UL
IEC/EN 60947
VDE 0660
CSA File No.: 012528
CSA-C22.2 No. 94-91
CSA-C22.2 No. 14-05
UL File No.: E29184
CSA Class No.: 3211-03
CSA
IEC/EN 60947-5
EAN
4015082794156
Modellcode
M22-WRJ4

Merkmale und Funktionen

F-Ring.frb
Titan
Frontringmat.
Kunststoff
Ausstattung:
Kunststoffschaft
Glühlampe (24 V)
Frontring

Allgemein

Zubehör
Kunststoffschaft
Schutzart
IP66
NEMA 4x, 13
Lebensdauer, mechanisch
100.000 Schaltvorgänge
Öffnungsdurchmesser
22.5 mm
Betriebsfrequenz
2000 Schaltspiele/h
Typ
Joystick
Typ
Joystick

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
30 g, Mechanisch, nach IEC/EN 60068-2-27, Sinusförmiger Stoß 11 ms
Mechanisch, nach IEC/EN 60068-2-27

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Bemessungswerte

Bemessungsbetriebsstrom (le) bei AC-21, 400 V, 415 V
0 A

Kommunikation

Anbindung an SmartWire-DT
Mit SWD-RMQ-Anschaltungen
Ja

Betätigungselement

Betätigungskraft
5 N
Stellgliedfunktion
Rastend
in jeder Position
Anzahl Betätig.richtungen
4

Ansprechpartner

Kraft für Zwangsöffnung - min
0 N
Anzahl Kontakte (Öffner) per Betätigungsrichtung
0

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 279415 Niederspannungsschaltgeräte (EC000632)
Merkmal Wert
Bemessungsbetriebsstrom Ie bei AC-21 (EF002417) 0 A
Zentralbefestigung, Lochdurchmesser (EF002424) 22.5 mm
Joysticklänge (EF006524) 75 mm
Anzahl der Betätigungsrichtungen (EF002425) 4
Anzahl der Schaltstellungen (EF000231) 1
Anzahl der Schließer je Betätigungsrichtung (EF002427) 0
Anzahl der Öffner je Betätigungsrichtung (EF008263) 0
Anzahl der Wechselkontakte je Richtung (EF005599) 0
Mit Rückzug in Nullstellung (EF002428) Nein
Verriegelung in Nullstellung (EF006283) Nein
Codegeber (EF005666) Nein
Analogausgangssignal konfigurierbar (EF003236) Nein
Mit Frontring (EF006014) Ja
Werkstoff des Frontrings (EF005972) Kunststoff
Farbe Frontring (EF002429) Titan
Schutzart (IP) (EF005474) IP66
Schutzart (NEMA) (EF011959) 4X, 13
