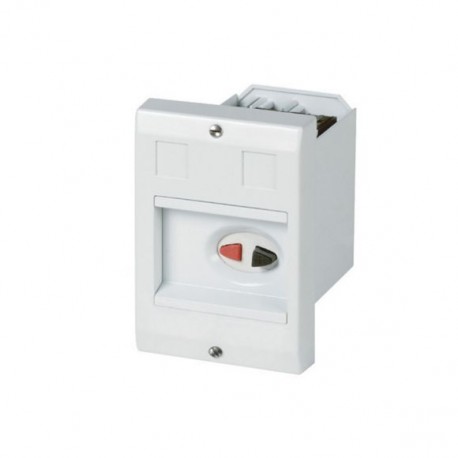

E-PKZ01 281633 Y7-281633 EATON ELECTRIC Isolierstoffgehäuse, E-PKZ0, H x B x T 129 x 90 x 115 mm, Einbau
E-PKZ01
281633
Y7-281633
EATON-MOELLER
Isolierstoffgehäuse, E-PKZ0, H x B x T = 129 x 90 x 115 mm, Einbau
E-PKZ01-KARTON
Motorschutzschaltergehäuse für die direkte Integration in die Maschine
Niederspannungsschaltgeräte > Leergehäuse für Schaltgeräte
Leistungsschalter PKZ
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Isolierstoffgehäuse, E-PKZ0, H x B x T = 129 x 90 x 115 mm, Einbau
Motorschutzschalter-Gehäuse zur direkten Integration in die Maschine
Lieferprogramm
Sortiment
Zusatzausrüstung
Untersortiment
Einbaugehäuse
Zubehör
Isolierstoffgehäuse für PKZ
Schutzart
Front IP40
verwendbar für
PKZM01
+NHI-E oder VHI-PKZ01
+U oder A oder NHI
+L (2 Stück)
+NHI-E oder VHI-PKZ01
+U oder A oder NHI
+L (2 Stück)
Hinweise
Mit integrierter PE(N)‐Klemme.
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+40 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 9.0
Low-voltage industrial components (EG000017) / Leergehäuse für Schaltgeräte (EC000712)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Komponente für Niederspannungs-Schalttechnik / Leergehäuse für Schaltgeräte (ecl@ss13-27-37-13-01 [AKN343019])
Werkstoff des Gehäuses
Kunststoff
Breite
90 mm
Höhe
129 mm
Tiefe
115 mm
Mit transparentem Deckel
nein
Geeignet für NOT-AUS
nein
Ausführung
Einbau
Schutzart (IP)
IP40
Schutzart (NEMA)
sonstige
Approbationen
Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
165628
CSA Class No.
3211-05
North America Certification
UL listed, CSA certified
Specially designed for North America
No
| Merkmal | Wert |
|---|---|
| Werkstoff des Gehäuses (EF001596) | Kunststoff |
| Breite (EF000008) | 90 mm |
| Höhe (EF000040) | 129 mm |
| Tiefe (EF000049) | 115 mm |
| Mit transparentem Deckel (EF001094) | Nein |
| Geeignet für NOT-AUS (EF001433) | Nein |
| Ausführung (EF000010) | Einbau |
| Schutzart (IP) (EF005474) | IP40 |
| Schutzart (NEMA) (EF011959) | sonstige |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| E-PKZ01 Y7-281633 281633 DE_281633.pdf | 111 Kbytes |
|
