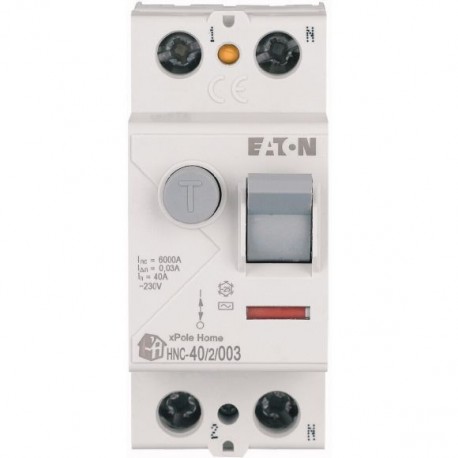

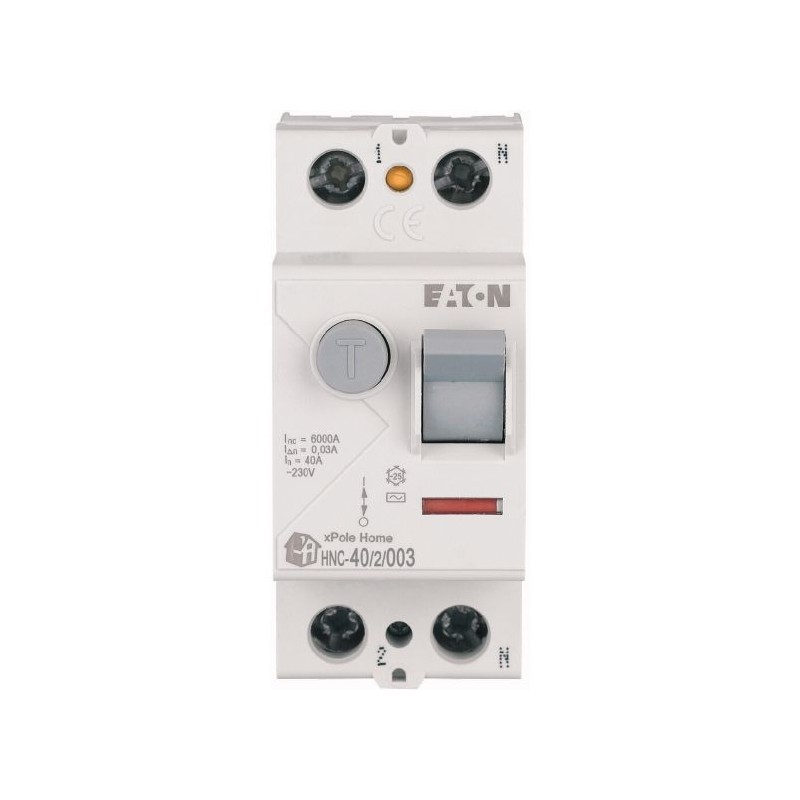

HNC-40/2/003 194691 Y7-194691 EATON ELECTRIC FI-Schalter, 40A, 2p, 30mA, Typ AC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HNC-40/2/003 194691 Y7-194691 EATON ELECTRIC FI-Schalter, 40A, 2p, 30mA, Typ AC

HNC-40/2/003

194691

Y7-194691

EATON-MOELLER

FI-Schalter, 40A, 2p, 30mA, Typ AC

Int. differential Wohn -, 2P, 40A, 30mA, Klasse AC

Eaton Moeller series xPole - HNC RCCB. HNC, 2-polig, In: 40 A, Icn: 6 kA, IΔN: 0,03 A, Typ AC, für Wohn- und Gewerbegebäude

Fehlerstromschutzschalter HNC, 2-polig, Bemessungsstrom Eingang: 40 A, Bemessungskurzschlussfestigkeit Icn: 6 kA, Bemessungsfehlerstrom IΔN: 0,03 A, Typ AC, Schaltanlage für private und gewerbliche Anwendungen

Mehr Infos


Schutzschaltgeräte, Sicherungen > Fehlerstrom-Schutzschalter

Hausschutzgeräte

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $61.84
Stückpreis: $61.84
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xPole - HNC RCCB
Katalognummer
194691
Produkt Länge/Tiefe
80 mm
Produkthöhe
76 mm
Produktbreite
35 mm
Produktgewicht
0.207 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 61008
EAN
9010238060630
Modellcode
HNC-40/2/003

Produktspezifikationen

Benutzt mit
HNC
Fehlerstromschutzschalter
Typ Wechselstrom
Typ
Besondere Merkmale
Maximale Betriebstemperatur ist 60 °C: Ab 40 °C verringert sich der max. zulässige Gleichstrom um 2,5% je 1 °C
Anwendung
  • Fehlerstrom-Schutzschalter für Anwendungen im Wohnungsbereich und kommerzielle Anwendungen
  • xPole Home – Schaltgeräte für Anwendungen im Wohnungsbereich
Stromstärkewert
40 A
Betriebsspannung
230 Vac
Merkmale
Zusatzeinrichtungen möglich
FI-Schutzschalter
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Ausstattung:
Verriegelungsvorrichtung
Bemessungsfrequenz
50 Hz
Verschmutzungsgrad
2
Montagemethode
DIN-Schiene
Verlustleistung des Betriebsmittels, stromabhängig
7,8 W
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Bemessungskurzzeitstromfestigkeit (Icw)
6 kA
Zulässige Überlast der Vorsicherung - max
25 A gG/gL
Einbaubreite (Anzahl der Geräte)
35 mm (2 SU)
Materialstär. Sammelschie.
0,8 mm - 2 mm
Kurzschlussfestigkeit
63 A (max. zulässige Vorsicherung)
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur – min
-25 °C
Einbautiefe
45 mm
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
16 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1.5 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
35 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1.5 mm²
Fehlerstromwert
30 mA
Verlustleistung pro Pol, stromabhängig
0 W
Schutzart
IP20
Impulsstromfestigkeit
bedingt stoßstromfest 250 A
Anzahl der Pole
2-polig
Ableitstromtyp
AC
Empfindlichkeitstyp
Wechselstromempfindlich
Bemessungsfehlerstrom - max
0.03 A
Bemessungsfehlerstrom - min
0.03 A
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
40 A
Bemessungsbetriebsspannung (Ue) - max
230 V
Bemessungsfehlerschaltvermögen
500 A
Stoßstromfestigkeit
0.25 kA
Breite in Anzahl der modularen Abstände
2
Spannungsart
AC
Ausschaltzeit
unverzögert
Bemessungskurzschlussfestigk.
6 kA
RAL-Nummer
7035

ETIM for 194691 Schutzschaltgeräte, Sicherungen (EC000003)
Merkmal Wert
Polzahl (EF001391) 2
Bemessungsspannung (EF000228) 230 V
Bemessungsstrom (EF000227) 40 A
Bemessungsfehlerstrom (EF002358) 0.03 A
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Montageart (EF000003) DIN-Schiene
Fehlerstrom-Typ (EF002560) AC
Selektiver-Typ (EF002561) Nein
Kurzzeitverzögerter Typ (EF003604) Nein
Kurzschlussfestigkeit (Icw) (EF002562) 6 kA
Stoßstromfestigkeit (EF002564) 0.25 kA
Spannungsart (EF000187) AC
Mit Verriegelungsvorrichtung (EF007385) Ja
Frequenz (EF005455) 50 Hz
Zusatzeinrichtungen möglich (EF008148) Ja
Schutzart (IP) (EF005474) IP20
Breite in Teilungseinheiten (EF002950) 2
Einbautiefe (EF000218) 45 mm
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Verschmutzungsgrad (EF002570) 2
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1.5 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 1.5 mm²
RAL-Nummer (ähnlich) (EF003882) 7035
Explosionsgeschützt (EF004663) Nein
