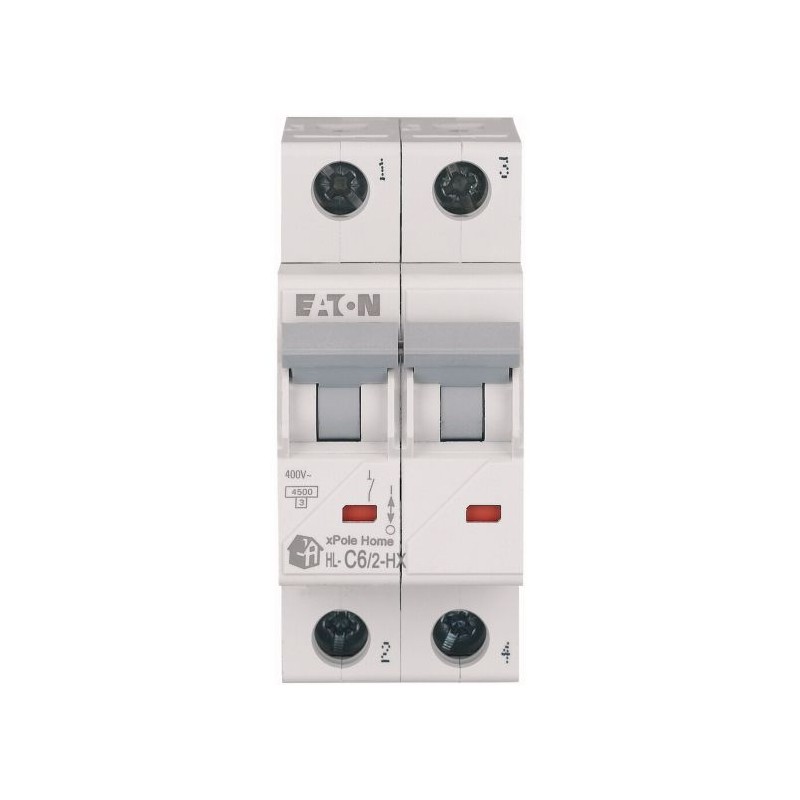

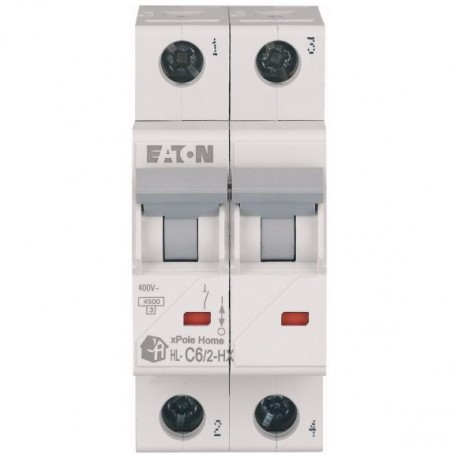

HN-C6/2 194868 Y7-194868 EATON ELECTRIC Leitungsschutzsschalter 2-polig C-char 6-A
HN-C6/2
194868
Y7-194868
EATON-MOELLER
Leitungsschutzsschalter 2-polig C-char 6-A
Int. Leistungsschalter Wohn -, 2P, Kurve C, 6A
Eaton Moeller series xPole Home - HN/HN-HX MCB. HN, xPole Home, 2-polig, Auslösecharakteristik: C, Bemessungsstrom Ein: 6 A, Bemessungsschaltvermögen IEC/EN 60898-1: 6 kA
Leitungsschutzschalter (MCB), HN, xPole Home, 2-polig, Auslösecharakteristik: C, Bemessungsstrom In: 6 A, Bemessungsschaltvermögen nach IEC/EN 60898-1: 6 kA, Schaltgeräte für private und gewerbliche Anwendungen
Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter
Hausschutzgeräte
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
| Produktname | Eaton Moeller series xPole Home - HN/HN-HX MCB |
| Katalognummer | 194868 |
| Produkt Länge/Tiefe | 85 mm |
| Produkthöhe | 73 mm |
| Produktbreite | 35.4 mm |
| Produktgewicht | 0.216 kg |
| Einhaltung(en) | RoHS conform |
| EAN | 9010238063525 |
| Modellcode | HN-C6/2 |
Produktspezifikationen
| Benutzt mit | HN Leitungsschutzschalter |
| Stromstärkewert | 6 A |
| Merkmale | Zusatzeinrichtungen möglich |
| 10.10 Erwärmung | Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit. |
| 10.11 Kurzschlussfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden. |
| 10.12 Elektromagnetische Verträglichkeit | Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden. |
| 10.13 Mechanische Funktion | Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden. |
| 10.2.2 Korrosionsbeständigkeit | Die Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.1 Wärmebeständigkeit von Umhüllung | Die Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme | Die Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk. | Die Anforderungen der Produktnorm sind erfüllt. |
| 10.2.4 Beständigkeit gegen UV-Strahlung | Die Anforderungen der Produktnorm sind erfüllt. |
| 10.2.5 Heben | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.2.6 Schlagprüfung | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.2.7 Beschriftungen | Die Anforderungen der Produktnorm sind erfüllt. |
| 10.3 Schutzart von Baugruppen | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.4 Luft- und Kriechstrecken | Die Anforderungen der Produktnorm sind erfüllt. |
| 10.5 Schutz gegen elektrischen Schlag | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.6 Einbau von Betriebsmitteln | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.7 Innere Stromkreise und Verbindungen | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.8 Anschlüsse für von außen eingeführte Leiter | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.2 Betriebsfrequente Spannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.3 Stoßspannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.4 Prüfung von Umhüllungen aus Isolierstoff | Liegt in der Verantwortung des Schaltanlagenbauers. |
| Verschmutzungsgrad | 3 |
| Schutzart | IP20 |
| Verlustleistung des Betriebsmittels, stromabhängig | 2,9 W |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 4 kV |
| Auslösecharakteristik | C |
| Umgebungsbetriebstemperatur - max. | 75 °C |
| Umgebungsbetriebstemperatur - min. | -25 °C |
| Einbautiefe | 44 mm |
| Anschließbarer Leiterquerschnitt (mehrdrähtig) - max. | 25 mm² |
| Anschließbarer Leiterquerschnitt (mehrdrähtig) - min. | 1 mm² |
| Anschließbarer Leiterquerschnitt (eindrähtige Ader) - max. | 25 mm² |
| Anschließbarer Leiterquerschnitt (eindrähtige Ader) - min. | 1 mm² |
| Energiebegrenzungsklasse | 3 |
| Bemessungsfrequenz - max. | 60 Hz |
| Bemessungsfrequenz - min. | 50 Hz |
| Verlustleistungsabgabevermögen | 0 W |
| Verlustleistung pro Pol, stromabhängig | 0 W |
| Breite in Anzahl der modularen Abstände | 2 |
| Spannungsart | Wechselstrom |
| Überspannungskategorie | III |
| Polzahl | 2-polig |
| Auslösecharakteristik | C |
| Typ |
|
| Besondere Merkmale | Hinweis zur Umgebungstemperatur: Ein Anstieg um 1 °C führt zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 % |
| Anwendung |
|
| Anzahl der Pole (geschützt) | 2 |
| Anzahl der Pole (insgesamt) | 2 |
| Bemessungsisolationsspannung (Ui) | 440 V |
| Bemessungsbetriebsstrom zur Verlustleistungsangabe (In) | 6 A |
| Bemessungsbetriebsspannung (Ue) - max. | 230 V |
| Bemessungskurzschlussausschaltvermögen (IEC/EN 60898-1) – Icn bei 230 V | 6 kA |
| Bemessungskurzschlussausschaltvermögen (IEC/EN 60898-1) – Icn bei 400 V | 6 kA |
| Bemessungskurzschlussausschaltvermögen (IEC/EN 60947-2) – Icu bei 230 V | 0 kA |
| Bemessungskurzschlussausschaltvermögen (IEC/EN 60947-2) – Icu bei 400 V | 0 kA |
| Bemessungsschaltvermögen (IEC/EN 60898-1) | 6 kA |
| Verlustleistung statisch, stromunabhängig | 0 W |
| Geeignet für | Unterputzmontage |
| Verlustleistung | 2.4 W |
| Merkmal | Wert |
|---|---|
| Einbautiefe (EF000218) | 44 mm |
| Auslösecharakteristik (EF000889) | C |
| Polzahl (gesamt) (EF008618) | 2 |
| Anzahl der abgesicherten Pole (EF005548) | 2 |
| Bemessungsstrom (EF000227) | 6 A |
| Bemessungsspannung (EF000228) | 230 V |
| Bemessungsisolationsspannung Ui (EF001366) | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp (EF011980) | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V (EF009556) | 6 kA |
| Spannungsart (EF000187) | AC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V (EF009555) | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V (EF009557) | 0 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V (EF009558) | 0 kA |
| Frequenz (EF000416) | 50 Hz |
| Verlustleistung (EF005387) | 2.4 W |
| Energiebegrenzungsklasse (EF002568) | 3 |
| Unterputzmontage (EF007517) | Ja |
| Mitschaltender Neutralleiter (EF005997) | Nein |
| Überspannungskategorie (EF002569) | 3 |
| Verschmutzungsgrad (EF002570) | 3 |
| Zusatzeinrichtungen möglich (EF008148) | Ja |
| Breite in Teilungseinheiten (EF002950) | 2 |
| Schutzart (IP) (EF005474) | IP20 |
| Umgebungstemperatur während des Betriebs (EF007515) | -25 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 1 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 1 mm² |
| Explosionsgeschützt (EF004663) | Nein |
