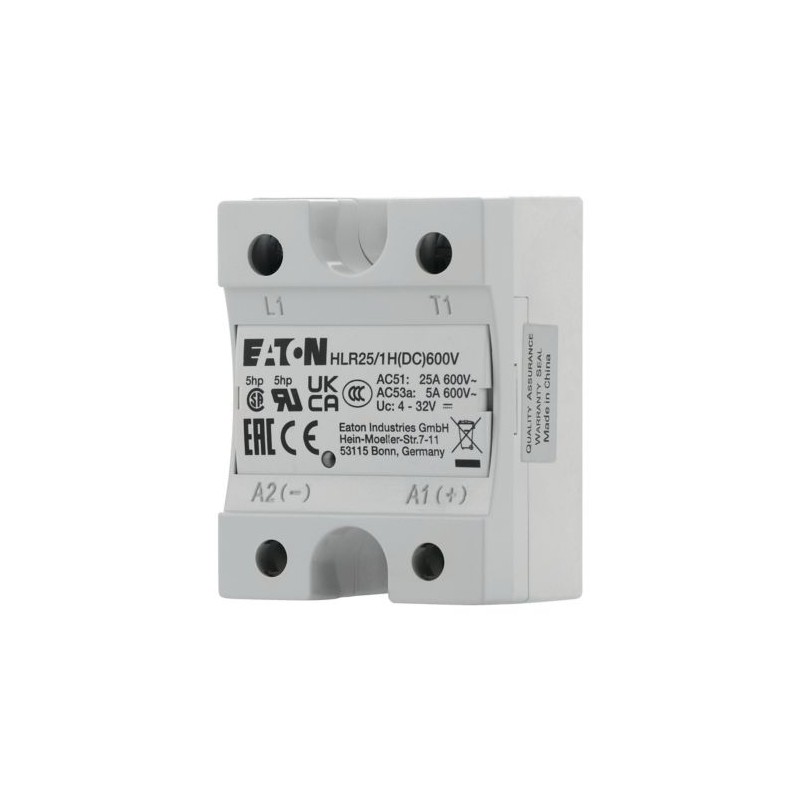

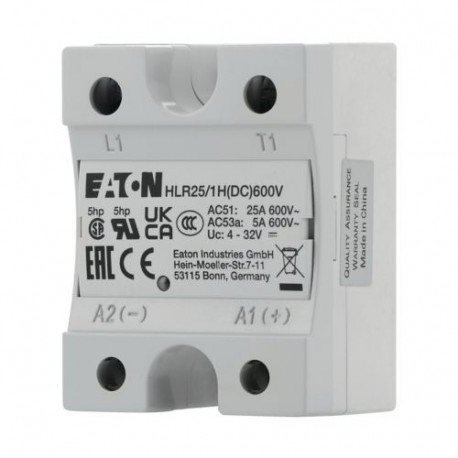

HLR25/1H(DC)600V 360051 Y7-360051 EATON ELECTRIC Hockey Puck Solid State Relais, 25A, 600V Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HLR25/1H(DC)600V 360051 Y7-360051 EATON ELECTRIC Hockey Puck Solid State Relais, 25A, 600V

HLR25/1H(DC)600V

360051

Y7-360051

EATON-MOELLER

Hockey Puck Solid State Relais, 25A, 600V

Eaton Moeller series HLR Halbleiterrelais, Hockey-Puck, 1-phasig, 25 A, 42 - 660 V, DC

Halbleiterrelais, 1-phasig, 25 A, 42 - 660 V, DC, IP20, Schraubanschluss, Schalten am Nulldurchgang, CE, CSA Zertifiziert, UL 508, EAC, CCC

Mehr Infos


Relais > Halbleiterrelais

Standard-Sanftstarter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $31.97
Stückpreis: $31.97
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series HLR Halbleiterrelais
Katalognummer
360051
Produkt Länge/Tiefe
28.8 mm
Produkthöhe
58.2 mm
Produktbreite
44.8 mm
Produktgewicht
0.06 kg
Einhaltung(en)
CE-Kennzeichnung
RoHS-konform
Zertifikat(e)
CE
UL 508
EAC
CCC
UL-File No.: E338590
CSA-File No.: 603498
EAN
4015081998180
Modellcode
HLR25/1H(DC)600V

Merkmale und Funktionen

Funktionen
Nullpunktschaltend
Elektrischer Verbindungstyp für Hilfs- und Steuerstromkreis
Schraubverbindung
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubverbindung

Allgemein

Schutzart
IP20
Bemessungsfrequenz
45 Hz - 65 Hz
Einbaulage
Gerät in angegebener Ausrichtung montieren und den Kühlkörper nicht verdecken
Anzahl der Phasen
1
Anzahl der Kontrolllampen
1
Überspannungskategorie
III
Verschmutzungsgrad
2
Bemessungsstoßspannungsfestigkeit (Uimp)
6 kV (1,2/50 µs)
Serie
HLR
Schockfestigkeit
15/11 g/ms (gemäß EN 50155, EN 61373)
Typ
Halbleiterrelais
Schwingfestigkeit
2 g/Achse (2-100 Hz, IEC 60068-2-6, EN 50155, EN 61373)
Spannungsart
DC

Klimatische Umweltbedingungen

Höhe
9
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
100 °C
Klimafestigkeit
95 % relative Luftfeuchte nicht betauend bei 40°C
Betriebstemperatur - min.
-40 °C
Betriebstemperatur - max.
80 °C

Elektromagnetische Verträglichkeit

Luftentladung
8 kV (gemäß IEC/EN 61000-4-2)
Berstimpuls
Hauptleiter: 2 kV, 5 kHz PC 1 (gemäß IEC/EN 61000-4-4)
Steuerung: 1 kV, 5 kHz PC 1 (gemäß IEC/EN 61000-4-4)
Kontaktentladung
4 kV (gemäß IEC/EN 61000-4-2)
Elektromagnetische Felder
10 V/m, 80 - 1000 MHz und 1,4 - 2,0 GHz, PC 1
3 V/m, 2,0 - 2,7 GHz, PC 1
Störsicherheit gegen leitungsgeführte Störung
10 V/m, 0,15 - 80 MHz, PC 1 (gemäß IEC/EN 61000-4-6)
Funkstörklasse
Class A

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
Hauptleiter: 1 x 1-4 mm², 2 x 1-4 mm²
Steuerung: 1 x 0,5-2,5 mm², 2 x 0,5-2,5 mm²
Anschlusskapazität (fest)
Hauptleiter: 1 x 2,5-6 mm², 2 x 2,5-6 mm²
Steuerung: 1 x 0,5-2,5 mm², 2 x 0,5-2,5 mm²
Anschlusskapazität (ein-/mehrdrähtig AWG)
Hauptleiter: 1 x 14-10, 2 x 14-10
Steuerung: 1 x 18-12, 2 x 18-12
Anschlusskap. (mehrdräht.)
Hauptleiter: 1 x 2,5-6 mm², 2 x 2,5-6 mm²
Steuerung: 1 x 0,5-2,5 mm², 2 x 0,5-2,5 mm²
Anzugsdrehmoment
Hauptleiter: 2,4 Nm (21,2 lb-in)
Steuerung: 0,5 Nm (4,4 lb-in)
Schraubendrehergröße
Haupt: Pozidriv 2
Steuerung: Pozidriv 1

Bemessungswerte

Betriebsspannung - max
660 V
Betriebsspannung - min
42 V
Bemessungsbetriebsstrom (Ie) bei AC-1
0 A
Bemessungsbetriebsstrom (Ie) bei AC-3
0 A
Bem.betriebsstrom (le) bei AC-51
25 A
Bemessungsbetriebsstrom (Ie) bei AC-53A
5 A
Bemessungsbetriebsstrom (Ie) bei AC-53B
0 A
Bemessungsbetriebsspannung (Ue) bei AC - min
42 V
Bemessungsbetriebsspannung (Ue) bei AC - max
660 V

Kurzschlussfestigkeit

Bedingter Bemessungskurzschlussstrom (Iq) (Zuordnungsart 2) bei 230 V
10 kA, "FWP-20G10F"
Bedingter Bemessungskurzschlussstrom Iq (Zuordnungsart 2) @ 380/400/415 V
10 kA, "FWP-20G10F"

Steuerkreis

Verzögerungszeit
1/2 Periode
Rückfallzeit
Weniger als 1/2 Periode
Abfallspannung
1,2 V DC
Eingangsstrom
weniger als 12 mA
Anzugsspannung
3,5 V DC
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
4 V
Bemessungssteuerspeisespannung (Us) bei DC - max
32 V

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
28 W
Verlustleistung pro Pol, stromabhängig, Pvid
28 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
25 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Entspricht der Produktnorm.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Entspricht der Produktnorm.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Entspricht der Produktnorm.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Entspricht der Produktnorm.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Entspricht der Produktnorm.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Entspricht der Produktnorm.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 360051 Relais (EC002055)
Merkmal Wert
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Komplettgerät mit Sockel (EF003359) Nein
Mit abnehmbaren Klemmen (EF003340) Nein
Geeignet für Reiheneinbau (EF001126) Nein
Mit LED-Anzeige (EF005950) Ja
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 4 V
Spannungsart zur Betätigung (EF008242) DC
Anzahl der Phasen (EF000351) 1
Ausführung (EF000010) sonstige
Nullpunktschaltend (EF011956) Ja
Spannungsart der Betriebsspannung (EF005294) AC
Betriebsspannung AC 50 Hz (EF008206) 42 V
Betriebsspannung AC 60 Hz (EF008207) 42 V
Betriebsspannung DC (EF008208) 0 V
Bemessungsbetriebsstrom Ie bei AC-1 (EF006069) 0 A
Bemessungsbetriebsstrom Ie bei AC-3 (EF006070) 0 A
Bemessungsbetriebsstrom Ie bei AC-51 (EF009488) 25 A
Bemessungsbetriebsstrom Ie bei AC-53a (EF009489) 5 A
Bemessungsbetriebsstrom Ie bei AC-53b (EF009765) 0 A
Schutzart (IP) (EF005474) IP20
Breite (EF000008) 44.8 mm
Höhe (EF000040) 58.2 mm
Tiefe (EF000049) 28.8 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON EMS EN.pdf 1 Mbytes
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
HLR25/1H(DC)600V Y7-360051 360051 EN_360053.pdf 999 Kbytes HLR25/1H(DC)600V Y7-360051 360051 EN_360053.pdf
