Allgemeine Spezifikationen
Produktname

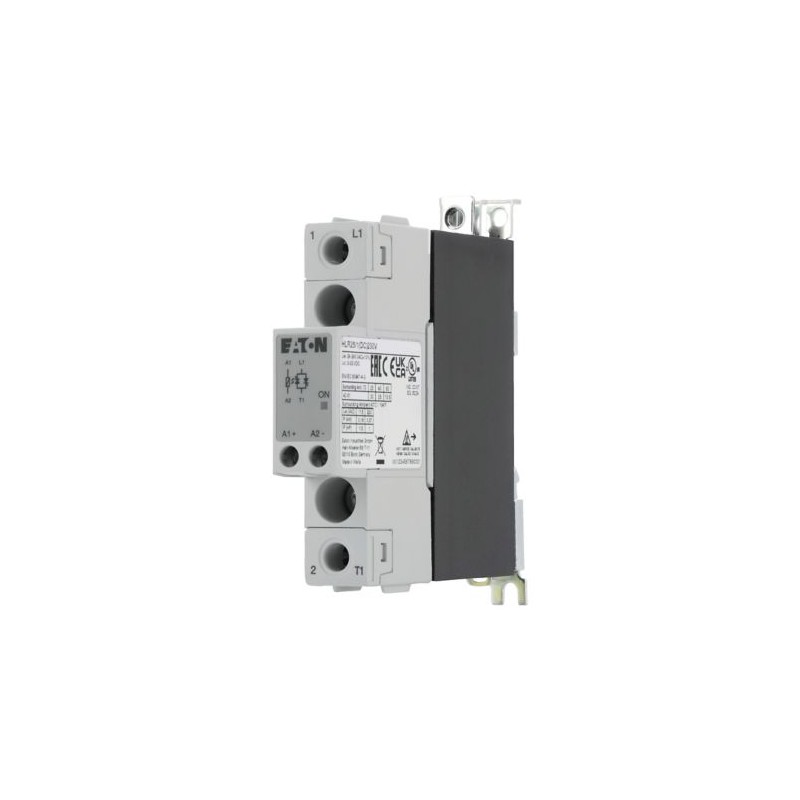

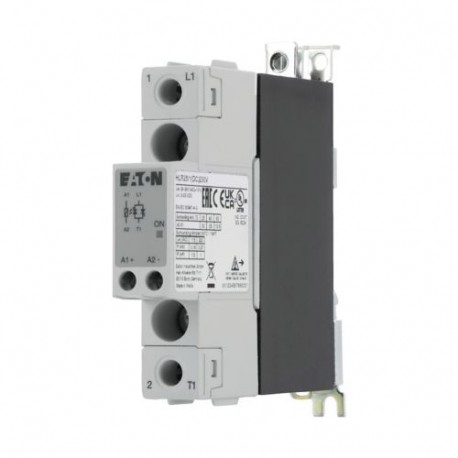

HLR-Halbleiterrelais der Serie Eaton Moeller
Artikel-Nr.
HLR25/1(DC)230V
Produktlänge/-tiefe
103,5 Millimeter
Produkthöhe
110 Millimeter
Produktbreite
17,8 Millimeter
Produktgewicht
0,205 Kilogramm
Konformitäten
CE-Kennzeichnung
RoHS-konform
Zertifizierungen
UL 508
Ce
Eac
UL-File No.: E251034, UL-Bericht gilt sowohl für die USA als auch für Kanada
Handelsname des Produkts
HLR
Produkttyp
Halbleiter-Relais
Häufigkeitsbewertung
45 Hz - 65 Hz
Montageposition
Montieren Sie das Gerät in der angegebenen Ausrichtung und behindern Sie den Kühlkörper nicht
Anzahl der Kontrollleuchten
1
Bemessungs-Stoßspannungsfestigkeit (Uimp)
6 kV (1,2/50 μs)
Stoßfestigkeit
15/11 g/ms (nach EN 50155, EN 61373)
Rüttelfestigkeit
2 g/Achse (2-100 Hz, IEC 60068-2-6, EN 50155, EN 61373)
Funktionen
Modulare Version
Funktionen
Schalten bei Nulldurchgang
Elektrische Anschlussart für Hilfs- und Steuerstromkreis
Schraubverbindung
Elektrische Anschlussart des Hauptstromkreises
Schraubverbindung
Klimatische Umweltbedingungen
Umgebungstemperatur - min
-40 °C
Umgebungstemperatur - max
100 °C
Klimaproofing
95% relative Luftfeuchtigkeit, nicht kondensierend bei 40°C
Betriebstemperatur - min
-40 °C
Betriebstemperatur - max
80 °C
Elektromagnetische Verträglichkeit
Luftentladung
8 kV (nach IEC/EN 61000-4-2)
Burst-Impuls
Netz: 2 kV, 5 kHz PC 1 (nach IEC/EN 61000-4-4)
Steuerung: 1 kV, 5 kHz PC 1 (nach IEC/EN 61000-4-4)
Kontaktentladung
4 kV (nach IEC/EN 61000-4-2)
Elektromagnetische Felder
10 V/m, 80 - 1000 MHz und 1,4 - 2,0 GHz, PC 1
3 V/m, 2,0 - 2,7 GHz, PC 1
Immunität gegen leitungsgebundene Störungen
10 V/m, 0,15 - 80 MHz, PC 1 (nach IEC/EN 61000-4-6)
Funkstörungsklasse
Klasse A
Terminalkapazität (flexibel mit Aderendhülse)
Hauptdurchmesser: 1 x 1-4 mm², 2 x 1-4 mm²
Steuerung: 1 x 0,5-2,5 mm², 2 x 0,5-2,5 mm²
Terminalkapazität (fest)
Hauptdurchmesser: 1 x 2,5-6 mm², 2 x 2,5-6 mm²
Steuerung: 1 x 0,5-2,5 mm², 2 x 0,5-2,5 mm²
Klemmenkapazität (fest/mehrdrähtig AWG)
Haupt: 1 x 14-10, 2 x 14-10
Steuerung: 1 x 18-12, 2 x 18-12
Terminalkapazität (gestrandet)
Hauptdurchmesser: 1 x 2,5-6 mm², 2 x 2,5-6 mm²
Steuerung: 1 x 0,5-2,5 mm², 2 x 0,5-2,5 mm²
Anzugsmoment
Hauptstrom: 2 Nm (17,7 lb-in)
Steuerung: 0,5 Nm (4,4 lb-in)
Größe des Schraubendrehers
Hauptseite: Pozidriv 2
Steuerung: Pozidriv 1
Betriebsspannung - max.
230 V
Betriebsspannung - min.
230 V
Bemessungsbetriebsstrom (Ie) bei AC-1
0 A
Bemessungsbetriebsstrom (Ie) bei AC-3
0 A
Bemessungsbetriebsstrom (Ie) bei AC-51
25 A
Bemessungsbetriebsstrom (Ie) bei AC-53A
5 A
Bemessungsbetriebsstrom (Ie) bei AC-53B
0 A
Bemessungsbetriebsspannung (Ue) bei AC - min
24 V
Bemessungsbetriebsspannung (Ue) bei AC - max
240 V
Verzögerungszeit
1/2 Periode + 500 Mikrosekunden bei 24 V DC
Abbruchzeit
1/2 Periode + 500 Mikrosekunden bei 24 V DC
Eingangsstrom
10,3 mA bei 24 V DC
Bemessungs-Steuerversorgungsspannung (Us) bei Wechselstrom, 50 Hz - min
0 V
Bemessungs-Steuerversorgungsspannung (Us) bei Wechselstrom, 50 Hz - max
0 V
Bemessungs-Steuerversorgungsspannung (Us) bei Wechselstrom, 60 Hz - min
0 V
Bemessungs-Steuerversorgungsspannung (Us) bei Wechselstrom, 60 Hz - max
0 V
Bemessungs-Steuerversorgungsspannung (Us) bei DC - min
3 V
Bemessungs-Steuerversorgungsspannung (Us) bei DC - max
32 V
Nennbetriebsleistung bei 220/230 V, 50 Hz
0,37 kW
Nennbetriebsleistung bei 400 V, 50 Hz
0,75 kW
Gerätewärmeabfuhr, stromabhängig Pvid
25 W
Wärmeabfuhr pro Pol, stromabhängig Pvid
25 W
Bemessungsbetriebsstrom für spezifizierte Wärmeableitung (In)
25 A
Statische Wärmeableitung, nicht stromabhängige Pvs
0 W
10.2.2 Korrosionsbeständigkeit
Erfüllt die Anforderungen des Produktstandards.
10.2.3.1 Überprüfung der thermischen Stabilität von Gehäusen
Erfüllt die Anforderungen des Produktstandards.
10.2.3.2 Überprüfung der Beständigkeit von Isoliermaterialien gegenüber normaler Hitze
Erfüllt die Anforderungen des Produktstandards.
10.2.3.3 Widerstehen. von insul. mat. gegen anormale Hitze/Feuer durch interne elektr. Effekte
Erfüllt die Anforderungen des Produktstandards.
10.2.4 Beständigkeit gegen ultraviolette (UV) Strahlung
Bitte erkundigen Sie sich
10.2.5 Heben
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.2.6 Mechanische Wirkung
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.2.7 Inschriften
Erfüllt die Anforderungen des Produktstandards.
10.3 Schutzart von Baugruppen
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.4 Abstände und Kriechabstände
Erfüllt die Anforderungen des Produktstandards.
10.5 Schutz vor Stromschlag
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.6 Einbau von Schaltgeräten und Komponenten
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.7 Interne elektrische Schaltungen und Anschlüsse
Ist die Verantwortung des Plattenbauers.
10.8 Anschlüsse für externe Leiter
Ist die Verantwortung des Plattenbauers.
10.9.2 Elektrische Leistungsfrequenz
Ist die Verantwortung des Plattenbauers.
10.9.3 Impuls widerstand Spannung
Ist die Verantwortung des Plattenbauers.
10.9.4 Prüfung von Gehäusen aus Isoliermaterial
Ist die Verantwortung des Plattenbauers.
10.10 Temperaturanstieg
Der Plattenbauer ist für die Berechnung des Temperaturanstiegs verantwortlich. Eaton liefert Wärmeableitungsdaten für die Geräte.
10.11 Kurzschlussbewertung
Ist die Verantwortung des Plattenbauers. Die Spezifikationen für die Schaltanlage sind zu beachten.
10.12 Elektromagnetische Verträglichkeit
Ist die Verantwortung des Plattenbauers. Die Spezifikationen für die Schaltanlage sind zu beachten.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, sofern die Informationen in der Gebrauchsanweisung (IL) eingehalten werden.
