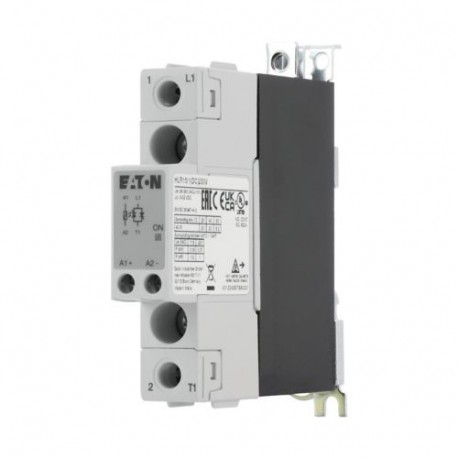

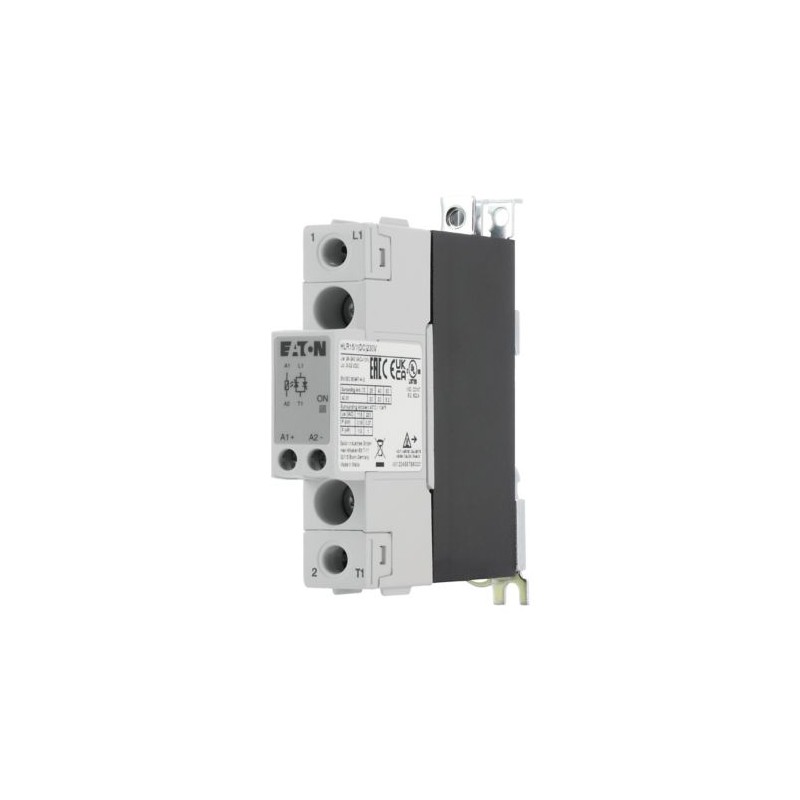

HLR15/1(DC)230V 360038 Y7-360038 EATON ELECTRIC Halbleiterrelais 1 Phase, 15A, 230V Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HLR15/1(DC)230V 360038 Y7-360038 EATON ELECTRIC Halbleiterrelais 1 Phase, 15A, 230V

HLR15/1(DC)230V

360038

Y7-360038

EATON-MOELLER

Halbleiterrelais 1 Phase, 15A, 230V

Eaton Moeller series HLR Halbleiterrelais, 1-phasig, 20 A, 230 - 230 V, DC

Halbleiterrelais, 1-phasig, 20 A, 230 - 230 V, DC, IP20, Schraubanschluss, Nulldurchgangsschaltung, CE, UL 508, EAC

Mehr Infos


Relais > Halbleiterrelais

Standard-Sanftstarter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $60.25
Stückpreis: $60.25
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series HLR Halbleiterrelais
Katalognummer
360038
Produkt Länge/Tiefe
103.5 mm
Produkthöhe
110 mm
Produktbreite
17.8 mm
Produktgewicht
0.205 kg
Einhaltung(en)
CE-Kennzeichnung
RoHS-konform
Zertifikat(e)
CE
UL 508
EAC
UL-File No.: E251034, UL report applies to both US and Canada
EAN
4015081998067
Modellcode
HLR15/1(DC)230V

General information

Schutzart
IP20
Bemessungsfrequenz
45 Hz - 65 Hz
Einbaulage
Gerät in angegebener Ausrichtung montieren und den Kühlkörper nicht verdecken
Anzahl der Phasen
1
Anzahl der Kontrolllampen
1
Überspannungskategorie
III
Verschmutzungsgrad
2
Bemessungsstoßspannungsfestigkeit (Uimp)
6 kV (1,2/50 µs)
Serie
HLR
Schockfestigkeit
15/11 g/ms (gemäß EN 50155, EN 61373)
Typ
Halbleiterrelais
Schwingfestigkeit
2 g/Achse (2-100 Hz, IEC 60068-2-6, EN 50155, EN 61373)
Spannungsart
DC

Features & Functions

Merkmale
Geeignet für Reiheneinbau
Funktionen
Nullpunktschaltend
Elektrischer Verbindungstyp für Hilfs- und Steuerstromkreis
Schraubverbindung
Elektrischer Anschlusstyp des Hauptstromkreises
Schraubverbindung

Climatic environmental conditions

Höhenlage
9
Umgebungstemperatur Lagerung - min.
-40 °C
Umgebungstemperatur Lagerung - max.
100 °C
Klimafestigkeit
95 % relative Luftfeuchte nicht betauend bei 40°C
Betriebstemperatur - min.
-40 °C
Betriebstemperatur - max.
80 °C

Electro magnetic compatibility

Luftentladung
8 kV (gemäß IEC/EN 61000-4-2)
Berstimpuls
Hauptleiter: 2 kV, 5 kHz PC 1 (gemäß IEC/EN 61000-4-4)
Steuerung: 1 kV, 5 kHz PC 1 (gemäß IEC/EN 61000-4-4)
Kontaktentladung
4 kV (gemäß IEC/EN 61000-4-2)
Elektromagnetische Felder
10 V/m, 80 - 1000 MHz und 1,4 - 2,0 GHz, PC 1
3 V/m, 2,0 - 2,7 GHz, PC 1
Störsicherheit gegen leitungsgeführte Störung
10 V/m, 0,15 - 80 MHz, PC 1 (gemäß IEC/EN 61000-4-6)
Funkstörklasse
Klasse A

Terminal capacities

Anschlussquerschnitte (feindrähtig mit Aderendhülse)
Hauptleiter: 1 x 1-4 mm², 2 x 1-4 mm²
Steuerung: 1 x 0,5-2,5 mm², 2 x 0,5-2,5 mm²
Anschlussquerschnitte (eindrähtig)
Hauptleiter: 1 x 2,5-6 mm², 2 x 2,5-6 mm²
Steuerung: 1 x 0,5-2,5 mm², 2 x 0,5-2,5 mm²
Anschlussquerschnitte (ein-/mehrdrähtig AWG)
Hauptleiter: 1 x 14-10, 2 x 14-10
Steuerung: 1 x 18-12, 2 x 18-12
Anschlussquerschnitte (mehrdrähtig)
Hauptleiter: 1 x 2,5-6 mm², 2 x 2,5-6 mm²
Steuerung: 1 x 0,5-2,5 mm², 2 x 0,5-2,5 mm²
Anzugsdrehmoment
Haupt: 2 Nm (17,7 lb-in)
Steuerung: 0,5 Nm (4,4 lb-in)
Schraubendrehergröße
Haupt: Pozidriv 2
Steuerung: Pozidriv 1

Electrical rating

Betriebsspannung - max.
230 V
Betriebsspannung - min.
230 V
Bemessungsbetriebsstrom (le) bei AC-51
20 A
Bemessungsbetriebsstrom (Ie) bei AC-53A
5 A
Bemessungsbetriebsspannung (Ue) bei AC - min.
24 V
Bemessungsbetriebsspannung (Ue) bei AC - max.
240 V

Short-circuit rating

Bedingter Bemessungskurzschlussstrom (Iq) (Zuordnungsart 1) bei 230 V
15 kA, „FAZ-C16/1“
Bedingter Bemessungskurzschlussstrom (Iq) (Zuordnungsart 2) bei 230 V
100 kA, „FWP-32G22FI“

Control circuit

Verzögerungszeit
1/2 Periode + 500 Mikrosekunden bei 24 V DC
Rückfallzeit
1/2 Periode + 500 Mikrosekunden bei 24 V DC
Abfallspannung
1 V DC
Eingangsstrom
10,3 mA bei 24 V DC
Anzugsspannung
3 V DC
Bemessungssteuerspeisespannung (Us) bei DC - min.
3 V
Bemessungssteuerspeisespannung (Us) bei DC - max.
32 V

Motor rating

Bemessungsbetriebsleistung bei 220/230 V, 50 Hz
0.37 kW
Bemessungsbetriebsleistung bei 400 V, 50 Hz
0.75 kW

Design verification

Geräteverlustleistung, stromabhängig pvid
21 W
Verlustleistung pro Pol, stromabhängig, Pvid
21 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
20 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
6

ETIM for 360038 Relais (EC002055)
Merkmal Wert
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Komplettgerät mit Sockel (EF003359) Nein
Mit abnehmbaren Klemmen (EF003340) Nein
Geeignet für Reiheneinbau (EF001126) Ja
Mit LED-Anzeige (EF005950) Ja
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 3 V
Spannungsart zur Betätigung (EF008242) DC
Anzahl der Phasen (EF000351) 1
Ausführung (EF000010) sonstige
Nullpunktschaltend (EF011956) Ja
Spannungsart der Betriebsspannung (EF005294) AC
Betriebsspannung AC 50 Hz (EF008206) 42 V
Betriebsspannung AC 60 Hz (EF008207) 42 V
Betriebsspannung DC (EF008208) 0 V
Bemessungsbetriebsstrom Ie bei AC-1 (EF006069) 0 A
Bemessungsbetriebsstrom Ie bei AC-3 (EF006070) 0 A
Bemessungsbetriebsstrom Ie bei AC-51 (EF009488) 20 A
Bemessungsbetriebsstrom Ie bei AC-53a (EF009489) 5 A
Bemessungsbetriebsstrom Ie bei AC-53b (EF009765) 0 A
Schutzart (IP) (EF005474) IP20
Breite (EF000008) 17.8 mm
Höhe (EF000040) 110 mm
Tiefe (EF000049) 103.5 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON EMS EN.pdf 1 Mbytes
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
HLR15/1(DC)230V Y7-360038 360038 ES_360038.pdf 1007 Kbytes HLR15/1(DC)230V Y7-360038 360038 ES_360038.pdf
