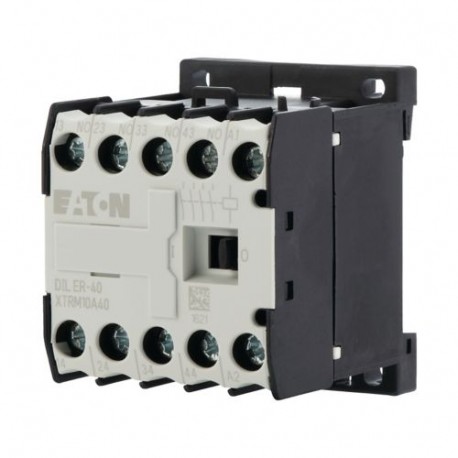

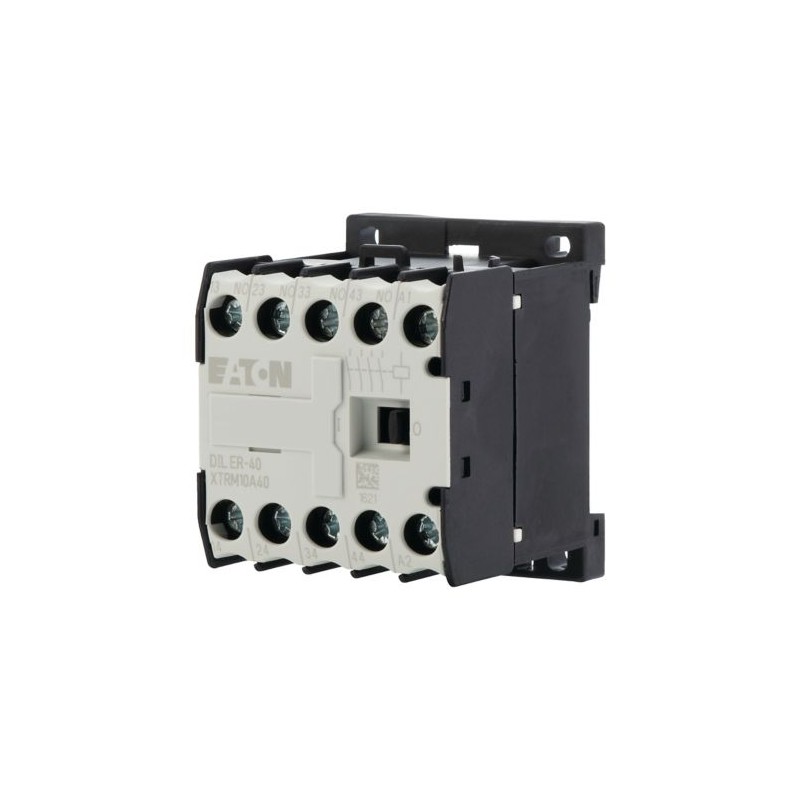

DILER-40(48V50HZ) 010190 Y7-10190 EATON ELECTRIC Hilfsschütz, 4 Schließer, AC
DILER-40(48V50HZ)
010190
Y7-10190
EATON-MOELLER
Hilfsschütz, 4 Schließer, AC
Hilfs-Minischütz Verschraubung 4 NO 48 V 50 Hz
Eaton Moeller® series DILER Hilfsschütz, 48 V 50 Hz, S = Schließer: 4 S, Schraubklemmen, Wechselstrombetätigung
Niederspannungsschaltgeräte > Hilfsschütz, Relais
Schütze bis 170A
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton Moeller® series DILER Control relay
Katalognummer
010190
Produkt Länge/Tiefe
52 mm
Produkthöhe
58 mm
Produktbreite
45 mm
Produktgewicht
0.17 kg
Zertifikat(e)
CSA File No.: 012528
UL File No.: E29184
VDE 0660
CSA
UL Category Control No.: NKCR
EN 60947-5-1
IEC/EN 60947-4-1
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
UL 508
UL
CE
IEC/EN 60947
UL File No.: E29184
VDE 0660
CSA
UL Category Control No.: NKCR
EN 60947-5-1
IEC/EN 60947-4-1
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
UL 508
UL
CE
IEC/EN 60947
EAN
4015080101901
Modellcode
DILER-40(48V50HZ)
Merkmale und Funktionen
Merkmale
Zwangsgeführte Kontakte nach EN 60947-5-1 Anhang L, einschließlich Hilfsschalterbaustein
Ausstattung:
Zwangsgeführte Kontakte
Allgemein
Anwendung
Hilfsschütze
Lebensdauer, mechanisch
10.000.000 Schaltvorgänge (AC-betätigt)
Montageart
DIN-Schiene/Schraube
Einbaulage
Nach Bedarf (außer senkrecht mit Klemmen A1/A2 unten)
Betriebsfrequenz
9000 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
DILER Mini-Schütz
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Schockfestigkeit
10 g, S Hilfskontakt, Grundgerät mit Hilfsschalter-Baustein, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
8 g, Ö Hilfskontakt, Grundgerät mit Hilfsschalter-Baustein, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
8 g, Ö Hilfskontakt, Grundgerät mit Hilfsschalter-Baustein, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
Spannungsart
Wechselstrom
Klimatische Umweltbedingungen
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur (gekapselt) – min
25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, konstant, nach IEC 60068-2-78
Anschlussquerschnitte
Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (0,75 - 1,5) mm²
1 x (0,75 - 1,5) mm²
1 x (0,75 - 1,5) mm²
Anschlusskapazität (fest)
1 x (0,75 - 2,5) mm²
2 x (0,75 - 2,5) mm²
2 x (0,75 - 2,5) mm²
Anschlusskapazität (ein-/mehrdrähtig AWG)
18 - 14
2 x (18 - 14)
1 x (18 - 14)
2 x (18 - 14)
1 x (18 - 14)
Abisolierlänge (Hauptleiter)
8 mm
Schraubendrehergröße
2, Anschlussschraube, Pozidriv-Schraubendreher
0,8 x 5,5/1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
0,8 x 5,5/1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
Anzugsdrehmoment
1,2 Nm, Schraubklemmen
Bemessungswerte
Bemessungsbetriebsspannung (Ue) bei AC - max
600 V
Bemessungsisolationsspan. (Ui)
690 V
Bemessungsbetriebsstrom (Ie)
1,5 A bei 110 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
2,5 A bei 24 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
2,5 A bei 60 V, DC L/R ≤ 15 ms (mit 2 Strombahnen in Reihe)
0,5 A bei 220 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
10 A
2,5 A bei 24 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
2,5 A bei 60 V, DC L/R ≤ 15 ms (mit 2 Strombahnen in Reihe)
0,5 A bei 220 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
10 A
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
6 A
Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V
3 A
Bemessungsbetriebsstrom (le) bei AC-15, 500 V
1.5 A
Sichere Trng
300 V AC, Zwischen Hilfskontakten, Entspricht EN 61140
300 V AC, Zwischen Spule und Hilfskontakten, Entspricht EN 61140
300 V AC, Zwischen Spule und Hilfskontakten, Entspricht EN 61140
Kurzschlussfestigkeit
Bemessungsdaten Kurzschlussschutz
10 A flink, 500V, max. Schmelzsicherung, Kurzschlussfestigkeit ohne Verschweißen, Kontakte
Bemessungsdaten Kurzschlussschutz ohne Verschweißen
6 A gG/gL, 500 V, max. Sicherung, Schaltglieder
Schaltvermögen
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
0,5 A, 250 V DC, (UL/CSA)
10 A, 600 VAC, (UL/CSA)
10 A, 600 VAC, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
A600, AC-betätigt (UL/CSA)
P300, DC-betätigt (UL/CSA)
P300, DC-betätigt (UL/CSA)
Magnetsystem
Einschaltdauer
100%
Anzugsspannung
0,8 - 1,1 V AC x Uc (Spannungssicherheit - Einspannungsspule 50 Hz und Zweispannungsspule 50 Hz, 60 Hz)
0,85 - 1,1 V AC x Uc (Spannungssicherheit - Doppelfrequenzspule 50/60 Hz)
0,85 - 1,1 V AC x Uc (Spannungssicherheit - Doppelfrequenzspule 50/60 Hz)
Leistungsaufnahme, Anzug, 50 Hz
25 VA, AC, Einzelfrequenzspule 50 Hz und Doppelfrequenzspule 50/60 Hz
Leistungsaufnahme, Anzug, 60 Hz
25 VA, AC, Einzelfrequenzspule 50 Hz und Doppelfrequenzspule 50/60 Hz
Leistungsaufnahme, Halteleistung, 50 Hz
4,6 VA, AC, Einzelfrequenzspule 50 Hz und Doppelfrequenzspule 50/60 Hz
1,3 W, AC, Einzelfrequenzspule 50 Hz und Doppelfrequenzspule 50/60 Hz
1,3 W, AC, Einzelfrequenzspule 50 Hz und Doppelfrequenzspule 50/60 Hz
Leistungsaufnahme, Halteleistung, 60 Hz
1,3 W, AC, Einzelfrequenzspule 50 Hz und Doppelfrequenzspule 50/60 Hz
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
48 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
48 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V
Schaltzeit (AC-betätigt, Schließer, Schließzeit) - min
14 ms
Schaltzeit (AC-betätigt, Schließer, Schließzeit) - max
21 ms
Schaltzeit (AC-betätigt, Schließer, Öffnungszeit) - min
8 ms
Schaltzeit (AC-betätigt, Schließer, Öffnungszeit) - max
18 ms
Schaltzeit (AC-betätigt, Schließer, mit Hilfsschalterbaustein, Schließzeit)
45 ms
Ansprechpartner
Codenummer
40E
Kontaktzuverlässigkeit
Weniger als 2 λ, weniger als 1 Ausfall bei 100.000.000 Schaltvorgängen (bei Uₑ = 24 V DC, Umin = 17 V, Imin = 5,4 mA)
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
4
Bauartnachweis
Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.4 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
6 A
Statische Verlustleistung, stromunabhängig PVS
1.8 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DILER-40(48V50HZ) Y7-10190 010190 EN_230260.pdf | 1 Mbytes |
|
