> EATON - MOELLER>Schütze bis 170A>DILAC-31(*VDC) 276493 ELECTRIC Hilfsschütz, 3 Schließer + 1 Öffner, DC-betätigt, Sonderspannung
Vorheriges Produkt Nächstes Produkt

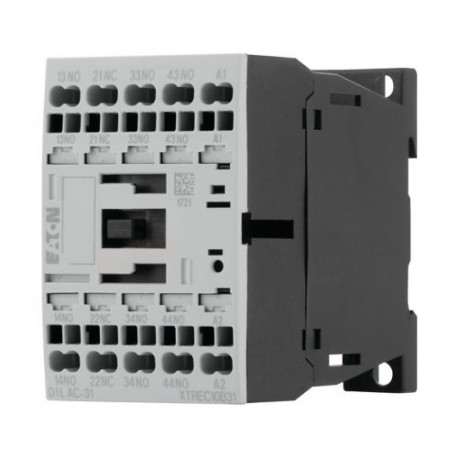

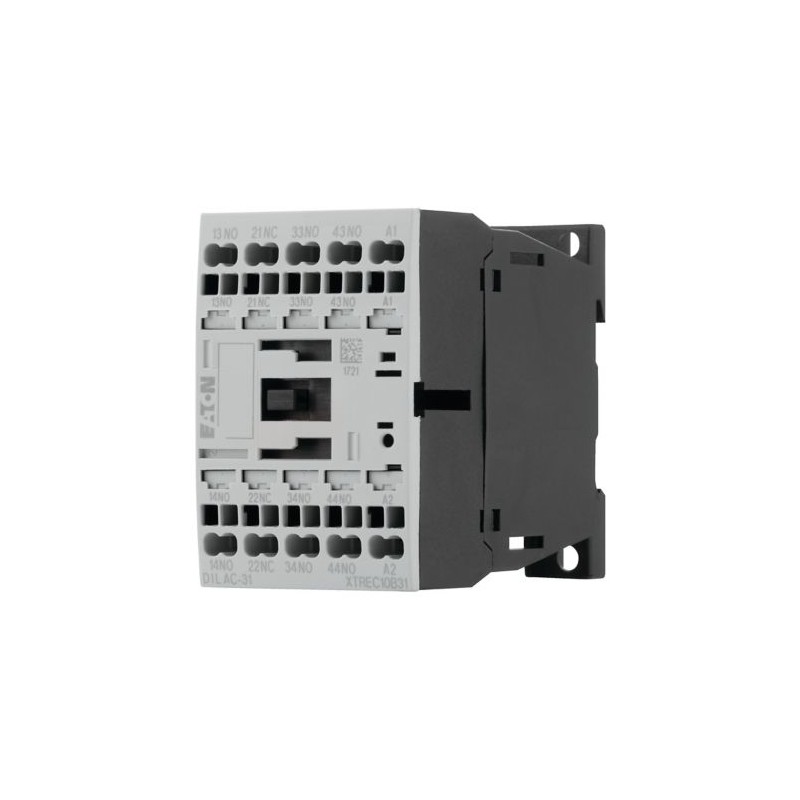

DILAC-31(*VDC) 276493 EATON ELECTRIC Hilfsschütz, 3 Schließer + 1 Öffner, DC-betätigt, Sonderspannung Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILAC-31(*VDC) 276493 EATON ELECTRIC Hilfsschütz, 3 Schließer + 1 Öffner, DC-betätigt, Sonderspannung

DILAC-31(*VDC)

276493

EATON-MOELLER

10

Hilfsschütz, 3 Schließer + 1 Öffner, DC-betätigt, Sonderspannung

Hilfsschütz; 3 NEIN + 1 NC; Snap-on-Verbindung; *VDC

Hilfsschütz, *V DC, 3 S, 1 Ö, Federzugklemmen, Gleichstrombetätigung

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschütz, Relais

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILA Control relay
Katalognummer
276493
Produkt Länge/Tiefe
75 mm
Produkthöhe
68 mm
Produktbreite
45 mm
Produktgewicht
0.286 kg
Zertifikat(e)
UL
VDE 0660
EN 60947-5-1
CSA
CSA-C22.2 No. 14-05
CSA File No.: 012528
UL Category Control No.: NKCR
IEC/EN 60947
CSA Class No.: 3211-03
IEC/EN 60947-4-1
UL 508
UL File No.: E29184
CE
Kataloghinweise
Dieser Artikel ist nur bis zum 31. Dezember 2023 bestellbar und wird spätestens bis zum 31. Mai 2024 geliefert.
Modellcode
DILAC-31(*VDC)

Features & Functions

Merkmale
Zwangsgeführte Kontakte nach EN 60947-5-1 Anhang L, einschließlich Hilfsschalterbaustein
Ausstattung:
eingebaute Schutzbeschaltung
Schutzbeschaltung
Positive operation contacts

General

Anwendung
Hilfsschütze
Schutzart
IP20
Schockfestigkeit
7 g, S-Hilfsschalter, Grundeinheit mit Hilfsschalterbaustein, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
5 g, Ö-Hilfsschalter, Grundeinheit mit Hilfsschalterbaustein, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
Lebensdauer, mechanisch
20.000.000 Schaltvorgänge (DC-betätigt)
Montageart
DIN-Schiene/Schraube
Verbindung
Federzugklemmen
Betriebsfrequenz
9000 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
DILA Relais
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Spannungsart
DC

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur (gekapselt) – min
25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Umgebungstemperatur Lagerung - min
40 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (0,75 - 1,5) mm², Federkraftklemmen mit oder ohne Aderendhülse DIN 46228
1 x (0,75 - 1,5) mm², Federkraftklemmen mit oder ohne Aderendhülse DIN 46228
Anschlusskapazität (fest)
2 x (0,75 - 2,5) mm², Federkraftklemme
1 x (0,75 - 2,5) mm², Federkraftklemme
Anschlusskapazität (ein-/mehrdrähtig AWG)
18 - 14, Federkraftklemme
Abisolierlänge (Hauptleiter)
10 mm
Schraubendrehergröße
0,6 x 3,5 mm, Federzugklemmen

Electrical rating

Bemessungsbetriebsstrom (Ie)
3 A bei 110 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
5 A bei 220 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
2 A bei 110 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
1 A bei 220 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
10 A bei 60 V, DC L/R ≤ 15 ms (mit 2 Strombahnen in Reihe)
1 A bei 220 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
10 A bei 24 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
4 A bei 60 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
6 A bei 60 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
6 A bei 110 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
4 A bei 24 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
16 A
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
4 A
Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V
4 A
Bemessungsbetriebsstrom (le) bei AC-15, 500 V
1.5 A
Bemessungsisolationsspan. (Ui)
690 V
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdaten Kurzschlussschutz ohne Verschweißen
10 A gG/gL, 500 V, Max. Sicherung, Kontakte
Sichere Trng
400 V AC, Zwischen Spule und Hilfsschaltern, Entspricht EN 61140
400 V AC, Zwischen den Hilfsschaltern, Entspricht EN 61140
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
15 A, 600 V AC, (UL/CSA)
1 A, 250 VDC, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
A600, AC-betätigt (UL/CSA)
P300, DC-betätigt (UL/CSA)

Magnet system

Einschaltdauer
100 %
Anzugsspannung
0,8 - 1,1 V DC x Uc
0,7 - 1,3 V DC x Uc (bei 24 V: ohne Hilfsschalterbaustein und bei Umgebungslufttemperatur +40 °C)
Leistungsaufnahme (Anzug) bei DC
2.6 W
Leistungsaufnahme (Halteleistung) bei DC
2.6 W
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
250 V
Schaltzeit (DC-betätigt, Schließer, Schließzeit) - max
31 ms
Schaltzeit (DC-betätigt, Schließer, Öffnungszeit) - max
12 ms
Spannungssicherheit
DC gegl., 3-Phasen-Brückengleichrichter oder gegl. Zweiweggleichrichtung

Communication

Anbindung an SmartWire-DT
Nein

Contacts

Codenummer
31E
Kontaktzuverlässigkeit
λ < 5 x 10-7 (1 Fehler bei 2.000.000 Schaltvorgänge bei Uₑ = 24 V DC, Umin = 17 V, Imin = 5,4 mA)
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Kontakte (Öffner)
1
Anzahl der Kontakte (Schließer)
3
Anzahl Hilfskontakte (Schließer)
3

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.8 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
15.5 A
Statische Verlustleistung, stromunabhängig PVS
3 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILAC-31(*VDC) 276493 DE_276371.pdf 1 Mbytes DILAC-31(*VDC) 276493 DE_276371.pdf
