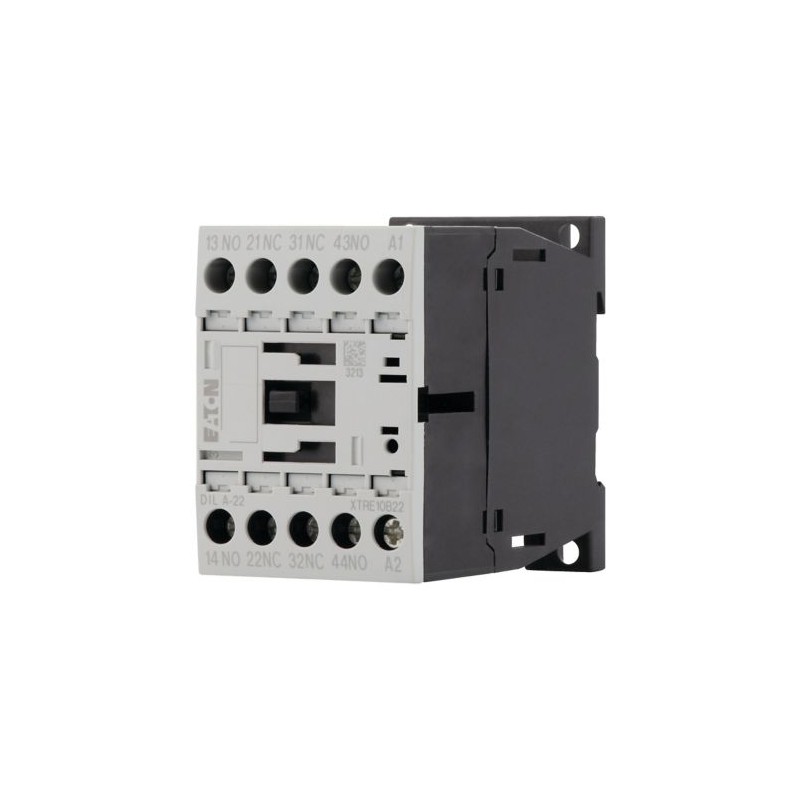

DILA-22(230V50/60HZ) 276407 XTRE10B22G2 EATON ELECTRIC Hilfsschütz, 2 Schließer + 2 Öffner, AC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

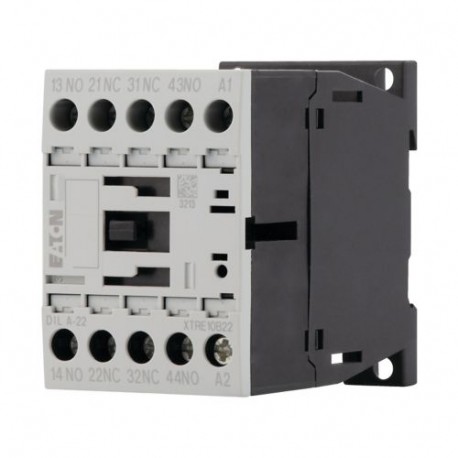

DILA-22(230V50/60HZ) 276407 XTRE10B22G2 EATON ELECTRIC Hilfsschütz, 2 Schließer + 2 Öffner, AC

DILA-22(230V50/60HZ)

276407

XTRE10B22G2

EATON-MOELLER

Hilfsschütz, 2 Schließer + 2 Öffner, AC

DILA-22 (230V50/60HZ)

Eaton Moeller® series DILA Hilfsschütz, 230 V 50/60 Hz, 2 S, 2 Ö, Schraubklemmen, Wechselstrombetätigung

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschütz, Relais

Schütze bis 170A

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $32.27
Stückpreis: $32.27

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

OFT ZUSAMMEN GEKAUFT

Mehr Infos



Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILA Control relay
Katalognummer
276407
Produkt Länge/Tiefe
75 mm
Produkthöhe
68 mm
Produktbreite
45 mm
Produktgewicht
0.237 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
EN 60947-4-1
UL 508
CSA Std. C22.2 No. 14-05
IEC 60947-4-1
VDE
EN 60947-5-1
UL File No.: E29184
IEC/EN 60947
UL Category Control No.: NKCR
VDE 0660
CSA-C22.2 No. 14-05
IEC/EN 60947-4-1
UL
CSA
CSA File No.: 012528
CSA Class No.: 3211-03
CE
EAN
4015082764074
Modellcode
DILA-22(230V50/60HZ)

Features & Functions

Merkmale
Zwangsgeführte Kontakte nach EN 60947-5-1 Anhang L, einschließlich Hilfsschalterbaustein
Ausstattung:
Positive operation contacts

General

Anwendung
Hilfsschütze
Schutzart
IP20
Schockfestigkeit
5 g, Ö Hilfskontakt, Grundgerät mit Hilfsschalter-Baustein, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
7 g, S Hilfskontakt, Grundgerät mit Hilfsschalter-Baustein, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
Lebensdauer, mechanisch
20.000.000 Schaltvorgänge (AC-betätigt)
Montageart
DIN-Schiene
Verbindung
Schraubklemmen
Betriebsfrequenz
9000 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
DILA Relais
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Spannungsart
Wechselstrom

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur (gekapselt) – min
25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Umgebungstemperatur Lagerung - min
40 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (0,75 - 2,5) mm², Schraubklemmen
1 x (0,75 - 2,5) mm², Schraubklemmen
Anschlusskapazität (fest)
1 x (0,75 - 4) mm², Schraubklemmen
2 x (0,75 - 2,5) mm², Schraubklemmen
Anschlusskapazität (ein-/mehrdrähtig AWG)
18 - 14, Schraubklemmen
Abisolierlänge (Hauptleiter)
10 mm
Schr-Grö
M3,5, Anschlussschraube
Schraubendrehergröße
2, Anschlussschraube, Pozidriv-Schraubendreher
0,8 x 5,5/1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
Anzugsdrehmoment
1,2 Nm, Schraubklemmen

Electrical rating

Bemessungsbetriebsstrom (Ie)
10 A bei 24 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
6 A bei 110 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
6 A bei 60 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
4 A bei 24 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
5 A bei 220 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
10 A bei 60 V, DC L/R ≤ 15 ms (mit 2 Strombahnen in Reihe)
3 A bei 110 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
1 A bei 220 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
4 A bei 60 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
1 A bei 220 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
2 A bei 110 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
16 A
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
4 A
Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V
4 A
Bemessungsbetriebsstrom (le) bei AC-15, 500 V
1.5 A
Bemessungsisolationsspan. (Ui)
690 V
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdaten Kurzschlussschutz ohne Verschweißen
10 A gG/gL, 500 V, max. Sicherung, Schaltglieder
Sichere Trng
400 V AC, Zwischen Spule und Hilfskontakten, Entspricht EN 61140
400 V AC, Zwischen Hilfskontakten, Entspricht EN 61140
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
15 A, 600 V AC, (UL/CSA)
1 A, 250 VDC, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
A600, AC-betätigt (UL/CSA)
P300, DC-betätigt (UL/CSA)

Magnet system

Einschaltdauer
100%
Anzugsspannung
0,8 - 1,1 V AC x Uc (Spannungssicherheit - Einspannungsspule 50 Hz und Zweispannungsspule 50 Hz, 60 Hz)
Leistungsaufnahme, Anzug, 60 Hz
27 VA, AC, Doppelfrequenzspule bei 60 Hz
25 VA, AC, Doppelfrequenzspule bei 60 Hz
Leistungsaufnahme, Halteleistung, 50 Hz
3,3 VA, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us
4,2 VA, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us
1,4 W, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us
Leistungsaufnahme, Halteleistung, 60 Hz
4,2 VA, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us
1,4 W, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us
3,3 VA, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
230 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
230 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
230 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
230 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V
Schaltzeit (AC-betätigt, Schließer, Schließzeit) - min
15 ms
Schaltzeit (AC-betätigt, Schließer, Schließzeit) - max
21 ms
Schaltzeit (AC-betätigt, Schließer, Öffnungszeit) - min
9 ms
Schaltzeit (AC-betätigt, Schließer, Öffnungszeit) - max
18 ms

Communication

Anbindung an SmartWire-DT
Nein

Contacts

Codenummer
22D
Kontaktzuverlässigkeit
λ < 5 x 10-7 (1 failure at 2,000,000 operations for Uₑ = 24 V DC, Umin = 17 V, Imin = 5.4 mA)
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Kontakte (Öffner)
2
Anzahl der Kontakte (Schließer)
2
Anzahl Hilfskontakte (Schließer)
2

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.5 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
15.5 A
Statische Verlustleistung, stromunabhängig PVS
1.4 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
