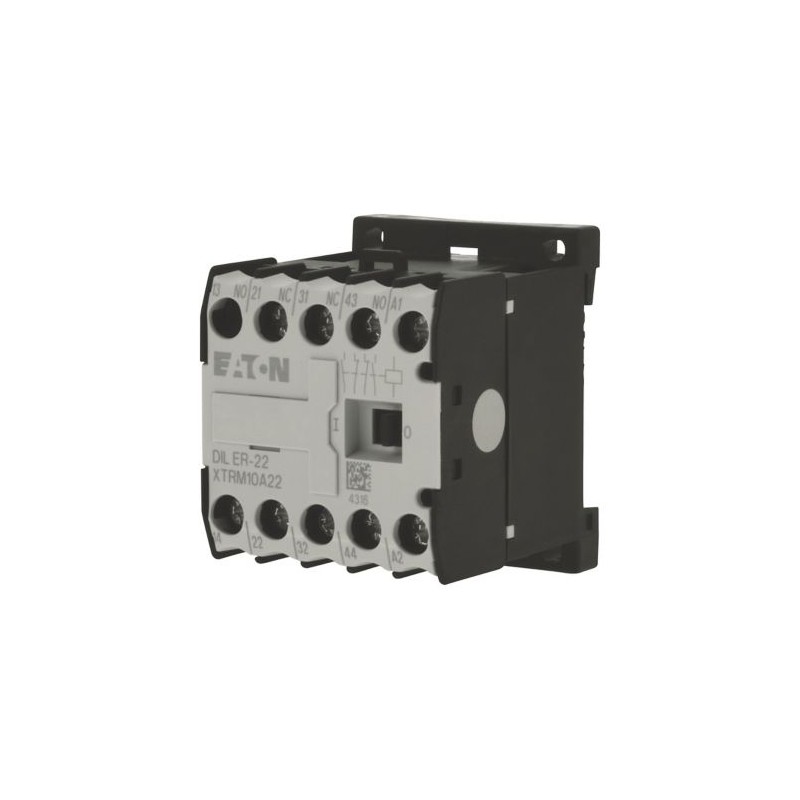

DILER-22(230V50/60HZ) 052508 XTRM10A22G2 EATON ELECTRIC Hilfsschütz, 2 Schließer + 2 Öffner, AC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

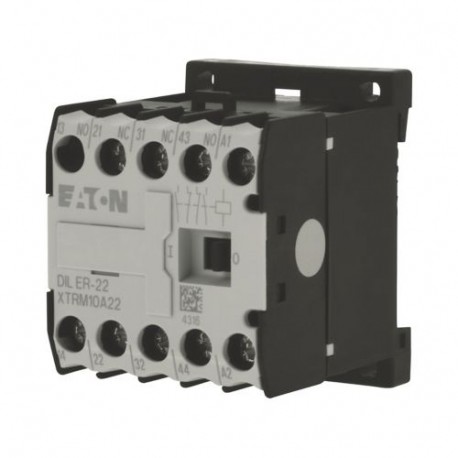

DILER-22(230V50/60HZ) 052508 XTRM10A22G2 EATON ELECTRIC Hilfsschütz, 2 Schließer + 2 Öffner, AC

DILER-22(230V50/60HZ)

052508

Y7-52508

EATON-MOELLER

Hilfsschütz, 2 Schließer + 2 Öffner, AC

Hilfs-Minischütz Verschraubung 2 Schließer + 2 Öffner 230 V 50/60 Hz

Eaton Moeller® series DILER Hilfsschütz, 230 V 50/60 Hz, S = Schließer: 2 S, Ö = Öffner: 2 Ö, Schraubklemmen, Wechselstrombetätigung

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschütz, Relais

Schütze bis 170A

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $35.73
Stückpreis: $35.73

Menge Preis
1+$35.73
2+$35.73
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

Bestseller

Mehr Infos



Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILER Control relay
Katalognummer
052508
Produkt Länge/Tiefe
51 mm
Produkthöhe
58 mm
Produktbreite
45 mm
Produktgewicht
0.17 kg
Zertifikat(e)
EN 60947-5-1
IEC/EN 60947-4-1
CE
VDE 0660
CSA Class No.: 3211-03
CSA File No.: 012528
CSA-C22.2 No. 14-05
UL
UL 508
UL Category Control No.: NKCR
UL File No.: E29184
CSA
IEC/EN 60947
EAN
4015080525080
Modellcode
DILER-22(230V50/60HZ)

Merkmale und Funktionen

Merkmale
Kontakte mit zwangsläufiger Betätigung nach EN 60947-5-1 Anhang L, inklusive Hilfsschalterbaustein
Ausstattung:
Zwangsgeführte Kontakte

Allgemein

Anwendung
Hilfsschütze
Lebensdauer, mechanisch
10.000.000 Schaltvorgänge (AC-betätigt)
Montageart
DIN-Schiene/Schraube
Einbaulage
Nach Bedarf (außer senkrecht mit Klemmen A1/A2 unten)
Betriebsfrequenz
9000 Schaltvorgänge/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
DILER Mini-Schütz
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Schockfestigkeit
8 g, Ö Hilfskontakt, Grundgerät mit Hilfsschalter-Baustein, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
10 g, S Hilfskontakt, Grundgerät mit Hilfsschalter-Baustein, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
Spannungsart
Wechselstrom

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur (gekapselt) – min
25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (0,75 - 1,5) mm²
1 x (0,75 - 1,5) mm²
Anschlusskapazität (fest)
2 x (0,75 - 2,5) mm²
1 x (0,75 - 2,5) mm²
Anschlusskapazität (ein-/mehrdrähtig AWG)
1 x (18 - 14)
2 x (18 - 14)
18 - 14
Abisolierlänge (Hauptleiter)
8 mm
Schraubendrehergröße
0,8 x 5,5/1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
2, Anschlussschraube, Pozidriv-Schraubendreher

Bemessungswerte

Bemessungsbetriebsspannung (Ue) bei AC - max
600 V
Bemessungsisolationsspan. (Ui)
690 V
Bemessungsbetriebsstrom (Ie)
2,5 A bei 24 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
0,5 A bei 220 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
1,5 A bei 110 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
2,5 A bei 60 V, DC L/R ≤ 15 ms (mit 2 Strombahnen in Reihe)
10 A
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
6 A
Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V
3 A
Bemessungsbetriebsstrom (le) bei AC-15, 500 V
1.5 A
Sichere Trng
300 V AC, Zwischen Hilfskontakten, Entspricht EN 61140
300 V AC, Zwischen Spule und Hilfskontakten, Entspricht EN 61140

Kurzschlussfestigkeit

Bemessungsdaten Kurzschlussschutz
10 A flink, 500V, max. Schmelzsicherung, Kurzschlussfestigkeit ohne Verschweißen, Kontakte
Bemessungsdaten Kurzschlussschutz ohne Verschweißen
6 A gG/gL, 500 V, max. Sicherung, Schaltglieder

Schaltvermögen

Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
0,5 A, 250 V DC, (UL/CSA)
10 A, 600 VAC, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
P300, Gleichstrombetätigt (UL/CSA)
A600, AC-betätigt (UL/CSA)

Magnetsystem

Einschaltdauer
100 %
Anzugsspannung
0,8 - 1,1 V AC x Uc (Spannungssicherheit - Einspannungsspule 50 Hz und Zweispannungsspule 50 Hz, 60 Hz)
0,85 - 1,1 V AC x Uc (Spannungssicherheit - Doppelfrequenzspule 50/60 Hz)
Leistungsaufnahme, Halteleistung, 50 Hz
5,4 VA, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us
1,8 W, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us
3,9 VA, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us
Leistungsaufnahme, Halteleistung, 60 Hz
1,8 W, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us
5,4 VA, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us
3,9 VA, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
230 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
230 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
230 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
230 V
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V
Schaltzeit (AC-betätigt, Schließer, Schließzeit) - min
14 ms
Schaltzeit (AC-betätigt, Schließer, Schließzeit) - max
21 ms
Schaltzeit (AC-betätigt, Schließer, Öffnungszeit) - min
8 ms
Schaltzeit (AC-betätigt, Schließer, Öffnungszeit) - max
18 ms
Schaltzeit (AC-betätigt, Schließer, mit Hilfsschalterbaustein, Schließzeit)
45 ms

Ansprechpartner

Codenummer
22E
Kontaktzuverlässigkeit
< 2 λ, < 1 Ausfall bei 100.000.000 Schaltvorgängen (bei Uₑ = 24 V DC, Umin = 17 V, Imin = 5,4 mA)
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
2
Anzahl Hilfskontakte (Schließer)
2

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.4 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
6 A
Statische Verlustleistung, stromunabhängig PVS
1.8 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

Datasheet - PDF
