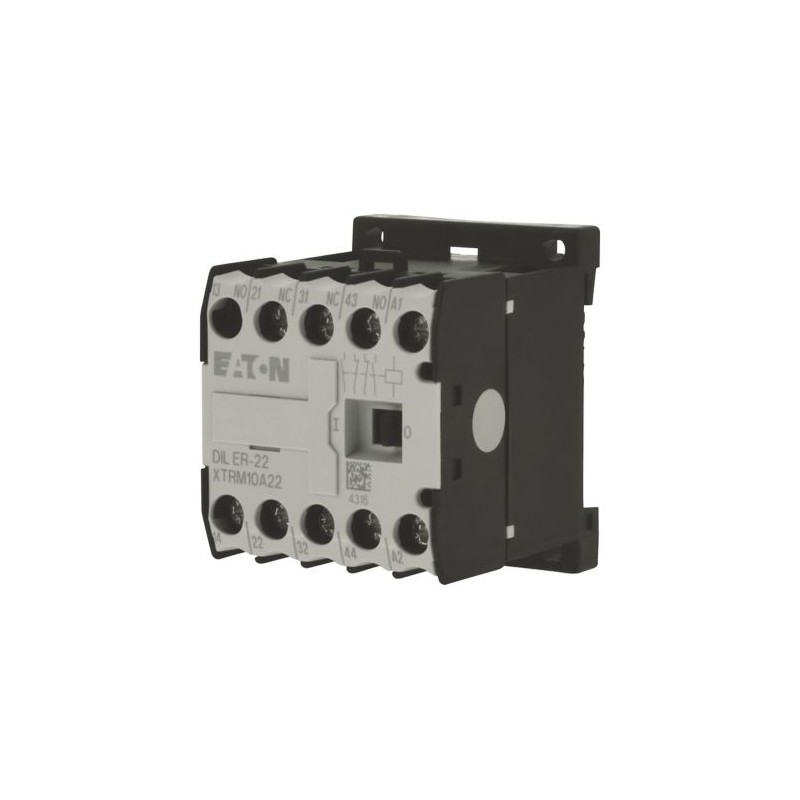

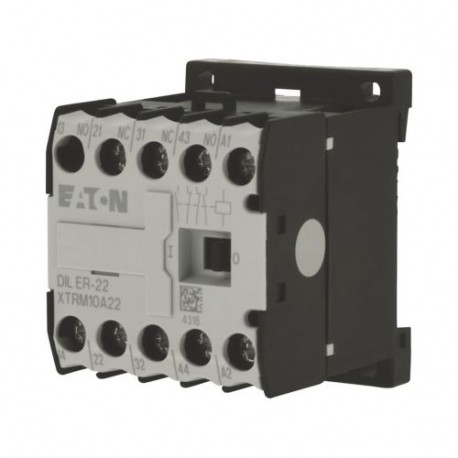

Normen und Bestimmungen
IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA
Lebensdauer, mechanischAC-betätigt [Schaltspiele]
10 x 106
maximale Schalthäufigkeit [Schaltspiele/h]
9000
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperaturoffen
-25 - +50 °C
Umgebungstemperaturgekapselt
- 25 - 40 °C
EinbaulageEinbaulage
Nach Bedarf, außer senkrecht mit Klemmen A1/A2 unten
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msGrundgerät mit HilfsbausteinSchließer
10 g
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msGrundgerät mit HilfsbausteinÖffner
8 g
Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
finger- und handrückensicher
Aufstellungshöhe
max. 2000 m
GewichtAC-betätigt
0.17 kg
AnschlussquerschnitteSchraubklemmeneindrähtig
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
AnschlussquerschnitteSchraubklemmenfeindrähtig mit Aderendhülse
1 x (0,75 - 1,5)
2 x (0,75 - 1,5) mm2
AnschlussquerschnitteSchraubklemmenein- oder mehrdrähtig
18 - 14
1 x (18 - 14)
2 x (18 - 14) AWG
AnschlussquerschnitteSchraubklemmenAbisolierlänge
8 mm
AnschlussquerschnitteSchraubklemmenAnschlussschraube
M3,5
AnschlussquerschnitteSchraubklemmenPozidriv-Schraubendreher
2 Größe
AnschlussquerschnitteSchraubklemmenSchlitzschraubendreher
0.8 x 5.5
1 x 6 mm
AnschlussquerschnitteSchraubklemmenmax. Anzugsdrehmoment
1.2 Nm
Zwangsführung der Schaltglieder nach ZH 1/457, einschließlich Hilfsschalterbaustein
ja
Bemessungsstoßspannungsfestigkeit [Uimp]
6000 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung [Ui]
690 V AC
Bemessungsbetriebsspannung [Ue]
600 V AC
Sichere Trennung nach EN 61140zwischen Spule und Hilfskontakten
300 V AC
Sichere Trennung nach EN 61140zwischen den Hilfskontakten
300 V AC
Bemessungsbetriebsstromkonventioneller thermischer Strom 1-poligoffenbei 50 °C [Ith=Ie]
10 A
BemessungsbetriebsstromAC-15220 V 230 V 240 V [Ie]
6 A
BemessungsbetriebsstromAC-15380 V 400 V 415 V [Ie]
3 A
BemessungsbetriebsstromAC-15500 V [Ie]
1.5 A
BemessungsbetriebsstromDCHinweis
Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe.
BemessungsbetriebsstromDCDC L/R ≦ 15 msStrombahnen in Reihe:1 [24 V]
2.5 A
BemessungsbetriebsstromDCDC L/R ≦ 15 msStrombahnen in Reihe:2 [60 V]
2.5 A
BemessungsbetriebsstromDCDC L/R ≦ 15 msStrombahnen in Reihe:3 [110 V]
1.5 A
BemessungsbetriebsstromDCDC L/R ≦ 15 msStrombahnen in Reihe:3 [220 V]
0.5 A
BemessungsbetriebsstromKontaktzuverlässigkeit [Ausfallrate]
<10-8, < ein Ausfall auf 100 Mio. Schaltungen
(bei Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
Kurzschlussfestigkeit ohne Verschweißenmaximales Überstromschutzorgan220 V 230 V 240 V
4 PKZM0
Kurzschlussfestigkeit ohne Verschweißenmaximales Überstromschutzorgan380 V 400 V 415 V
4 PKZM0
Kurzschlussfestigkeit ohne VerschweißenKurzschlussschutz max. Schmelzsicherung500 V
6 A gG/gL
Kurzschlussfestigkeit ohne VerschweißenKurzschlussschutz max. Schmelzsicherung500 V
10 A flink
Stromwärmeverluste bei Belastung mit IthAC-betätigt
1.1 W
SpannungssicherheitAC-betätigtEinspannungsspule 50 Hz und Zweispannungsspule 50 Hz, 60 Hz [Anzug]
0.8 - 1.1 x Uc
SpannungssicherheitAC-betätigtDoppelfrequenzspule 50/60 Hz [Anzug]
0.85 - 1.1 x Uc
LeistungsaufnahmeWechselstrombetätigungDoppelfrequenzspule 50/60 Hz [Halten]
5.4
3.9 VA
LeistungsaufnahmeWechselstrombetätigungDoppelfrequenzspule 50/60 Hz [Halten]
1.8
1.8 W
Schaltzeiten bei 100 % US(Richtwerte)AC-betätigt Schließzeit
14 - 21 ms
Schaltzeiten bei 100 % US(Richtwerte)AC-betätigt Schließer Öffnungszeit
8 - 18 ms
Schaltzeiten bei 100 % US(Richtwerte)AC-betätigt mit Hilfsbaustein Schließzeit max.
45 ms
Approbierte Leistungsdaten
HilfsschalterPilot DutyAC-betätigt
A600
HilfsschalterPilot DutyDC-betätigt
P300
HilfsschalterGeneral UseAC
600 V
HilfsschalterGeneral UseAC
10 A
HilfsschalterGeneral UseDC
250 V
HilfsschalterGeneral UseDC
0.5 A
