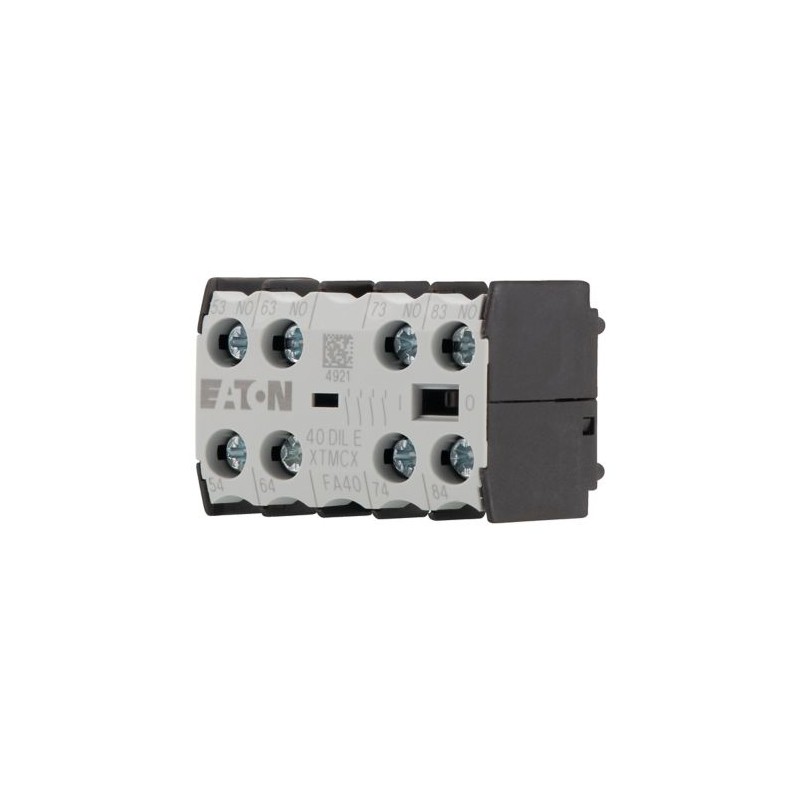

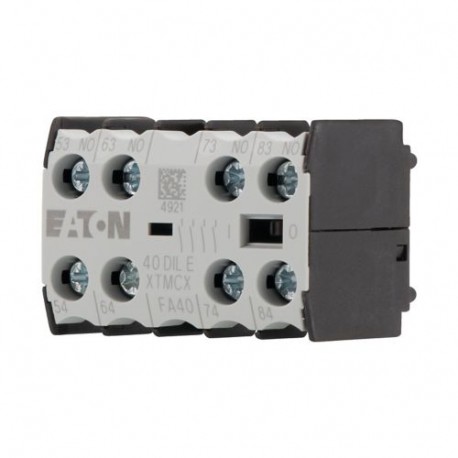

40DILE 010304 Y7-10304 EATON ELECTRIC Hilfsschalter, 4 Schließer, Aufbau, Schraubanschluss
40DILE
010304
Y7-10304
EATON-MOELLER
Hilfsschalter, 4 Schließer, Aufbau, Schraubanschluss
Hilfskontaktblock 4 NO Frontmontage Anschluss an
Eaton Moeller® series DILE Auxiliary contact module, 4 pole, 4 N/O, Front fixing, Screw terminals, DILE(E)M, DILER
Hilfskontaktmodul, mit verriegelten Gegenkontakten, Schaltelemente nach EN 50005, Schaltelemente nach EN 50012 sind zu bevorzugen., Kombinationen der Ausführung E entsprechen der EN 50011 und sind zu bevorzugen., Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 2 A, Kontakte N/O = Öffner: 4 Ö, Montageart: Frontbefestigung, Zur Verwendung mit: DILEM-10(-G)(...), DILEM-01(-G)(...), DILEM-4(-G)(...), DILER40(-G), DILER31(-G), DILER22, DILEEM-10(-G)(...), DILEEM-01(-G)(...) , DILEM12-10(-G)(...), DILEM12-01(-G)(...), Anleitung: Verriegelte Gegenkontakte gemäß IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfskontaktmodule, auch für die integrierten Hilfskontakte des DILE(E)M, Hilfskontakte als Spiegelkontakte nach IEC/EN 60947-4-1 Anhang F (nicht Öffner), Kennziffer und Ausführung der Kombination Unterscheidungsnummer: 80E, 71, 62
Niederspannungsschaltgeräte > Hilfsschalterblock
Schütze bis 170A
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
CSA
CSA Class No.: 3211-03
IEC/EN 60947-4-1
IEC/EN 60947
UL 508
UL Category Control No.: NKCR
UL File No.: E29184
CSA File No.: 012528
VDE 0660
CSA-C22.2 No. 14-05
UL
Merkmale und Funktionen
Schaltglieder nach EN 50005
Allgemein
10.000.000 Schaltvorgänge (AC-betätigt)
150.000 Schaltvorg. (bei 240 V, DC, L/R = 50 ms: 2 Kontakte in Reihe bei 0,5 A)
200.000 Schaltvorgänge (bei 240 V, AC-15)
10 g, Schließer, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
Klimatische Umweltbedingungen
Feuchte Wärme, konstant, nach IEC 60068-2-78
Anschlussquerschnitte
1 x (0,75 - 1,5) mm²
2 x (0,75 - 2,5) mm²
2, Anschlussschraube, Pozidriv-Schraubendreher
Bemessungswerte
1,5 A bei 110 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
2,5 A bei 60 V, DC L/R ≤ 15 ms (mit 2 Strombahnen in Reihe)
0,5 A bei 220 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
300 V AC, Zwischen Spule und Hilfskontakten, Entspricht EN 61140
Kurzschlussfestigkeit
Konvention. therm. Strom ith
Schaltvermögen
0,5 A, 250 V DC, (UL/CSA)
P300, DC-betätigt (UL/CSA)
Ansprechpartner
71 in Kombination mit DILER-31(-G)
62 in Kombination mit DILER-22
Bauartnachweis
| Merkmal | Wert |
|---|---|
| Anzahl der Kontakte als Wechsler (EF008257) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 4 |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Fehlersignalschalter (EF007613) | 0 |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) | 4 A |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Ausführung (EF000010) | aufsteckbar |
| Montageart (EF000003) | Frontbefestigung |
| Fassung (EF000048) | ohne |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| 40DILE Y7-10304 010304 EN_230260.pdf | 1 Mbytes |
|
