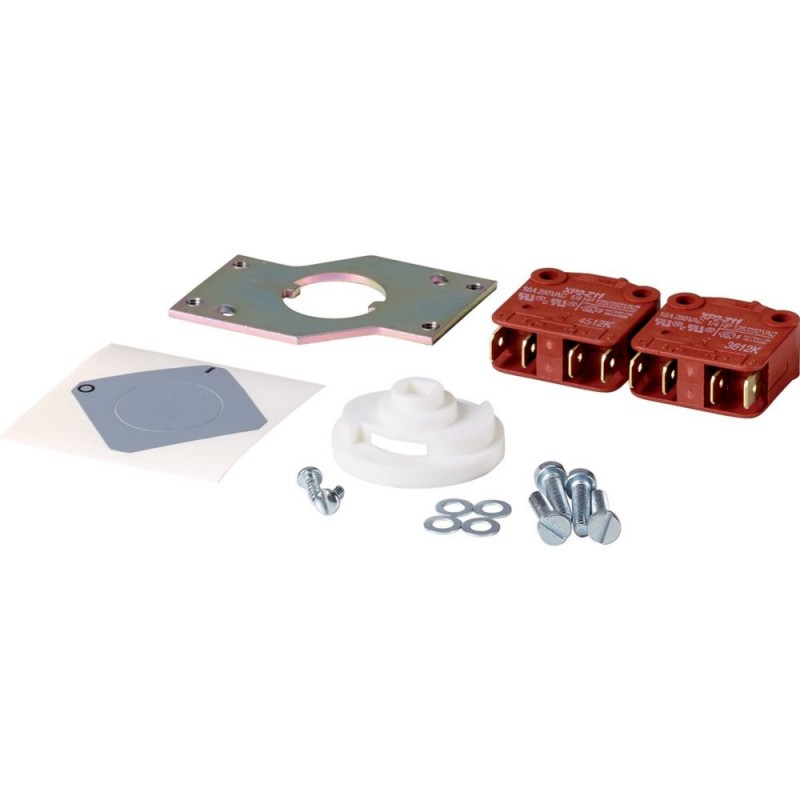

AUX2NO+2NCDCM/DMM 1314301 Y8-1314301 EATON ELECTRIC Hilfsschalter, 2 Schließer + 2 Öffner, für DMM Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

AUX2NO+2NCDCM/DMM 1314301 Y8-1314301 EATON ELECTRIC Hilfsschalter, 2 Schließer + 2 Öffner, für DMM

AUX2NO+2NCDCM/DMM

1314301

Y8-1314301

EATON-MOELLER

Hilfsschalter, 2 Schließer + 2 Öffner, für DMM

AUX2NO+2NCDCM/DMM

Eaton Auxiliary contact, 2N/O+2N/C for DMM part no.

Hilfskontakt, Schaltbetrieb 16 A, 250 V AC, Kontakte N/O = Öffner: 2 S/O, Kontakte N/C = Öffner: 2 Ö, Zur Verwendung mit: DCM, DMM

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschalterblock

DUMECO Lasttrennschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $46.79
Stückpreis: $46.79
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Zubehör Hilfskontakt
Katalognummer
1314301
Produkt Länge/Tiefe
170 mm
Produkthöhe
2 mm
Produktbreite
190 mm
Produktgewicht
0.06 kg
Einhaltung(en)
CE
Kataloghinweise
Schaltleistung 16 A, 250 V AC
EAN
8711426163652
Modellcode
AUX2NO+2NCDCM/DMM

Features & Functions

Elektrische Anschlussart
Schraubanschluss

General

Ausführung
aufsteckbar
Montageart
Front fastening
Typ
Hilfsschalter

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
50 °C

Electrical rating

Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
6 A

Contacts

Anzahl der Kontakte (Wechsler)
0
Anzahl der Kontakte (Öffner)
2
Anzahl der Kontakte (Schließer)
2

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.11 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
16 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 1314301 Niederspannungsschaltgeräte (EC000041)
Merkmal Wert
Anzahl der Kontakte als Wechsler (EF008257) 0
Anzahl der Kontakte als Schließer (EF008256) 2
Anzahl der Kontakte als Öffner (EF008255) 2
Anzahl der Fehlersignalschalter (EF007613) 0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) 6 A
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Ausführung (EF000010) aufsteckbar
Montageart (EF000003) Frontbefestigung
Fassung (EF000048) ohne

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON INDUSTRIAL SWITCH DISCONNECTORS EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
AUX2NO+2NCDCM/DMM Y8-1314301 1314301 ES_1314300.pdf 1 Mbytes AUX2NO+2NCDCM/DMM Y8-1314301 1314301 ES_1314300.pdf
