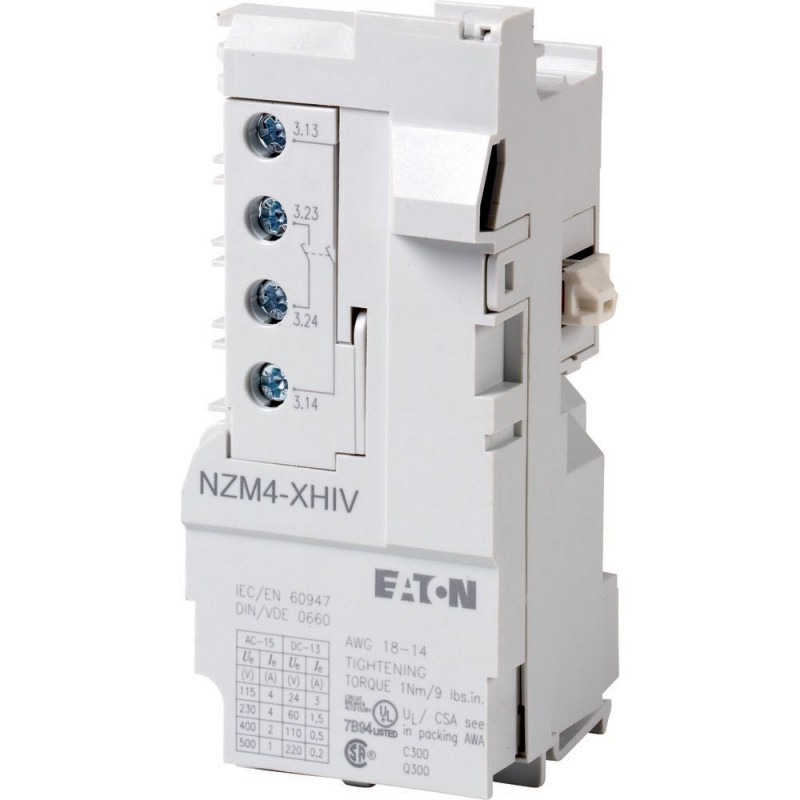

NZM4-XHIV 266172 Y7-266172 EATON ELECTRIC Hilfsschalter, 2fS, voreilend Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM4-XHIV 266172 Y7-266172 EATON ELECTRIC Hilfsschalter, 2fS, voreilend

NZM4-XHIV

266172

Y7-266172

EATON-MOELLER

Hilfsschalter, 2fS, voreilend

NZM4-XHIV

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach. Für Verriegelungs- und Lastabwurfstromkreise sowie für die frühzeitige Herstellung der Unterspannungsauslösung in Hauptschalter-/Notabschaltanwendungen. Nicht in Verbindung mit Unterspannungsauslöser NZM.. -XU.., Shunt-Freigabe NZM.. -XA.. oder Fernbedienung NZM.. -XR.. Frühfabrikat (manuelle Bedienung) ca. 20..90ms. Verwendbar für: NZM4(-4), N(N/O)4(-4)

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschalterblock

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $105.62
Stückpreis: $105.62
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Hilfsschalter, 2fS, voreilend
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Für Verriegelungs- und Lastabwurfschaltungen sowie zum voreilenden Zuschalten des Unterspannungsauslösers bei Hauptschalter/NOT-AUS-Anwendungen. Nicht in Verbindung mit Unterspannungsauslöser NZM..-XU.., Arbeitsstromauslöser NZM..-XA.. oder Fernantrieb NZM..-XR.. Voreilen beim Einschalten (Handbetätigung): ca. 20..90ms. Verwendbar für: NZM4(-4), N(S)4(-4)

Technische Daten

Hilfsschalter
Bemessungsbetriebsspannung [Ue]Bemessungsbetriebsspannung [Ue]
500 V AC
Bemessungsbetriebsspannung [Ue]Bemessungsbetriebsspannung max. [Ue]
220 V DC
konventioneller thermischer Strom [Ith= Ie]
4 A
Bemessungsbetriebsstrom [Ie]Abweichende Bemessungsbetriebsströmebei Verwendung als Hilfsschalter für Leistungschalter NZM
M22-K...M22-CK...XHIV
bei AC = 50/60 Hz
Bemessungsbetriebsstrom
AC-15115 VIeA444
230 VIeA444
400 VIeA2-2
500 VIeA1-1
DC-1324 VIeA333
42 VIeA1.711.5
60 VIeA1.20.80.8
110 VIeA0.80.50.5
220 VIeA0.30.20.2
Kurzschlussschutzmax. Schmelzsicherung
10 A gG/gL
Kurzschlussschutzmax. Leitungsschutzschalter
FAZ-B6 A
Schaltzeiten

Voreilungszeit des HIV gegenüber den Hauptkontakten beim Ein- und Ausschalten

(Schaltzeiten bei Handbedienung):

NZM1, PN1, N(S)1: ca. 20 ms

NZM2, PN2, N(S)2: ca. 20 ms

NZM3, PN3, N(S)3: ca. 20 ms

NZM4, N(S)4: ca. 90 ms, der HIV eilt beimAusschaltennichtvor.

Anschlussquerschnitteein-/feindrähtig, mit Aderendhülse
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
Anschlussquerschnitte
1 x (18 - 14)
2 x (18 - 14) AWG
UL/CSABemessungsbetriebsstrom [Ie]
2.5 A - 240 V AC
1 A - 250 V DC A
UL/CSAHeavy Pilot Duty
C300/R300

Daten für Bauartnachweis nach IEC/EN 61439

Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Hilfsschalterblock (EC000041)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Komponente für Niederspannungs-Schalttechnik / Hilfsschalterblock ([email protected] [AKN342013])
Anzahl der Kontakte als Wechsler
0
Anzahl der Kontakte als Schließer
2
Anzahl der Kontakte als Öffner
0
Anzahl der Fehlersignalschalter
0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V
4 A
Ausführung des elektrischen Anschlusses
Schraubanschluss
Ausführung
integrierbar
Montageart
sonstige
Fassung
ohne

Approbationen

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified

ETIM for 266172 Niederspannungsschaltgeräte (EC000041)
Merkmal Wert
Anzahl der Kontakte als Wechsler (EF008257) 0
Anzahl der Kontakte als Schließer (EF008256) 2
Anzahl der Kontakte als Öffner (EF008255) 0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) 4 A
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Ausführung (EF000010) integrierbar
Montageart (EF000003) sonstige
Fassung (EF000048) ohne
