> EATON - MOELLER>Leistungsschalter NZM >NZM1-XHIV 259426 Y7-259426 ELECTRIC Hilfsschalter, 2fS, voreilend
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

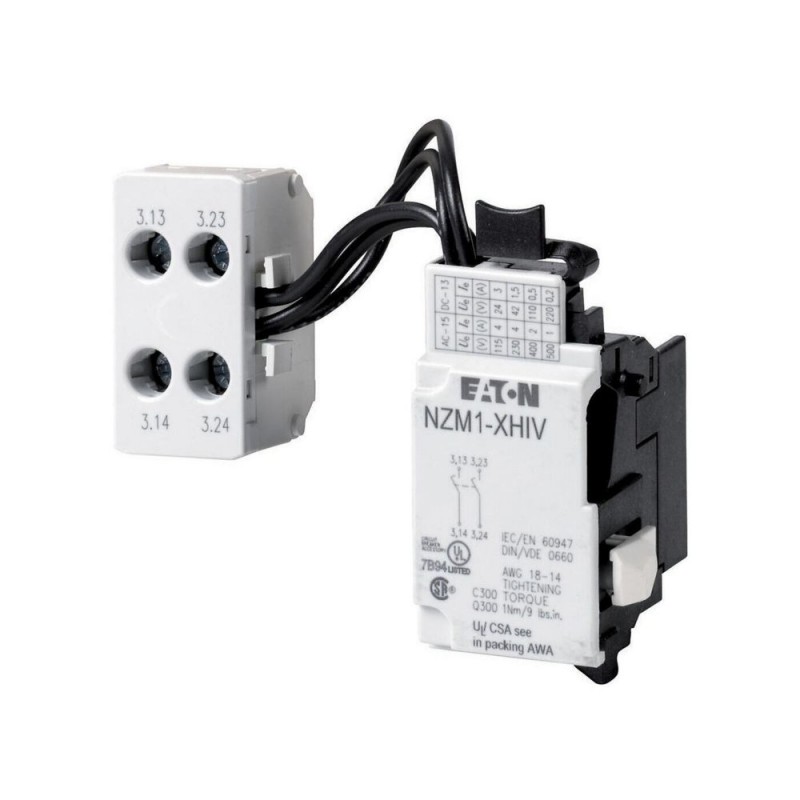

NZM1-XHIV 259426 Y7-259426 EATON ELECTRIC Hilfsschalter, 2fS, voreilend Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM1-XHIV 259426 Y7-259426 EATON ELECTRIC Hilfsschalter, 2fS, voreilend

NZM1-XHIV

259426

Y7-259426

EATON-MOELLER

Hilfsschalter, 2fS, voreilend

NZM1-XHIV

Eaton Moeller series NZM - Molded Case Circuit Breaker. Auxiliary contact, 2early N/O, operates as an early-make contact, 1

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweise: für Verriegelungs- und Lastabwurfstromkreise sowie für die frühzeitige Ausführung der Unterspannungsauslösung in Hauptschalter-/Notabschaltanwendungen. Nicht in Verbindung mit NZM...-XU... Unterspannungsauslöser oder NZM...-XA... Shunt-Freigabe vorzeitiges Fabrikat mit Ein- und Ausschalten (manuelle Betätigung): ca. 20ms. Verwendbar für: NZM1(-4), PN1(-4), N(N/O)1(-4)

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschalterblock

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $47.64
Stückpreis: $47.64
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Product Name
Eaton Moeller series NZM auxiliary contact
Catalog Number
259426
Product Length/Depth
37 mm
Product Height
66 mm
Product Width
32 mm
Product Weight
0.063 kg
Compliances
RoHS conform
Certifications
UL489
UL (File No. E140305)
CE marking
CSA-C22.2 No. 5-09
CSA certified
CSA (Class No. 1437-01)
UL listed
UL (Category Control Number DIHS)
IEC60947
CSA (File No. 22086)
EAN
4015082594268
Model Code
NZM1-XHIV

Produktspezifikationen

Special features
C300/R300 (auxiliary contacts, UL/CSA, pilot duty)
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Used with
FAZ-B6 (max. miniature circuit breaker)
Mounting Method
Other
Connection type
Screw
Conventional thermal current Ith of auxiliary contacts
4 A
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
2
Rated operational current (Ie) at AC-15, 220 V, 230 V, 240 V
4 A
Voltage rating at AC
500 V AC
Voltage rating at DC
220 VDC
Rated operational current
1 A at 250 V DC (UL/CSA)
2.5 A at 240 V AC (UL/CSA)
Fuse short-circuit protection - max
10 A gG/gL
Model
Integrable
Terminal capacity (solid/flexible conductor)
18 - 14 AWG (2x) at auxiliary contacts
18 - 14 AWG (1x) at auxiliary contacts
0.75 mm² - 2.5 mm² (1x) at auxiliary contacts with ferrule
0.75 mm² - 2.5 mm² (2x) at auxiliary contacts with ferrule
Lamp holder
None

ETIM for 259426 Niederspannungsschaltgeräte (EC000041)
Merkmal Wert
Anzahl der Kontakte als Wechsler (EF008257) 0
Anzahl der Kontakte als Schließer (EF008256) 2
Anzahl der Kontakte als Öffner (EF008255) 0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) 4 A
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Ausführung (EF000010) integrierbar
Montageart (EF000003) sonstige
Fassung (EF000048) ohne

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM1-XHIV Y7-259426 259426 DE_259487.pdf 4 Mbytes NZM1-XHIV Y7-259426 259426 DE_259487.pdf
