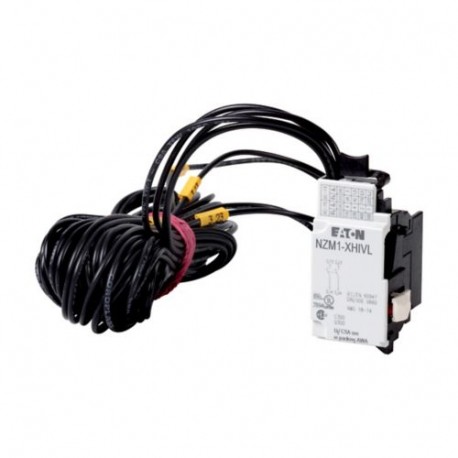

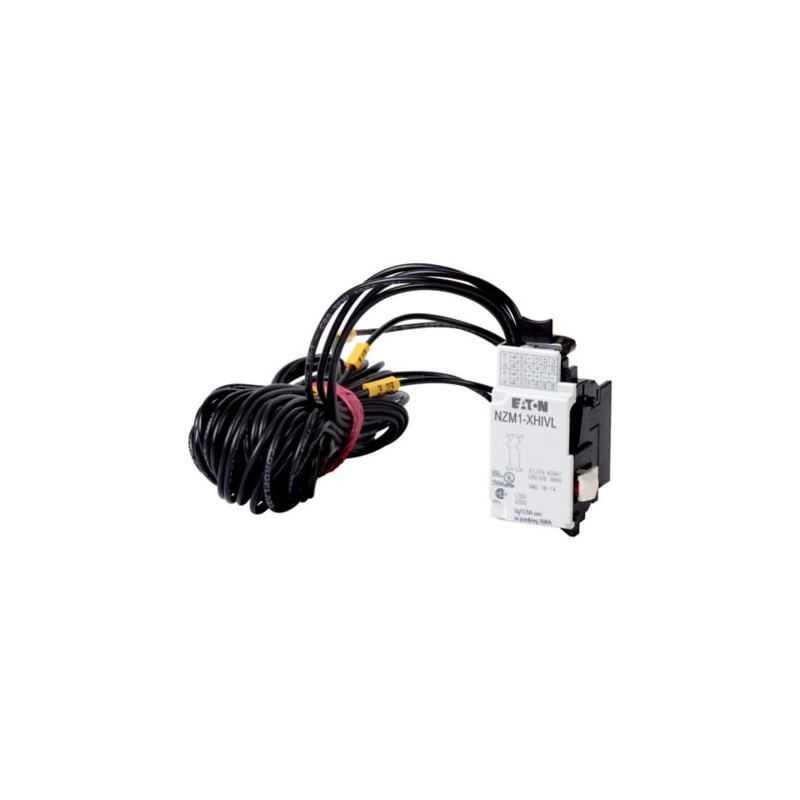

NZM1-XHIVL 259432 Y7-259432 EATON ELECTRIC Hilfsschalter, 2fS, voreilend, 3m Leitung Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM1-XHIVL 259432 Y7-259432 EATON ELECTRIC Hilfsschalter, 2fS, voreilend, 3m Leitung

NZM1-XHIVL

259432

Y7-259432

EATON-MOELLER

Hilfsschalter, 2fS, voreilend, 3m Leitung

NZM1-XHIVL

Eaton Moeller series NZM - Molded Case Circuit Breaker. Auxiliary contact, 2early N/O, operates as an early-make contact, 3m cable

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweise: für Verriegelungs- und Lastabwurfstromkreise sowie für die frühzeitige Ausführung der Unterspannungsauslösung in Hauptschalter-/Notabschaltanwendungen. Nicht in Verbindung mit NZM...-XU... Unterspannungsauslöser oder NZM...-XA... Shunt-Freigabe vorzeitiges Fabrikat mit Ein- und Ausschalten (manuelle Betätigung): ca. 20ms. Mit 3 m Anschlusskabel statt Schraubanschluss. Verwendbar für: NZM1(-4), PN1(-4), N(N/O)1(-4)

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschalterblock

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $53.05
Stückpreis: $53.05
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Hilfsschalter
Katalognummer
259432
Produkt Länge/Tiefe
37 mm
Produkthöhe
66 mm
Produktbreite
32 mm
Produktgewicht
0.15 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
CSA (File No. 22086)
UL (File No. E140305)
CSA certified
IEC60947
CSA (Class No. 1437-01)
UL (Category Control Number DIHS)
CE marking
CSA-C22.2 No. 5-09
UL489
UL listed
EAN
4015082594329
Modellcode
NZM1-XHIVL

Produktspezifikationen

Benutzt mit
FAZ-B6 (max. Leitungsschutzschalter)
Besondere Merkmale
C300/R300 (Hilfsschalter, UL/CSA, Pilot Duty)
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Montagemethode
Andere
Anschlussart
Schraubanschluss
Konventioneller thermischer Strom Ith der Hilfsschalter
4 A
Anzahl der Kontakte (Wechsler)
0
Anzahl der Kontakte (Öffner)
0
Anzahl der Kontakte (Schließer)
2
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
4 A
Nennspannung bei AC
500 V AC
Nennspannung bei DC
220 VDC
Anzahl der Fehlersignalschalter
0
Bemessungsbetriebsstrom
1 A bei 250 V DC, (UL/CSA)
2,5 A bei 240 V AC (UL/CSA)
Sicherung Kurzschlussschutz - max
10 A gG/gL
Ausführung
integrierbar
Anschlusskapaz. (ein-/feindrähtiger Leiter)
0,75 mm² - 2,5 mm² (2x) an den Hilfsschaltern mit Aderendhülse
18 bis 14 AWG (1x) an Hilfskontakten
18 bis 14 AWG (2x) an Hilfskontakten
0,75 mm² – 2,5 mm² (1x) an den Hilfsschaltern mit Aderendhülse
Lampenhalter
Keine

ETIM for 259432 Niederspannungsschaltgeräte (EC000041)
Merkmal Wert
Anzahl der Kontakte als Wechsler (EF008257) 0
Anzahl der Kontakte als Schließer (EF008256) 2
Anzahl der Kontakte als Öffner (EF008255) 0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) 4 A
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Ausführung (EF000010) integrierbar
Montageart (EF000003) sonstige
Fassung (EF000048) ohne
